SAN（サン）とは

SAN（Storage Area Network）は、ストレージとサーバーの間に、データ共有のための専用ネットワークを配置する接続形態です。複数のサーバーに1つのストレージを接続します。
現在、環境を構築する際は、ストレージとサーバーをデータ転送のためのネットワーク技術を用いて接続し、その中継装置として専用のスイッチを利用するのが主流です。SANで標準的に利用されている、データ転送のためのネットワーク技術のことを「ファイバチャネル（Fibre Channel）」と言い、これによって非常に高速な通信が可能です。
また、専用のスイッチは「SAN スイッチ（ファイバチャネルスイッチ）」と呼ばれます。このスイッチを利用することで、接続できるストレージやサーバーの数を容易に増やし、大規模ネットワークを構築するなどといったことが可能になります。
このような、ファイバチャネルを利用するSANのことを「FC-SAN」と言います。

SANでは、以下の図のように、複数のサーバーが1つのストレージの中にデータを保存します。以下の図では、複数のサーバーが同じストレージに接続されているように見えますが、それぞれのサーバー用がどこのストレージのどの場所に、どのように保存されているかを、例えば住所の番地のように管理しているため、各サーバーのデータが混在することはありません。
サーバーとストレージ間のデータの転送は、それぞれの専用のケーブルを通して行うため、ほかのシステムには影響は与えません。ほかのシステムからのアクセスもできないため、高いセキュリティを保つことができます。
一方で、多くのサーバーとのストレージの組合せは、システム初期導入時に構築、設定する必要があるため、初期の導入費用が高くなる場合があります。また、サーバー、ストレージの組合せを設定するにあたっては、セキュリティの設定など構築技術が必要となってくるなど、多くのサーバーとストレージのデータの管理も複雑となってくる場合があります。

SAN構成例

LAN負担軽減

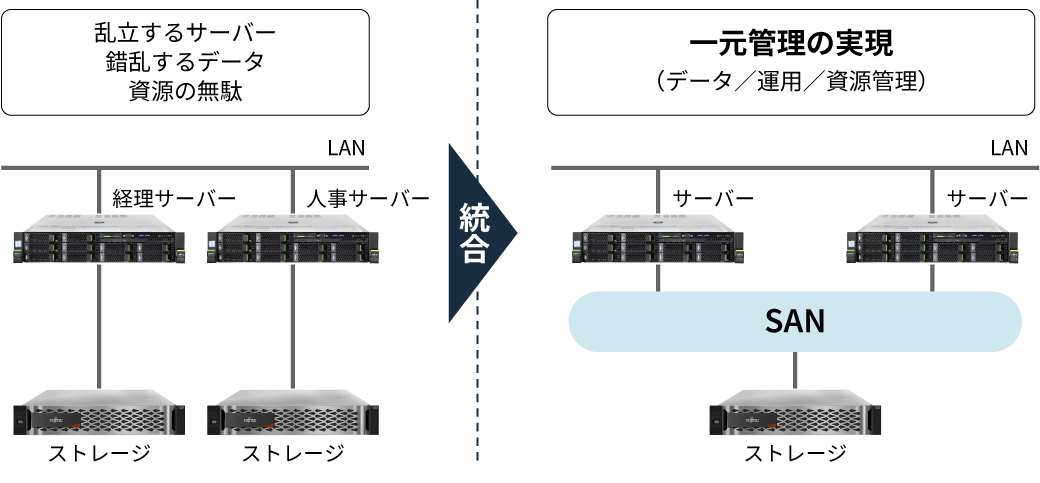

システム統合

SANの適用例

経理、人事、営業といった、それぞれのシステムにおいてサーバーとデータベースをそれぞれ管理していた環境に、SANによるストレージ統合を行った例です。

SAN適用前

導入当初は、それぞれのシステムに対してまったく同じ構造でシステム構築していた。しかし、その後のデータ量の増加するタイミングや使用率も異なっている。

• 1つのシステムだけ容量アップが必要となると、場合によってはプロダクトをアップグレードして再度構築しなおす必要が出てくるなど、管理も複雑になる。
• それぞれのシステムでのバックアップがまた必要となった場合でも、それぞれが個別にバックアップする必要があり、管理が煩雑になっている。

SAN適用後

ストレージの管理（ストレージの容量の効率的な配分、データの増加に伴うディスク管理）を1つで管理可能。

掲載日：2009年5月29日
更新日：2024年12月
