本ページの製品は2024年4月1日より、エフサステクノロジーズ株式会社に統合となり、順次、切り替えを実施してまいります。一部、富士通表記が混在することがありますので、ご了承ください。

Brocade series
SANバックボーン

ミッションクリティカルなアプリケーションのニーズに対応するように設計された Brocade SANバックボーンは、大容量、高スループットが必要とされる大規模なエンタープライズ環境に最適なプラットフォーム

標準価格5,906万1,000円（税別・最小構成時）より

Brocade SANバックボーン 概要

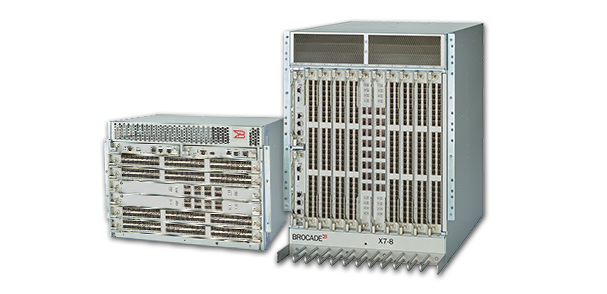

Brocade X7

ミッションクリティカルなアプリケーションのニーズに対応するように設計された Brocade SANバックボーンは、大容量、高スループットが必要とされる大規模なエンタープライズ環境に最適なプラットフォームです。


転送能力：最大64Gbit/s（注1）
ポート数：最大384ポート
レイテンシー：460ns
  • 注1
    64Gbit/sは2021年上期サポート予定

ストレージ統合 / SAN統合

  • ストレージ統合によるストレージ・リソースの有効活用や管理コストの削減、投資コストの最適化が実現
  • 複数システムの統合および集中管理を行いシステム効率化が可能
  • ポート名やWWN（World Wide Name）よるゾーン毎のアクセス制御が可能
  • 異種サーバー環境でストレージ統合を行う場合でも高度なセキュリティを確保

高性能

  • カスケードトランキング機能によりスイッチ間の高帯域リンクを実現

リソース共有

  • FCルーティング機能により、異なるSANのリソース共有が可能。共有リソース以外は独立したSANとして存在するため、万が一の障害発生時に障害範囲を局所化し、別のSANに影響が拡大することがありません。

容易な管理

  • Webブラウザを利用したステータスのモニタや性能の監視などが可能

SANの統合管理

  • ソフトウェアETERNUS SF Storage Cruiserにより、複雑なSANの構成管理、性能管理等を行うことが可能

関連情報

Brocade SANバックボーン 仕様・諸元

ご参考：SANスイッチ製品比較表 PDF

転送能力・ポート数

モデル名Brocade X7-4Brocade X7-8
転送能力FC64Gbit/s, 32Gbit/s, 16Gbit/s, 8Gbit/s（全二重）
総スループット最大 12,288Gbit/s最大 24,576Gbit/s
アーキテクチャーノンブロッキング共用メモリスイッチ
レイテンシー（FC）Local switching：460 ns
Blade to blade：最大1.9 μs
最大フレームサイズFC2,112バイト
サービスクラスクラス2、3、F
メディアタイプFC（SWL）SFP+ (64Gbit/s, 32Gbit/s,16Gbit/s)
SFP+ (32Gbit/s,16Gbit/s,8Gbit/s)
FC（LWL）SFP+（32Gbit/s, 16Gbit/s, 8Gbit/s）
最大ポート数FC192384
最大接続距離FC（SWL）
（注1）		190m（8Gbit/s）/ 125m（16Gbit/s）
100m（32Gbit/s）/ 100m（64Gbit/s）
FC（LWL）10km（32Gbit/s）
外部インターフェースEthernet(10/100/1000Base-T), RS232-C
  • 表記補足
    SWL：Short Wave Length（短波長）, LWL：Long Wave Length（長波長）, SFP（Small Form-Factor Pluggable）, SFP+（Small Form-Factor Pluggable Plus）
  • 注1
    接続距離はOM4ケーブルの値

ファブリックサービス

モデル名Brocade X7-4Brocade X7-8
Simple Name Server標準搭載標準搭載
RSCN（Registered State Change Notification）標準搭載標準搭載
Zoning標準搭載標準搭載
Web Tools標準搭載標準搭載
SAN性能モニタリング--
カスケードトランキング標準搭載標準搭載
Fabric Watch--
FCルーティング標準搭載標準搭載
Virtual Fabrics標準搭載標準搭載
アダプティブ・ネットワーキング標準搭載標準搭載
Fabric Vision標準搭載標準搭載

設置諸元

モデル名Brocade X7-4Brocade X7-8
外形寸法（W×D×H）437 × 610 × 344mm437 × 610 × 612mm
質量最大69Kg最大146kg
電源条件電圧AC200V～240V
相数単相
周波数50Hzまたは60Hz
最大所要電力2,264W4,046W
最大発熱量8,150kJ/h14,565kJ/h
周囲環境条件温度0～40℃
湿度10～85%RH
コンセント形状AC200V仕様NEMA L6-20

サポートサーバー/ストレージ

サポートサーバー

メーカー名機種
基幹IAサーバー富士通PRIMEQUEST
UNIXサーバー富士通SPARC Enterprise
OracleSun Fire, Sun Blade, Sun Enterprise
HPHP9000 series, Integrity （注1）
IBMpSeries, RS/6000, System p, Power Systems （注1）
PCサーバー富士通PRIMERGY
その他各社PCサーバー
  • 注1
    他社サーバー接続につきましては、今後順次拡大予定です。

サポートストレージ

メーカー名機種
オールフラッシュストレージ富士通ETERNUS AX series オールフラッシュアレイ
ETERNUS AB series オールフラッシュアレイ
ETERNUS AF series オールフラッシュアレイ
ETERNUS NR1000A series/C190 オールフラッシュ
ハイブリッドストレージETERNUS HX series ハイブリッドアレイ
ETERNUS HB series ハイブリッドアレイ
ETERNUS DX series ハイブリッドストレージシステム
ETERNUS NR1000F series ネットワークディスクアレイ
テープシステムETERNUS LT series テープライブラリ

特長・機能

ご参考：SANスイッチ製品比較表 PDF

Brocade series SANバックボーンがサポートする標準機能およびライセンスオプションです。製品ごとにサポート範囲は異なりますので、各機能紹介にある動作環境にてご確認下さい。

カタログ・資料

ご参考：SANスイッチ製品比較表 PDF
資料名版数サイズ
Brocade series SANスイッチ 2023年10月版15,580 KB

補足：ETERNUS 総合カタログ（DXを支えるデータ基盤を実現するストレージシステム）は「カタログ・資料」からご覧いただけます。

スイッチに関するその他の資料

ダウンロード（設定ツール）

設定ツール

ツール名概要
Brocade series,
ETERNUS SN200 series,
ExtremeSwitching VDX series 監視機能設定ツール		監視機能設定ツール（MIBファイル）（以下、本プログラム）は、SAN スイッチの Brocade series, ETERNUS SN200 series および コンバージドスイッチ ExtremeSwitching VDX seriesから送信されるSNMPトラップをSNMP監視ツールで翻訳するために必要なMIB（Management Information Base）ファイルであり、それ以外の用途に使用することはできません。ダウンロードは無料です。
