Brocade エクステンションスイッチ

Brocade エクステンションスイッチ 概要

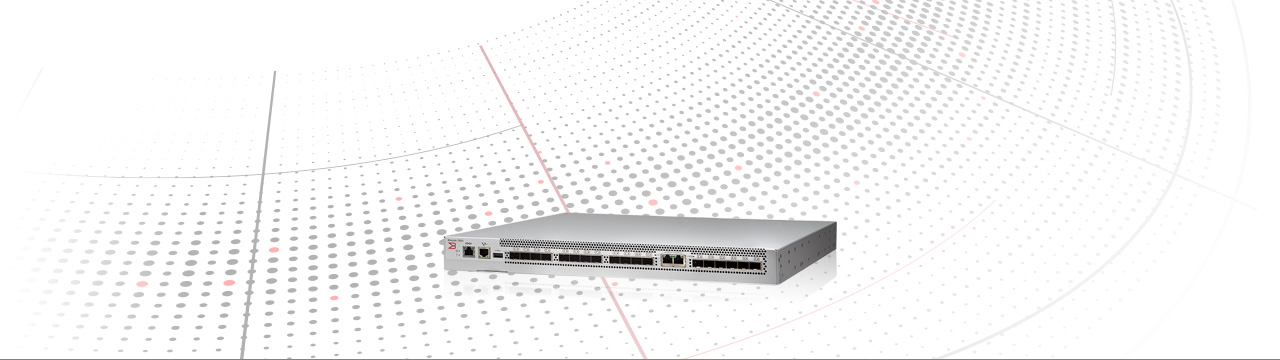

Brocade 7810/7840

ファイバチャネル、FICON、IP ストレージ環境におけるデータセンター間でのデータトラフィックの絶え間ない増加に対応できるよう、優れたパフォーマンス、強力なセキュリティ、継続的な可用性、シンプルな管理を実現します。


最大転送能力:FC 32Gbit/s, GbE 10Gbit/s
最大ポート数:FC 12, GbE 6
レイテンシー:900ns

最大転送能力:FC 16Gbit/s, GbE 40Gbit/s
最大ポート数:FC 24, GbE 16
レイテンシー:700ns

ストレージ統合 / SAN統合

  • ストレージ統合によるストレージ・リソースの有効活用や管理コストの削減、投資コストの最適化が実現
  • 複数システムの集中バックアップと、LANのトラフィック低減でシステムの効率化が可能
  • ポート名やWWN(World Wide Name)よるゾーン毎のアクセス制御が可能
  • 異種サーバー環境でストレージ統合を行う場合でも高度なセキュリティを確保

高性能

  • カスケードトランキング機能によりスイッチ間の高帯域リンクを実現

リソース共有

  • FCルーティング機能により、異なるSANのリソース共有が可能。共有リソース以外は独立したSANとして存在するため、万が一の障害発生時に障害範囲を局所化し、別のSANに影響が拡大することがありません。

災害対策

  • FCIPトンネリング機能で、事業継続を実現するディザスターリカバリーシステムを構築することができます。本機能は、ETERNUS DXで遠隔地の筐体間でミラーリングする場合に最適。万が一の災害時におけるデータ保全が可能
  • 転送データの圧縮により、WAN回線の効率的な利用、データ転送性能の向上を実現
  • IP ストレージ間トラフィックを集約し、WAN 経由の長距離通信を実現。データの圧縮、暗号化、経路冗長、帯域制御など柔軟なトンネル設定が可能であり、WAN に最適化したTCP 制御により高いスループットを実現。(IPエクステンション機能)

容易な管理

  • Webブラウザを利用したステータスのモニタや性能の監視などが可能

SANの統合管理

  • ソフトウェアETERNUS SF Storage Cruiserにより、複雑なSANの構成管理、性能管理等を行うことが可能

サポートサーバー/ストレージ

サポートサーバー

メーカー名機種
基幹IAサーバー富士通PRIMEQUEST
UNIXサーバー富士通SPARC Enterprise, PRIMEPOWER, S series
OracleSun Fire, Sun Blade, Sun Enterprise
HPHP9000 series, Integrity (注1
IBMpSeries, RS/6000, System p, Power Systems (注1
PCサーバー富士通PRIMERGY
その他各社PCサーバー
  • 注1
    他社サーバー接続につきましては、今後順次拡大予定です。

サポートストレージ

メーカー名機種
ハイブリッドストレージ富士通ETERNUS DX series ハイブリッドストレージシステム
ETERNUS NR1000F series ネットワークディスクアレイ
バーチャルテープETERNUS VT600 バーチャルテープ

Brocade エクステンションスイッチ 仕様・諸元

転送能力・ポート数

モデル名Brocade 7810Brocade 7840
転送能力FC32Gbit/s, 16Gbit/s, 8Gbit/s, 4Gbit/s(全二重)16Gbit/s, 8Gbit/s, 4Gbit/s, 2Gbit/s (全二重)
GbE(FCIP)10Gbit/s, 1Gbit/s(全二重)40Gbit/s, 10Gbit/s, 1Gbit/s (全二重)
総スループット最大384Gbit/s
アーキテクチャーノンブロッキング共用メモリスイッチ
レイテンシー(注1900ns700ns(注2
最大フレームサイズFC2,112バイト
GbE(FCIP)9,216バイト
サービスクラスクラス2、3、F
メディアタイプFC(SWL)(注2SFP+(16Gbit/s, 8Gbit/s, 4Gbit/sサポート)
SFP+(32Gbit/s, 16Gbit/s, 8Gbit/sサポート)
SFP+(16Gbit/s, 8Gbit/s, 4Gbit/sサポート)
SFP+(8Gbit/s, 4Gbit/s, 2Gbit/sサポート)
FC(LWL)(注2SFP+(16Gbit/s, 8Gbit/s, 4Gbit/sサポート)
SFP+(32Gbit/s, 16Gbit/s, 8Gbit/sサポート)
GbE(USR、SR、LR)(FCIP)SFP(10Gbit/s, 1Gbit/s)SFP(1Gbit/s), SFP+(10Gbit/s), QSFP(40Gbit/s)
最大ポート数FC1224
GbE(FCIP)616(10, 1Gbit/s)/ 2(40Gbit/s)
最大接続距離FC(SWL)(注3400m(4Gbit/s)/ 190m(8Gbit/s)
125m(16Gbit/s)/ 100m(32Gbit/s)
500m(2Gbit/s)/ 380m(4Gbit/s)
190m(8Gbit/s)/ 125m(16Gbit/s)
FC(LWL)10km(32Gbit/s, 16Gbit/s)25km(8Gbit/s, 16Gbit/s)
GbE(SR)(FCIP)550m(1Gbit/s)/ 300m(10Gbit/s)
GbE(LR)(FCIP)10km(10Gbit/s, 1Gbit/s)100m(40Gbit/s)
GbE(USR)(FCIP)100m(10Gbit/s)10km(40Gbit/s, 10Gbit/s, 1Gbit/s)
外部インターフェースイーサネット(10/100/1000Base-T)イーサネット(10/100/1000Base-T)、RS232-C
  • 注1
    接続条件により値が異なります。
  • 注2
    SWL : Short Wave Length (短波長)、LWL : Long Wave Length (長波長)
  • 注3
    接続距離はOM4ケーブル(8,16,32Gbit/s)の場合の値

ファブリックサービス

モデル名Brocade 7810Brocade 7840
Simple Name Server標準搭載標準搭載
RSCN(Registered State Change Notification)標準搭載標準搭載
Zoning標準搭載標準搭載
Web Tools標準搭載標準搭載
カスケードトランキングオプション標準搭載
FCルーティングオプションオプション
FCIPトンネリング標準搭載標準搭載
Virtual Fabrics-標準搭載
アドバンスト・エクステンション標準搭載標準搭載
アダプティブ・ネットワーキング-標準搭載
Fabric Vision(注1オプションオプション
IPエクステンション(注2標準搭載標準搭載
  • 注1
    SAN性能モニタリング、Fabric Watchの機能を統合した機能です。
  • 注2
    IPストレージの遠隔地転送機能です。

設置諸元

モデル名Brocade 7810Brocade 7840
外形寸法(W×D×H)440 × 457 × 44mm440 × 609 × 87mm
質量8.3kg20kg
電源条件電圧AC100~240V
相数単相
周波数50Hzまたは60Hz
最大所要電力130W492W
最大発熱量468kJ/h1,772kJ/h
周囲環境条件温度0~40°C
湿度10~85%RH
コンセント形状AC100V仕様NEMA 5-15
AC200V仕様NEMA L6-15

カタログ・資料

資料名版数サイズ
SANスイッチ 総合カタログ PDF2021年3月版5.75 MB

補足:ETERNUS 総合カタログ(DXを支えるデータ基盤を実現するストレージシステム)は「カタログ・資料」からご覧いただけます。

スイッチに関するその他の資料

特長・機能

Brocade series エクステンションスイッチがサポートする標準機能およびライセンスオプションです。製品ごとにサポート範囲は異なりますので、各機能紹介にある動作環境をご確認下さい。

設定ツール(ドライバ)&ファームウェア

設定ツール

ツール名概要
Brocade series,
ETERNUS SN200 series,
ExtremeSwitching VDX series 監視機能設定ツール
監視機能設定ツール(MIBファイル)(以下、本プログラム)は、SAN スイッチの Brocade series, ETERNUS SN200 series および コンバージドスイッチ ExtremeSwitching VDX seriesから送信されるSNMPトラップをSNMP監視ツールで翻訳するために必要なMIB(Management Information Base)ファイルであり、それ以外の用途に使用することはできません。ダウンロードは無料です。

ファームウェア

Brocade series / ExtremeSwitching VDX seriesの最新版には、追加機能のサポート、またはファームウェアの修正データが含まれています。Brocade series / ExtremeSwitching VDX seriesは弊社が提供する最新版ファームウェアを適用して使用してください。
最新版は以下のお客様専用ホームページ「SupportDesk-Web」にて提供しています。
https://eservice.fujitsu.com/supportdesk-web/
なお、適用はお客様による作業となりますが、弊社に作業をご依頼される場合は、有償にて承りますので、弊社担当営業、または販社パートナーまでお問い合わせください。

詳細写真

Brocade 7810 詳細写真

Brocade 7840 詳細写真

導入事例

ファイバチャネルスイッチが導入された事例をご紹介します

株式会社小松精機工作所様
[2014年9月30日]

ETERNUS BE50の導入で事業継続の対応を強化
統合バックアップと遠隔レプリケーションを効率的に実現

中国東方航空様
[2013年11月28日]

高機能・高信頼なETERNUS DX80 S2を活用しデータマートを構築
顧客サービスの品質向上を実現し、ビジネスイノベーションを促進

株式会社中電シーティーアイ様
[2013年10月29日]

重要データを扱う高信頼性とトータルコスト削減を両立
中部地域1,000万世帯への電力の安定供給を支える

株式会社ライフコーポレーション様
[2013年7月9日]

全国232店舗の業務を支える統合仮想化基盤を構築
重複排除でデータを最大90%圧縮、災害対策対応も視野に

株式会社ライトオン 様
[2013年2月20日]

重複排除により日次の二次バックアップを実現
事業継続性が向上し全国481店舗の笑顔を守る

その他の「ファイバチャネルスイッチ」導入事例
