遠隔地バックアップによる災害対策
ファイバチャネルインターフェースによるリモートコピー(リモート・アドバンスト・コピー機能(REC))

「リモート・アドバンスト・コピー機能」は、「アドバンスト・コピー機能(筺体内のコピー)」の二重化切り離し方式 ECを拡張した「Remote Equivalent Copy: REC」を使用し、遠隔地での筐体間コピーを実現する機能で、複数筐体間でのミラーリングやスナップショットの作成、バックアップに適用でき、災害やテロ等の事故からデータを守り、素早くリカバリーをすることができます。

また、RECのデータ転送モードには大別すると同期転送モード注1と非同期転送モード注2が、目的に応じてモードを選択して使用することができます。

なお、複数筺体間をWAN/WDMなどのネットワーク経由で接続する場合を「エクステンデッド・リモート・アドバンスト・コピー」と呼び、WAN/WDMを経由せず、ファイバチャネルで接続する場合を「リモート・アドバンスト・コピー」と分けて呼びます。

(注1) 同期転送モード: コピー元の更新は即座にコピー先へ反映されます。(コピー元へのWrite命令の完了応答時にはコピー先の更新は完了しています)

(注2) 非同期転送モード: コピー元の更新は、コピー元へのWrite命令の完了応答後にコピー先へ反映されます。したがって、WANでの転送遅延の影響を受けません。また、WANでの転送遅延でデータ転送順が乱れても、コピー先の更新順序が乱れても、コピー先の更新順序性を保つように制御しています。

ご参考) 遠隔地のバックアップセンターにスタンバイデータベースを構築する場合の非同期/同期の使い分けについて

SANを使用した筺体間コピー リモート・アドバンスト・コピー機能

筺体間のデータ転送にファイバチャネルインターフェース(最大10km)を使用することで、ファイバチャネルの高速性・信頼性を活かしたコピーデータの作成、運用が可能になります。

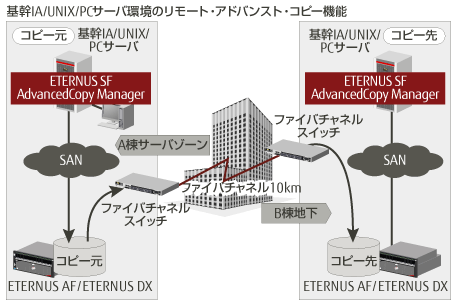

基幹IA/UNIX/PCサーバ環境のリモート・アドバンスト・コピー機能 解説図

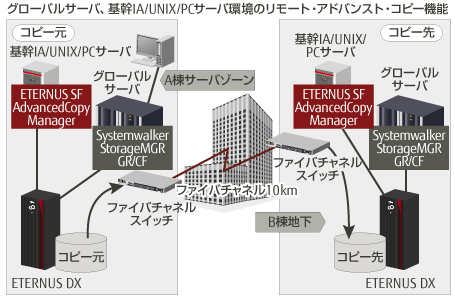

メインフレーム(GS21), 基幹IA/UNIX/PCサーバ環境リモート・アドバンスト・コピー機能 解説図

WANを使用した筺体間コピー エクステンデッド・リモート・アドバンスト・コピー機能

FCIPトンネリング機能をサポートしたファイバチャネルスイッチを使用することで、筺体間のデータ授受に広域回線を使用することができます。この構成では遠隔地(例えば、東京から札幌のように数100km以上 離れた場所)にコピーデータを置くことができます。 これにより、地域災害の被害からデータを守るシステムの構築が可能になります 。

また、ファイバチャネルスイッチ経由の筺体間コピーの他にファイバチャネル- WDM(Wavelength Division Multiplex:波長分割多重) 経由での遠隔地へのデータコピーも可能です。

基幹IA/UNIX/PCサーバ環境のエクステンデッド・リモート・アドバンスト・コピー機能 解説図

メインフレーム(GS21), 基幹IA/UNIX/PCサーバ環境のエクステンデッド・リモート・アドバンスト・コピー機能 解説図

また、ETERNUS AFもしくはETERNUS DX S2以降では、同一機種間のみならず、上位機種や旧機種間のレプリケーションや、N対1の統合バックアップにも対応し、要件に応じて柔軟なシステム構築が可能です。

ファイバチャネルインターフェース接続時のリモートコピー接続マトリックス
  接続可能な機種
ETERNUS AF250 S2/AF250
ETERNUS AF650 S2/AF650
ETERNUS DX200 S4/S3
ETERNUS DX500 S4/S3
ETERNUS DX600 S4/S3
ETERNUS DX8100 S4/S3
ETERNUS DX8700 S3
ETERNUS DX8900 S4/S3
ETERNUS DX200F
ETERNUS AF250 S2/AF250
ETERNUS AF650 S2/AF650
ETERNUS DX200 S4/S3
ETERNUS DX500 S4/S3
ETERNUS DX600 S4/S3
ETERNUS DX8100 S4/S3
ETERNUS DX8700 S3
ETERNUS DX8900 S4/S3
ETERNUS DX90 S2/DX90
ETERNUS DX400 S2/DX400 series
ETERNUS DX8000 S2/DX8000 series
ETERNUS DX200F
ETERNUS DX90 S2
ETERNUS DX400 S2 series
ETERNUS DX8000 S2 series
ETERNUS AF250 S2/AF250
ETERNUS AF650 S2/AF650
ETERNUS DX200 S4/S3
ETERNUS DX500 S4/S3
ETERNUS DX600 S4/S3
ETERNUS DX8100 S4/S3
ETERNUS DX8700 S3
ETERNUS DX8900 S4/S3
ETERNUS DX90 S2/DX90
ETERNUS DX400 S2/DX400 series
ETERNUS DX8000 S2/DX8000 series
ETERNUS DX200F
ETERNUS4000(モデル300以上)/ETERNUS8000
ETERNUS6000

効果

通常、バックアップセンター構築には、扱うデータベース、ファイルシステムの種類、特性に応じたアプリケーションシステムの導入、調整が必要ですが、リモート・アドバンスト・コピー機能は以下の点で構築を容易にし、柔軟な運用を可能にします。

  • 筐体内、筐体間のディスクをほとんど意識することなくアドバンストコピー機能でデータの高速コピーが可能
  • リモート・アドバンスト・コピー機能 RECを用いたデータベースの更新データの転送を行うことで、バックアップセンター側(コピー先)データベースを、運用センター側(コピー元)データベースと常に等価(REC)にする高度な災害対策バックアップセンターの構築が可能

動作環境

サポート
ストレージ
オールフラッシュアレイ ETERNUS AF250 S2/AF250
ETERNUS AF650 S2/AF650
ETERNUS DX200F
ハイブリッドストレージシステム/ディスクストレージシステム ETERNUS DX200 S4/S3
ETERNUS DX500 S4/S3, DX600 S4/S3
ETERNUS DX8100 S4/S3, DX8700 S3, DX8900 S4/S3
ETERNUS DX90 S2/DX90
ETERNUS DX400 S2/DX400 series
ETERNUS DX8000 S2/DX8000 series
ETERNUS4000(モデル300以上), ETERNUS8000,
ETERNUS3000(モデル200以上)注3
ETERNUS6000(モデル600以上)
サポートファイバ
チャネルスイッチ
SAN経由 SANスイッチ
WAN経由 FCIPトンネリング」サポートSANスイッチ
WDM装置経由 Extended Fabrics」サポートSANスイッチ
サポートサーバ メインフレーム(GS21)、基幹IAサーバ、UNIXサーバ、PCサーバ
操作インターフェース 基幹IAサーバ
UNIXサーバ
PCサーバ
ETERNUS SF AdvancedCopy Manager
メインフレーム(GS21) Systemwalker StorageMGR GR/CF

(注3) ETERNUS3000のRECは同期転送モードのみサポート
