Brocade series
エクステンションスイッチ
ファイバチャネル、FICON、IP ストレージ環境におけるデータセンター間でのデータトラフィックの絶え間ない増加に対応できるよう、優れたパフォーマンス、強力なセキュリティ、継続的な可用性、シンプルな管理を実現

Brocade エクステンションスイッチ 概要

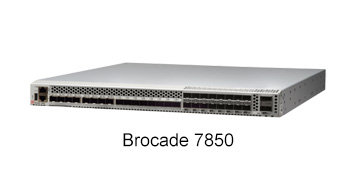

Brocade 7810/7850
ファイバチャネル、FICON、IP ストレージ環境におけるデータセンター間でのデータトラフィックの絶え間ない増加に対応できるよう、優れたパフォーマンス、強力なセキュリティ、継続的な可用性、シンプルな管理を実現します。

最大転送能力:FC 32Gbit/s, GbE 10Gbit/s
最大ポート数:FC 12, GbE 6
レイテンシー:900ns

最大転送能力:FC 64Gbit/s, GbE 100Gbit/s
最大ポート数:FC 24, GbE 18
レイテンシー:460ns
ストレージ統合 / SAN統合
- ストレージ統合によるストレージ・リソースの有効活用や管理コストの削減、投資コストの最適化が実現
- 複数システムの集中バックアップと、LANのトラフィック低減でシステムの効率化が可能
- ポート名やWWN(World Wide Name)よるゾーン毎のアクセス制御が可能
- 異種サーバー環境でストレージ統合を行う場合でも高度なセキュリティを確保
高性能
- カスケードトランキング機能によりスイッチ間の高帯域リンクを実現
リソース共有
- FCルーティング機能により、異なるSANのリソース共有が可能。共有リソース以外は独立したSANとして存在するため、万が一の障害発生時に障害範囲を局所化し、別のSANに影響が拡大することがありません。
災害対策
- FCIPトンネリング機能で、事業継続を実現するディザスターリカバリーシステムを構築することができます。本機能は、ETERNUS DXで遠隔地の筐体間でミラーリングする場合に最適。万が一の災害時におけるデータ保全が可能
- 転送データの圧縮により、WAN回線の効率的な利用、データ転送性能の向上を実現
- IP ストレージ間トラフィックを集約し、WAN 経由の長距離通信を実現。データの圧縮、暗号化、経路冗長、帯域制御など柔軟なトンネル設定が可能であり、WAN に最適化したTCP 制御により高いスループットを実現。(IPエクステンション機能)
容易な管理
- Webブラウザを利用したステータスのモニタや性能の監視などが可能
SANの統合管理
- ソフトウェアETERNUS SF Storage Cruiserにより、複雑なSANの構成管理、性能管理等を行うことが可能
サポートサーバー/ストレージ
サポートサーバー
メーカー名 | 機種 |
---|---|
富士通/エフサステクノロジーズ | 基幹IAサーバ PRIMEQUEST 3000シリーズ |
基幹IAサーバ PRIMEQUEST 4000シリーズ | |
UNIXサーバ SPARC M12 | |
x86サーバ PRIMERGY | |
Oracle | SPARC Servers |
その他 | 各社PCサーバ |
サポートストレージ
メーカー名 | 機種 | |
---|---|---|
富士通/エフサステクノロジーズ | オールフラッシュストレージ | ETERNUS AX series オールフラッシュアレイ ※
ETERNUS AB series オールフラッシュアレイ ※ ETERNUS AF series オールフラッシュアレイ ※ |
ハイブリッドストレージ | ETERNUS HX series ハイブリッドアレイ ※
ETERNUS HB series ハイブリッドアレイ ※ ETERNUS DX series ハイブリッドストレージシステム | |
バーチャルテープ | ETERNUS VT600 バーチャルテープ ※ |
※Brocade 7850では商談ベースでのサポート判断となります。
Brocade エクステンションスイッチ 仕様・諸元

転送能力・ポート数
モデル名 | Brocade 7810 | Brocade 7850 | |
---|---|---|---|
転送能力 | FC | 32Gbit/s, 16Gbit/s, 8Gbit/s, 4Gbit/s(全二重) | 64Gbit/s, 32Gbit/s, 16Gbit/s, 8Gbit/s(全二重) |
GbE(FCIP) | 10Gbit/s, 1Gbit/s(全二重) | 1Gbit/s,10Gbit/s, 25Gbit/s,100Gbit/s(全二重) | |
総スループット | 最大384Gbit/s | 最大1,536Gbit/s | |
アーキテクチャー | ノンブロッキング共用メモリスイッチ | ||
レイテンシー(注1) | 900ns | 460ns | |
最大フレームサイズ | FC | 2,112バイト | |
GbE(FCIP) | 9,216バイト | ||
サービスクラス | クラス2、3、F | ||
メディアタイプ | FC(SWL)(注2) | SFP+ | SFP+, SFP-DD |
FC(LWL)(注2) | SFP+ | ||
GbE SR, LR(FCIP) | SFP, SFP+ | SFP+, QSFP | |
最大ポート数 | FC | 12 | 24 |
GbE(FCIP) | 1/10G:6ポート | 1/10/25G:16ポート
100G:2ポート | |
最大接続距離 | FC(SWL)(注3) | 400m(4Gbit/s), 190m(8Gbit/s),
125m(16Gbit/s), 100m(32Gbit/s) | 190m (8Gbit/s),125m (16Gbit/s),
100m (32Gbit/s, 64Gbit/s) |
FC(LWL) | 10km(16Gbit/s, 32Gbit/s) | 25km(32Gbit/s, 64Gbit/s) | |
GbE(SR)(FCIP) | 550m(1Gbit/s) , 300m(10Gbit/s) | 400m(1Gbit/s, 10Gbit/s), 100m(25Gbit/s, 100Gbit/s) | |
GbE(LR)(FCIP) | 10km(1Gbit/s, 10Gbit/s) | 10km(10Gbit/s, 25Gbit/s) | |
外部インターフェース | 10/100/1000Mb/s Ethernet(RJ-45), RS-232 Console Port (RJ-45) |
- 注1接続条件により値が異なります。
- 注2SWL : Short Wave Length (短波長)、LWL : Long Wave Length (長波長)
- 注3接続距離はOM4ケーブル(8,16,32Gbit/s)の場合の値
ファブリックサービス
モデル名 | Brocade 7810 | Brocade 7850 |
---|---|---|
Simple Name Server | 〇 | 〇 |
RSCN(Registered State Change Notification) | 〇 | 〇 |
Zoning | 〇 | 〇 |
Web Tools | 〇 | 〇 |
カスケードトランキング | 〇 | 〇 |
FCルーティング | 〇 | 〇 |
FCIPトンネリング | 〇 | 〇 |
Virtual Fabrics | ✕ | 〇 |
アドバンスト・エクステンション | 〇 | 〇 |
アダプティブ・ネットワーキング | 〇 | 〇 |
Fabric Vision(注1) | 〇 | 〇 |
IPエクステンション(注2) | 〇 | 〇 |
- 注機能使用にあたっては、ライセンスオプションが必要な場合があります。
- 注1SAN性能モニタリング、Fabric Watchの機能を統合した機能です。
- 注2IPストレージの遠隔地転送機能です。
設置諸元
モデル名 | Brocade 7810 | Brocade 7850 | |
---|---|---|---|
外形寸法(W×D×H) | 440 × 457 × 44mm | 440 × 591 × 44mm | |
質量 | 8.3kg | 12.91kg | |
電源条件 | 電圧 | AC100~240V | |
相数 | 単相 | ||
周波数 | 50Hzまたは60Hz | ||
最大所要電力 | 130W | 585W | |
最大発熱量 | 468kJ/h | 2106kJ/h | |
周囲環境条件 | 温度 | 0~40°C | |
湿度 | 10~85%RH | ||
コンセント形状 | AC100V仕様 | NEMA 5-15 | |
AC200V仕様 | NEMA L6-15 |
特長・機能

Brocade series エクステンションスイッチがサポートする標準機能およびライセンスオプションです。製品ごとにサポート範囲は異なりますので、各機能紹介にある動作環境をご確認下さい。
- スイッチを制御するオペレーティングシステム FabricOS™
FabricOSは、Brocade seriesのSANスイッチを制御するオペレーティングシステムであり、単にスイッチの機能を司るだけではなく、ファブリックの各種管理機能をサポート - Webブラウザでの装置管理機能 Web Tools
WEBブラウザを使用してBrocade スイッチにアクセスし、ステータスのモニタや性能の監視の他、Brocade seriesに対する様々な設定を行う機能 - ポートやWWNによるアクセス制御機能 Zoning
ファイバチャネルスイッチのポートやWWN(World Wide Name)によって、ゾーン分けを行い、あるゾーンに設定されると、他のゾーンへのアクセスや、他のゾーンからのアクセスを制限する機能 - ディザスタリカバリーを実現するFCIPトンネリング
ETERNUS AF/ETERNUS DX のエクステンデッド・リモート・アドバンスト・コピー機能を使用した遠隔地間でのデータバックアップ、データベースのミラーリングを行う際に適用。TCIP/IP上の圧縮転送により、WAN回線の帯域幅を効率的に利用した転送が可能 - スイッチ間の高帯域リンクを実現 カスケードトランキング
カスケード接続しているスイッチ間の複数のリンクを結合 (トランキング) し、論理的な1本のトランクとして高帯域リンクを実現する機能 - 複数のSANを柔軟に統合 FCルーティング
異なるSAN環境に存在するテープライブラリやディスクストレージといった特定のリソースを共有できるオプション機能
ダウンロード(設定ツール/ファームウェア)
設定ツール
ツール名 | 概要 |
---|---|
Brocade series,
ETERNUS SN200 series, ExtremeSwitching VDX series 監視機能設定ツール | 監視機能設定ツール(MIBファイル)(以下、本プログラム)は、SAN スイッチの Brocade series, ETERNUS SN200 series および コンバージドスイッチ ExtremeSwitching VDX seriesから送信されるSNMPトラップをSNMP監視ツールで翻訳するために必要なMIB(Management Information Base)ファイルであり、それ以外の用途に使用することはできません。ダウンロードは無料です。 |
ファームウェア
Brocade series / ExtremeSwitching VDX seriesの最新版には、追加機能のサポート、またはファームウェアの修正データが含まれています。Brocade series / ExtremeSwitching VDX seriesは弊社が提供する最新版ファームウェアを適用して使用してください。
最新版は以下のお客様専用ホームページ「SupportDesk-Web」にて提供しています。
https://eservice.fujitsu.com/supportdesk-web/
なお、適用はお客様による作業となりますが、弊社に作業をご依頼される場合は、有償にて承りますので、弊社担当営業、または販社パートナーまでお問い合わせください。
詳細写真
Brocade 7810 詳細写真

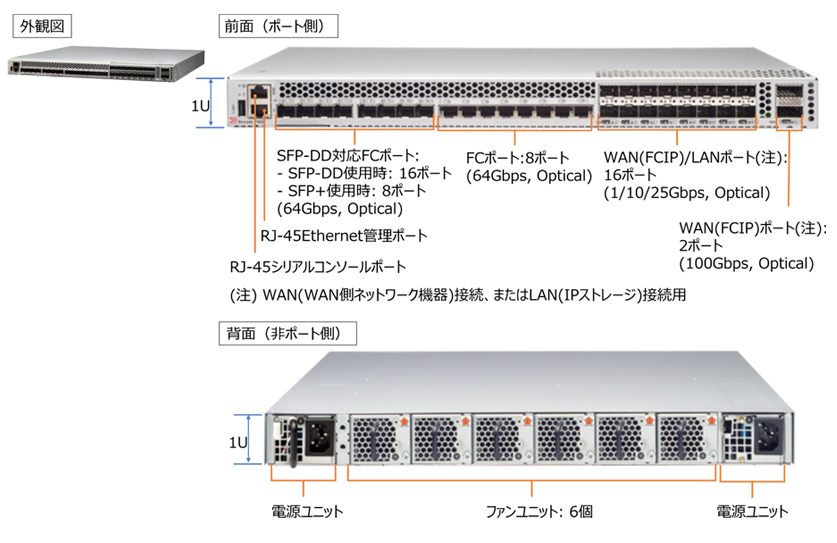

Brocade 7850 詳細写真
