Brocade ファイバチャネルスイッチ

システム全体の効率化を加速
64Gbit/s時代のSANスイッチ新登場!

システム全体の効率化を加速
64Gbit/s時代のSANスイッチ新登場!

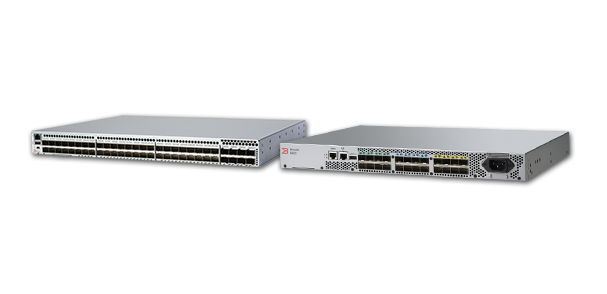

Brocade ファイバチャネルスイッチ 概要
Brocade 6520/G610/G620/G630/G720

コンパクトなデザインで柔軟性、拡張性に優れたファイバチャネルスイッチは、SAN(Storage Area Network)の中心を担う装置としてサーバ・ストレージ間を中継し、統合することで、従来の「分散型システム」が抱える様々な問題を解決します。


FC 16Gbit/s
最大96ポート
レイテンシー700ns

FC 32Gbit/s
最大24ポート
レイテンシー900ns

FC 32Gbit/s
最大64ポート
レイテンシー900ns

FC 32Gbit/s
最大128ポート
レイテンシー900ns

FC 64Gbit/s(注1)
最大56ポート(注2)
レイテンシー460ns
  • 注1
    64Gbit/sは2021年上期サポート予定
  • 注2
    2021年度下期に56ポートをサポート予定(サポート開始まで 48ポート)

ストレージ統合 / SAN統合

  • ポート名やWWN(World Wide Name)よるゾーン毎のアクセス制御が可能
  • 異種サーバー環境でストレージ統合を行う場合でも高度なセキュリティを確保

高性能

  • スイッチ間の高帯域リンクを実現 カスケードトランキング機能

容易な管理

  • Webブラウザを利用したステータスのモニタや性能の監視などが可能

SANの統合管理

  • ソフトウェアETERNUS SF Storage Cruiserにより、複雑なSANの構成管理、性能管理等を行うことが可能

Brocade ファイバチャネルスイッチ 仕様・諸元

転送能力・ポート数

モデル名Brocade 6520Brocade G610Brocade G620Brocade G630Brocade G720
転送能力ファイバチャネル16Gbit/s, 8Gbit/s, 4Gbit/s, 2Gbit/s(全二重)32Gbit/s, 16Gbit/s, 8Gbit/s, 4Gbit/s(全二重)64Gbit/s(注1), 32Gbit/s, 16Gbit/s, 8Gbit/s(全二重)
総スループット最大4,096Gbit/s最大768Gbit/s最大2,048Gbit/s最大4,094Gbit/s最大3,584Gbit/s
アーキテクチャーノンブロッキング共用メモリスイッチ
レイテンシー700ns900ns460ns
最大フレームサイズファイバチャネル2,112バイト
サービスクラスクラス2、3、F
メディアタイプファイバチャネル(SWL)SFP+ (8Gbit/s,4Gbit/s,2Gbit/s)
SFP+(16Gbit/s,8Gbit/s,4Gbit/s)
SFP+(16Gbit/s,8Gbit/s,4Gbit/s), SFP+(32Gbit/s,16Gbit/s,8Gbit/s)SFP+(64Gbit/s(注1), 32Gbit/s,16Gbit/s,8Gbit/s)
ファイバチャネル(LWL)SFP+ (8Gbit/s,4Gbit/s,2Gbit/s)
SFP+(16Gbit/s,8Gbit/s,4Gbit/s)
SFP+(16Gbit/s,8Gbit/s,4Gbit/s)SFP+(16Gbit/s,8Gbit/s,4Gbit/s)、SFP+(32Gbit/s,16Gbit/s,8Gbit/s)SFP+(32Gbit/s,16Gbit/s,8Gbit/s)
最大ポート数 ファイバチャネル96246412856(注2
最大接続距離ファイバチャネル(SWL)(注3500m (2Gbit/s)、400m
190m (8Gbit/s)、125m (16Gbit/s)
400m(4Gbit/s)、190m(8Gbit/s)、125m(16Gbit/s)、100m(32Gbit/s)190m(8Gbit/s)、125m(16Gbit/s)、100m(32Gbit/s)、 100m(64Gbit/s)
ファイバチャネル(LWL)25km(8Gbit/s)、25km(16Gbit/s)25km(16Gbit/s)、10km(32Gbit/s)10km(32Gbit/s)
外部インターフェースEthernet(10/100/1000Base-T)、RS232-CEthernet 10/100/1000Mb/s(RJ-45), serial console port(mini-USB)
  • 表記補足
    SWL:Short Wave Length(短波長), LWL:Long Wave Length(長波長), SFP(Small Form-Factor Pluggable), SFP+(Small Form-Factor Pluggable Plus)
  • 注1
    64Gbit/sは2021年上期サポート予定
  • 注2
    Brocade G720は2021年度下期に56ポートをサポート予定(サポート開始まで 48ポート)
  • 注3
    接続距離はOM4ケーブルの値

ファブリックサービス

モデル名Brocade 6520Brocade G610Brocade G620Brocade G630Brocade G720
Simple Name Server標準搭載標準搭載標準搭載標準搭載標準搭載
RSCN(Registered State Change Notification)標準搭載標準搭載標準搭載標準搭載標準搭載
Zoning標準搭載標準搭載標準搭載標準搭載標準搭載
Web Tools標準搭載標準搭載標準搭載標準搭載標準搭載
SAN性能モニタリングオプション標準搭載標準搭載標準搭載-
カスケードトランキングオプションオプションオプションオプション標準搭載
Fabric Watchオプションオプションオプションオプション-
FCルーティングオプション-オプションオプション標準搭載
Virtual Fabrics標準搭載-標準搭載標準搭載標準搭載
アダプティブ・ネットワーキング標準搭載標準搭載標準搭載標準搭載標準搭載
Fabric Vision(注1オプションオプションオプションオプション標準搭載
  • 注1
    FOS7.3以降のファームウェアにてサポート。SAN性能モニタリング、Fabric Watchの機能を統合した機能です。

設置諸元

モデル名Brocade 6520Brocade G610Brocade G620Brocade G630Brocade G720
外形寸法(W×D×H)429 × 610 × 87mm429 × 307 × 43mm440 × 356 × 44mm440 × 610 × 87mm440 × 356 × 44mm
質量17.0kg5.75kg7.71kg21.31kg7.17kg
電源条件電圧AC200~240VAC100~240V
相数単相
周波数50Hz、60Hz
最大所要電力464W77W204W942W264W
最大発熱量1,670kJ/h276kJ/h734kJ/h3,391kJ/h950kJ/h
周囲環境条件温度0~40℃
湿度10~85%RH
コンセント形状AC100V仕様NEMA 5-15
AC200V仕様NEMA L6-15

サポートサーバー/ストレージ

サポートサーバー

メーカー名機種
基幹IAサーバー富士通PRIMEQUEST
基幹IAサーバー富士通SPARC Enterprise, PRIMEPOWER, S series
OracleSun Fire, Sun Blade, Sun Enterprise
HPHP9000 series, Integrity(注1
IBMpSeries, RS/6000, System p, Power Systems(注1
PCサーバー富士通PRIMERGY
その他各社PCサーバー
  • 注1
    他社サーバー接続につきましては、今後順次拡大予定です。

サポートストレージ

メーカー名機種
オールフラッシュストレージ富士通ETERNUS AX series オールフラッシュアレイ
ETERNUS AB series オールフラッシュアレイ
ETERNUS AF series オールフラッシュアレイ
ETERNUS NR1000A series/C190 オールフラッシュ
ハイブリッドストレージETERNUS HX series ハイブリッドアレイ
ETERNUS HB series ハイブリッドアレイ
ETERNUS DX series ハイブリッドストレージシステム
ETERNUS NR1000F series ネットワークディスクアレイ
テープライブラリETERNUS LT series テープライブラリ

特長・機能

Brocade series ファイバチャネルスイッチがサポートする標準機能およびライセンスオプションです。製品ごとにサポート範囲は異なりますので、各機能紹介にある動作環境にてご確認下さい。

  • スイッチを制御するオペレーティングシステム FabricOS™
    FabricOSは、Brocade seriesのSANスイッチを制御するオペレーティングシステムであり、単にスイッチの機能を司るだけではなく、ファブリックの各種管理機能をサポート
  • Webブラウザでの装置管理機能 Web Tools
    WEBブラウザを使用してBrocade スイッチにアクセスし、ステータスのモニタや性能の監視の他、Brocade seriesに対する様々な設定を行う機能
  • ポートやWWNによるアクセス制御機能 Zoning
    ファイバチャネルスイッチのポートやWWN(World Wide Name)によって、ゾーン分けを行い、あるゾーンに設定されると、他のゾーンへのアクセスや、他のゾーンからのアクセスを制限する機能
  • 論理的に複数のファブリックを構築 Virtual Fabrics
    物理的に接続された単一のファブリックを、複数の論理的ファブリック(Logical Switch)に分割できる機能
  • アダプティブ・ネットワーキング機能
    複数リンクの優先順位を割り当て、重要な通信の帯域を確保し、一定の転送速度を保証する機能
  • スイッチ間の高帯域リンクを実現 カスケードトランキング
    カスケード接続しているスイッチ間の複数のリンクを結合 (トランキング) し、論理的な1本のトランクとして高帯域リンクを実現する機能
  • 複数のSANを柔軟に統合 FCルーティング
    異なるSAN環境に存在するテープライブラリやディスクストレージといった特定のリソースを共有できるオプション機能
  • WDM装置経由での接続を実現 Extended Fabrics
    WDMを経由した遠距離間でのスイッチ接続で不測の災害時にもリカバリー可能な高信頼システムを構築可能な追加機能ライセンス
  • オンデマンドでのポートアップグレード
    拡張ポートを有効にするライセンス。使用可能なポート数が制限されているモデルに対して本ライセンスを一つあるいは複数適用することで、搭載されている全ポートを使用可能にします。これにより初期コストを抑制し必要に応じて拡張性を高めることが可能

カタログ・資料

資料名版数サイズ
SANスイッチ 総合カタログ(準備中です。しばらくお待ちください。)--

補足:ETERNUS 総合カタログ(DXを支えるデータ基盤を実現するストレージシステム)は「カタログ・資料」からご覧いただけます。

スイッチに関するその他の資料

設定ツール(ドライバ)&ファームウェア

設定ツール

ツール名概要
Brocade series,
ETERNUS SN200 series,
ExtremeSwitching VDX series 監視機能設定ツール
監視機能設定ツール(MIBファイル)(以下、本プログラム)は、SAN スイッチの Brocade series, ETERNUS SN200 series および コンバージドスイッチ ExtremeSwitching VDX seriesから送信されるSNMPトラップをSNMP監視ツールで翻訳するために必要なMIB(Management Information Base)ファイルであり、それ以外の用途に使用することはできません。ダウンロードは無料です。

ファームウェア

Brocade series / ExtremeSwitching VDX seriesの最新版には、追加機能のサポート、またはファームウェアの修正データが含まれています。Brocade series / ExtremeSwitching VDX seriesは弊社が提供する最新版ファームウェアを適用して使用してください。
最新版は以下のお客様専用ホームページ「SupportDesk-Web」にて提供しています。
https://eservice.fujitsu.com/supportdesk-web/
なお、適用はお客様による作業となりますが、弊社に作業をご依頼される場合は、有償にて承りますので、弊社担当営業、または販社パートナーまでお問い合わせください。
