Brocade SANバックボーン

システム全体の効率化を加速
64Gbit/s時代のSANスイッチ新登場!

システム全体の効率化を加速
64Gbit/s時代のSANスイッチ新登場!

Brocade SANバックボーン 概要

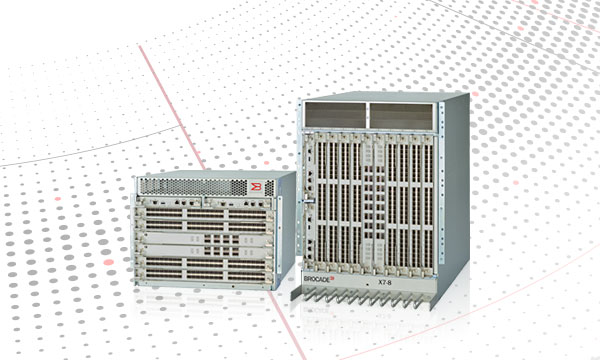

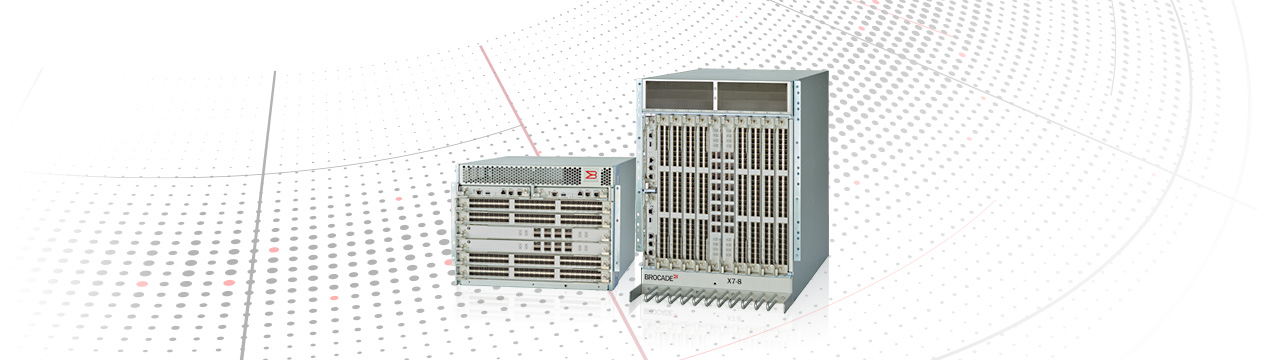

Brocade X6/X7

ミッションクリティカルなアプリケーションのニーズに対応するように設計された Brocade SANバックボーンは、大容量、高スループットが必要とされる大規模なエンタープライズ環境に最適なプラットフォームです。


転送能力:最大32Gbit/s
ポート数:最大384ポート
レイテンシー:900ns

転送能力:最大64Gbit/s(注1)
ポート数:最大384ポート
レイテンシー:460ns
  • 注1
    64Gbit/sは2021年上期サポート予定

ストレージ統合 / SAN統合

  • ストレージ統合によるストレージ・リソースの有効活用や管理コストの削減、投資コストの最適化が実現
  • 複数システムの統合および集中管理を行いシステム効率化が可能
  • ポート名やWWN(World Wide Name)よるゾーン毎のアクセス制御が可能
  • 異種サーバー環境でストレージ統合を行う場合でも高度なセキュリティを確保

高性能

  • カスケードトランキング機能によりスイッチ間の高帯域リンクを実現

リソース共有

  • FCルーティング機能により、異なるSANのリソース共有が可能。共有リソース以外は独立したSANとして存在するため、万が一の障害発生時に障害範囲を局所化し、別のSANに影響が拡大することがありません。

容易な管理

  • Webブラウザを利用したステータスのモニタや性能の監視などが可能

SANの統合管理

  • ソフトウェアETERNUS SF Storage Cruiserにより、複雑なSANの構成管理、性能管理等を行うことが可能

Brocade SANバックボーン 仕様・諸元

転送能力・ポート数

モデル名Brocade X6-4Brocade X6-8Brocade X7-4Brocade X7-8
転送能力FC32Gbit/s, 16Gbit/s, 8Gbit/s, 4Gbit/s(全二重)64Gbit/s(注1), 32Gbit/s, 16Gbit/s, 8Gbit/s(全二重)
総スループット最大 6,144Gbit/s最大 12,288Gbit/s最大 6,144Gbit/s最大 12,288Gbit/s
アーキテクチャーノンブロッキング共用メモリスイッチ
レイテンシー(FC)Local switching:900 ns
Blade to blade:2.7 μs
Local switching:460 ns
Blade to blade:最大1.9 μs
最大フレームサイズFC2,112バイト
サービスクラスクラス2、3、F
メディアタイプFC(SWL)SFP+(16Gbit/s, 8Gbit/s, 4Gbit/s)
SFP+(32Gbit/s, 16Gbit/s, 8Gbit/s)
SFP+(64Gbit/s(注1), 32Gbit/s, 16Gbit/s, 8Gbit/s)
FC(LWL)SFP+(16Gbit/s, 8Gbit/s, 4Gbit/s)
SFP+(32Gbit/s, 16Gbit/s, 8Gbit/s)
SFP+(32Gbit/s, 16Gbit/s, 8Gbit/s)
最大ポート数FC192384192384
最大接続距離FC(SWL)
注2
400m(4Gbit/s)/ 190m(8Gbit/s)
125m(16Gbit/s)/ 100m(32Gbit/s)
190m(8Gbit/s)/ 125m(16Gbit/s)
100m(32Gbit/s)/ 100m(64Gbit/s)
FC(LWL)25km(16Gbit/s)、10km(32Gbit/s)10km(32Gbit/s)
外部インターフェースEthernet(10/100/1000Base-T)、RS232CEthernet 10/100/1000Mb/s(RJ-45),
serial console port(RJ-45)
  • 表記補足
    SWL:Short Wave Length(短波長), LWL:Long Wave Length(長波長), SFP(Small Form-Factor Pluggable), SFP+(Small Form-Factor Pluggable Plus)
  • 注1
    64Gbit/sは2021年上期サポート予定
  • 注2
    接続距離はOM4ケーブルの値

ファブリックサービス

モデル名Brocade X6-4Brocade X6-8Brocade X7-4Brocade X7-8
Simple Name Server標準搭載標準搭載標準搭載標準搭載
RSCN(Registered State Change Notification)標準搭載標準搭載標準搭載標準搭載
Zoning標準搭載標準搭載標準搭載標準搭載
Web Tools標準搭載標準搭載標準搭載標準搭載
SAN性能モニタリング標準搭載標準搭載--
カスケードトランキング標準搭載標準搭載標準搭載標準搭載
Fabric Watch標準搭載標準搭載--
FCルーティングオプションオプション標準搭載標準搭載
Virtual Fabrics標準搭載標準搭載標準搭載標準搭載
アダプティブ・ネットワーキング標準搭載標準搭載標準搭載標準搭載
Fabric Vision標準搭載標準搭載標準搭載標準搭載

設置諸元

モデル名Brocade X6-4Brocade X6-8Brocade X7-4Brocade X7-8
外形寸法(W×D×H)437 × 610 × 344mm437 × 610 × 612mm437 × 610 × 344mm437 × 610 × 612mm
質量最大69Kg最大146kg最大69Kg最大146kg
電源条件電圧AC200V~240V
相数単相
周波数50Hzまたは60Hz
最大所要電力2,385W4,244W2,264W4,046W
最大発熱量8,586kJ/h15,278kJ/h8,150kJ/h14,565kJ/h
周囲環境条件温度0~40℃
湿度10~85%RH
コンセント形状AC200V仕様NEMA L6-20

サポートサーバー/ストレージ

サポートサーバー

メーカー名機種
基幹IAサーバー富士通PRIMEQUEST
UNIXサーバー富士通SPARC Enterprise
OracleSun Fire, Sun Blade, Sun Enterprise
HPHP9000 series, Integrity (注1
IBMpSeries, RS/6000, System p, Power Systems (注1
PCサーバー富士通PRIMERGY
その他各社PCサーバー
  • 注1
    他社サーバー接続につきましては、今後順次拡大予定です。

サポートストレージ

メーカー名機種
オールフラッシュストレージ富士通ETERNUS AX series オールフラッシュアレイ
ETERNUS AB series オールフラッシュアレイ
ETERNUS AF series オールフラッシュアレイ
ETERNUS NR1000A series/C190 オールフラッシュ
ハイブリッドストレージETERNUS HX series ハイブリッドアレイ
ETERNUS HB series ハイブリッドアレイ
ETERNUS DX series ハイブリッドストレージシステム
ETERNUS NR1000F series ネットワークディスクアレイ
テープシステムETERNUS LT series テープライブラリ

特長・機能

Brocade series SANバックボーンがサポートする標準機能およびライセンスオプションです。製品ごとにサポート範囲は異なりますので、各機能紹介にある動作環境にてご確認下さい。

カタログ・資料

資料名版数サイズ
SANスイッチ 総合カタログ(準備中です。しばらくお待ちください。)--

補足:ETERNUS 総合カタログ(DXを支えるデータ基盤を実現するストレージシステム)は「カタログ・資料」からご覧いただけます。

スイッチに関するその他の資料

設定ツール(ドライバ)

設定ツール

ツール名概要
Brocade series,
ETERNUS SN200 series,
ExtremeSwitching VDX series 監視機能設定ツール
監視機能設定ツール(MIBファイル)(以下、本プログラム)は、SAN スイッチの Brocade series, ETERNUS SN200 series および コンバージドスイッチ ExtremeSwitching VDX seriesから送信されるSNMPトラップをSNMP監視ツールで翻訳するために必要なMIB(Management Information Base)ファイルであり、それ以外の用途に使用することはできません。ダウンロードは無料です。
