Microsoft Hyper-Vの無停止バックアップ/マルチパスで接続する制御・管理ソフトウェア
SnapManager® for Hyper-V™(SMHV)機能/ONTAP DSM

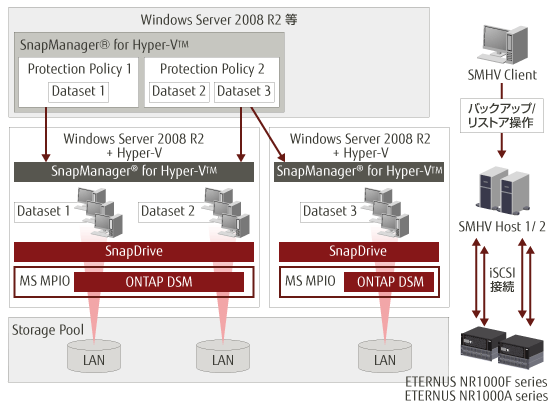

SnapManager® for Hyper-V™(以降SMHV)は、Microsoft Hyper-V(以降Hyper-V)でSnapDrive™の提供する仮想ディスク内で仮想マシンの運用を行なっている環境で利用します。
ストレージ管理者は、同一の保護ポリシーで管理する仮想マシンの単位をデータセットとして定義し、バックアップとリストアを行えます。
Hyper-Vの仮想マシンを停止することなく、NR1000F/NR1000A series上の仮想マシンのバックアップを行うことができます。
SMHVは、SnapMirrorを活用することで、遠隔地へのディザスタ・バックアップを実現します。

特長

SMHV機能

  • 仮想マシンのバックアップ時に同一ポリシーを持つデータセットを作成して、効率良く迅速なバックアップが可能となります。
    ポリシーには、以下のような種類があります。
    • 以前のバックアップを保持状態
    • バックアップのスケジュール
    • バックアップ後にSnapMirrorと連携して複製を作る
  • 仮想マシンを無停止でバックアップすることが出来ます。
  • Windows Server 2008 R2のCSV(Clustered Shared Volume) をサポートします。
  • 複数のSMHVホストをSMHVクライアントから、一元管理可能です。
  • 新規作成した仮想マシン(データセットに含まれていない仮想マシン)を自動的に検出します。

ONTAP DSM機能

  • NR1000F/NR1000A seriesとの接続を最適化するため、マルチパス制御部に関するWindowsレジストリの設定変更を行います。
    レジストリ変更の一部として、以下のような内容があります。
    • タイムアウト値の変更
    • リトライ回数 / 間隔の変更
  • マルチパスでの障害発生時、NR1000F/NR1000A seriesの障害情報をイベントログに記録します。その情報より、サーバ管理者は、障害切り分けや早期復旧が可能となります。(134種類のイベント情報、3段階のメッセージレベルとなります)
  • Windows標準コンソールであるMMCからのアクセスが可能です。デバイス情報、iSCSI session情報、MPIOポリシー情報 等、マルチパス接続に関する情報がまとめて表示されるため、現在のマルチパス構成の状態が容易に確認出来ます。

制御機構

SMHV

  制御機構名 内容 条件 等
SnapManager for Hyper-V
(どちらかを手配)注1
SMHV 制御機構 per Server
または
per Filer

per Serverの場合

  • Windows Severに設定
  • 使用するSeverの台数分が必要

per Filerの場合

  • NR1000F/NR1000A seriesに設定
  • 該当するTier区分の制御機構を使用
SnapDrive
(どちらかを手配)
SnapDrive 制御機構
リストア SnapRestore制御機構 Tier リストア時に必要
ミラーリング SnapMirror制御機構 Tier ミラーリング時に必要
iSCSI 接続 ONTAP DSM制御機構 サーバ単位 Data ONTAP 8.0以降でのマルチパス接続時に必須
iSCSI制御機構 Tier 必須
Windows Host Utilities制御機構 サーバ単位 ONTAP DSM使用時に必須

(注1)SMHVクライアントは、制御機構不要です。

ソフトウェア

以下は、必須手配となります

  • SnapManager 1.0 for Hyper-V
  • SnapDrive 6.2 for Windows

以下は、Data ONTAP 8.0以降でのマルチパス接続時に手配します。

  • ONTAP DSM 3.3.1
  • Windows Host Utilities 5.3

ONTAP DSM

  制御機構名 内容 条件 等
iSCSI 接続 ONTAP DSM制御機構 サーバ単位 必須
iSCSI制御機構 Tier 必須
Windows Host Utilities制御機構 サーバ単位 必須

ソフトウェア

以下は、必須手配となります

  • ONTAP DSM3.3.1
  • Windows Host Utilities 5.3

Windows ホスト

SMHV

SMHV ホスト サポートハードウェア SMHV サーバー
CPU :1.4GHz 以上のx64 プロセッサ
メモリ:1GB(仮想マシンOSごとにメモリの追加が必要)
SMHV クライアント
サポートしているOSが動作するハードェア
SMHVサポート ホストOS Microsoft Hyper-V Server 2008 R2
Microsoft Windows Server 2008 R2 DCE
Microsoft Windows Server 2008 R2 EE
Microsoft Windows Server 2008 R2 SE
SMHVクライアントサポートOS Microsoft Hyper-V Server 2008 R2 (x64)
Microsoft Windows Server 2008 R2 DCE(x64)
Microsoft Windows Server 2008 R2 EE (x64)
Microsoft Windows Server 2008 R2 SE (x64)
Microsoft Windows Server 2008 R2 DCE (x64)
Microsoft Windows Server 2008 R2 EE (x64)
Microsoft Windows Server 2008 R2 SE (x64)
Microsoft Windows Server 2008 EE (x64)
Microsoft Windows Server 2008 EE (SP2 x64)
Microsoft Windows Server 2008 SE (x64)
Microsoft Windows Server 2008 SE (SP2 x64)
Microsoft Windows Server 2003 R2 EE (SP2 x86/x64)
Microsoft Windows Server 2003 R2 SE (SP2 x86/x64)
Microsoft Windows Server 2003 EE (SP2 x86/x64)
Microsoft Windows Server 2003 SE (SP2 x86/x64)
Microsoft Windows Vista Business (SP2 x86)
Microsoft Windows Vista Enterprise (SP2 x86)
Microsoft Windows Vista Ultimate (SP2 x86)
SMHVサポート 仮想マシンOS Microsoft Windows Server 2003 EE (SP2 x84/x64)
Microsoft Windows Server 2003 SE (SP2 x64)
Microsoft Windows Server 2003 R2 EE (SP2 x86/x64)
Microsoft Windows Server 2003 R2 SE (SP2 x86/x64)
Microsoft Windows Server 2008 EE (x64)
Microsoft Windows Server 2008 EE (SP2 x64)
Microsoft Windows Server 2008 R2 EE (x64)
Microsoft Windows Server 2008 R2 SE (x64)
Microsoft Windows Server 2008 SE (x64)
Microsoft Windows Server 2008 SE (SP2 x64)
Microsoft Windows Vista Business (SP1 x86/x64)
Microsoft Windows Vista Business (SP2 x86/x64)
Microsoft Windows Vista Enterprise (SP1 x86/x64)
Microsoft Windows Vista Enterprise (SP2 x86/x64)
Microsoft Windows Vista Ultimate (SP1 x86/x64)
Microsoft Windows Vista Ultimate (SP2 x86/x64)
Microsoft Windows XP Pro
Microsoft Windows XP Pro (SP2 x86/x64)
Microsoft Windows XP Pro (SP3 x86)
Novell SUSE SLES 10 (SP1 32-bit/64-bit)
Novell SUSE SLES 10 (SP2 32-bit/64-bit)

ONTAP DSM

サポートOS Microsoft Hyper-V Server 2008 R2 (x64)
Microsoft Windows Server 2008 R2 DCE (x64)
Microsoft Windows Server 2008 R2 EE (x64)
Microsoft Windows Server 2008 R2 SE (x64)
Microsoft Windows Server 2008 DCE (x86/x64/IA64)
Microsoft Windows Server 2008 EE (x86/x64/IA64)
Microsoft Windows Server 2008 SE (x86/x64/IA64)
Microsoft Windows Server 2008 DCE (SP2 x86/x64/IA64)
Microsoft Windows Server 2008 EE (SP2 x86/x64/IA64)
Microsoft Windows Server 2008 SE (SP2 x86/x64/IA64)
Microsoft Windows Server 2003 EE (SP2 x86/x64)
Microsoft Windows Server 2003 SE (SP2 x86/x64)
Microsoft Windows Server 2003 R2 EE (SP2 x86/x64)
Microsoft Windows Server 2003 R2 SE (SP2 x86/x64)

(注)本ページでご紹介している製品・機能・サポート内容などは都合により予告なく変更することがありますので予めご了承ください。
