本ページの製品は2024年4月1日より、エフサステクノロジーズ株式会社に統合となり、順次、切り替えを実施してまいります。一部、富士通表記が混在することがありますので、ご了承ください。

今までに発表した製品：Brocade 7840 エクステンションスイッチ

「Brocade 7840 エクステンションスイッチ」は2023年4月30日に販売終息しました。
本ページで紹介している情報は、2023年4月30日時点のものです。

本製品の後継製品は、Brocade 7810 エクステンションスイッチとなります。

Brocade エクステンションスイッチ 概要
Brocade 7840

ファイバチャネル、FICON、IP ストレージ環境におけるデータセンター間でのデータトラフィックの絶え間ない増加に対応できるよう、優れたパフォーマンス、強力なセキュリティ、継続的な可用性、シンプルな管理を実現します。

ストレージ統合 / SAN統合

  • ストレージ統合によるストレージ・リソースの有効活用や管理コストの削減、投資コストの最適化が実現
  • 複数システムの集中バックアップと、LANのトラフィック低減でシステムの効率化が可能
  • ポート名やWWN（World Wide Name）よるゾーン毎のアクセス制御が可能
  • 異種サーバー環境でストレージ統合を行う場合でも高度なセキュリティを確保

高性能

  • カスケードトランキング機能によりスイッチ間の高帯域リンクを実現

リソース共有

  • FCルーティング機能により、異なるSANのリソース共有が可能。共有リソース以外は独立したSANとして存在するため、万が一の障害発生時に障害範囲を局所化し、別のSANに影響が拡大することがありません。

災害対策

  • FCIPトンネリング機能で、事業継続を実現するディザスターリカバリーシステムを構築することができます。本機能は、ETERNUS DXで遠隔地の筐体間でミラーリングする場合に最適。万が一の災害時におけるデータ保全が可能
  • 転送データの圧縮により、WAN回線の効率的な利用、データ転送性能の向上を実現
  • IP ストレージ間トラフィックを集約し、WAN 経由の長距離通信を実現。データの圧縮、暗号化、経路冗長、帯域制御など柔軟なトンネル設定が可能であり、WAN に最適化したTCP 制御により高いスループットを実現。（IPエクステンション機能）

容易な管理

  • Webブラウザを利用したステータスのモニタや性能の監視などが可能

SANの統合管理

  • ソフトウェアETERNUS SF Storage Cruiserにより、複雑なSANの構成管理、性能管理等を行うことが可能

関連情報

Brocade エクステンションスイッチ 仕様・諸元

転送能力・ポート数

モデル名Brocade 7840
転送能力FC16Gbit/s, 8Gbit/s, 4Gbit/s, 2Gbit/s （全二重）
GbE（FCIP）40Gbit/s, 10Gbit/s, 1Gbit/s （全二重）
総スループット最大384Gbit/s
アーキテクチャーノンブロッキング共用メモリスイッチ
レイテンシー（注1）700ns（注2）
最大フレームサイズFC2,112バイト
GbE（FCIP）9,216バイト
サービスクラスクラス2、3、F
メディアタイプFC（SWL）（注2）SFP+（16Gbit/s, 8Gbit/s, 4Gbit/sサポート）
SFP+（8Gbit/s, 4Gbit/s, 2Gbit/sサポート）
FC（LWL）（注2）
GbE（RJ-45銅線）-
GbE（USR、SR、LR）SFP（1Gbit/s）, SFP+（10Gbit/s）, QSFP（40Gbit/s）
最大ポート数FC24
GbE（FCIP）16（10, 1Gbit/s）/ 2（40Gbit/s）
最大接続距離FC（SWL）（注3）500m（2Gbit/s）/ 380m（4Gbit/s）
190m（8Gbit/s）/ 125m（16Gbit/s）
FC（LWL）25km（8Gbit/s, 16Gbit/s）
GbE（SR）（FCIP）550m（1Gbit/s）/ 300m（10Gbit/s）
GbE（LR）（FCIP）100m（40Gbit/s）
GbE（USR）（FCIP）10km（40Gbit/s, 10Gbit/s, 1Gbit/s）
外部インターフェースイーサネット（10/100/1000Base-T）、RS232-C
  • 注1
    接続条件により値が異なります。
  • 注2
    SWL ： Short Wave Length （短波長）、LWL ： Long Wave Length （長波長）
  • 注3
    接続距離はOM4ケーブル（8,16,32Gbit/s）の場合の値

ファブリックサービス

モデル名Brocade 7840
Simple Name Server標準搭載
RSCN（Registered State Change Notification）標準搭載
Zoning標準搭載
Web Tools標準搭載
カスケードトランキング標準搭載
FCルーティングオプション
FCIPトンネリング標準搭載
Virtual Fabrics標準搭載
アドバンスト・エクステンション標準搭載
アダプティブ・ネットワーキング標準搭載
Fabric Vision（注1）オプション
IPエクステンション（注2）標準搭載
  • 注1
    SAN性能モニタリング、Fabric Watchの機能を統合した機能です。
  • 注2
    IPストレージの遠隔地転送機能です。

設置諸元

モデル名Brocade 7840
外形寸法（W×D×H）440 × 609 × 87mm
質量20kg
電源条件電圧AC100～240V
相数単相
周波数50Hzまたは60Hz
最大所要電力492W
最大発熱量1,772kJ/h
周囲環境条件温度0～40°C
湿度10～85%RH
コンセント形状AC100V仕様NEMA 5-15
AC200V仕様NEMA L6-15

サポートサーバー/ストレージ

サポートサーバー

メーカー名機種
基幹IAサーバー富士通PRIMEQUEST
UNIXサーバー富士通SPARC Enterprise, PRIMEPOWER, S series
OracleSun Fire, Sun Blade, Sun Enterprise
HPHP9000 series, Integrity （注1）
IBMpSeries, RS/6000, System p, Power Systems （注1）
PCサーバー富士通PRIMERGY
その他各社PCサーバー
  • 注1
    他社サーバー接続につきましては、今後順次拡大予定です。

サポートストレージ

メーカー名機種
ハイブリッドストレージ富士通ETERNUS DX series ハイブリッドストレージシステム
ETERNUS NR1000F series ネットワークディスクアレイ
バーチャルテープETERNUS VT600 バーチャルテープ

特長・機能

Brocade series エクステンションスイッチがサポートする標準機能およびライセンスオプションです。製品ごとにサポート範囲は異なりますので、各機能紹介にある動作環境をご確認下さい。

ダウンロード（設定ツール/ファームウェア）

設定ツール

ツール名概要
Brocade series,
ETERNUS SN200 series,
ExtremeSwitching VDX series 監視機能設定ツール		監視機能設定ツール（MIBファイル）（以下、本プログラム）は、SAN スイッチの Brocade series, ETERNUS SN200 series および コンバージドスイッチ ExtremeSwitching VDX seriesから送信されるSNMPトラップをSNMP監視ツールで翻訳するために必要なMIB（Management Information Base）ファイルであり、それ以外の用途に使用することはできません。ダウンロードは無料です。

ファームウェア

Brocade series / ExtremeSwitching VDX seriesの最新版には、追加機能のサポート、またはファームウェアの修正データが含まれています。Brocade series / ExtremeSwitching VDX seriesは弊社が提供する最新版ファームウェアを適用して使用してください。
最新版は以下のお客様専用ホームページ「SupportDesk-Web」にて提供しています。
https://eservice.fujitsu.com/supportdesk-web/
なお、適用はお客様による作業となりますが、弊社に作業をご依頼される場合は、有償にて承りますので、弊社担当営業、または販社パートナーまでお問い合わせください。

詳細写真

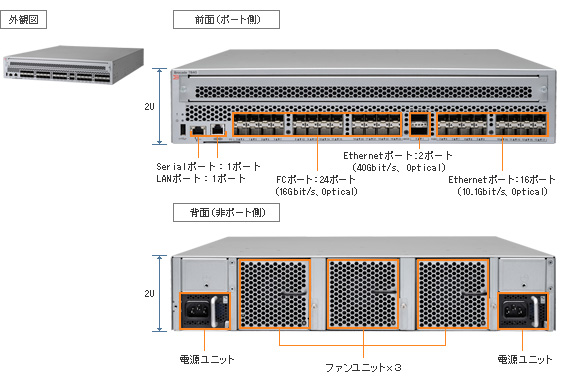

Brocade 7840 詳細写真
