CAESES

CAD機能と最適化機能を合わせ持つソフトウェア

CAESES（ケイシス）は自由曲面のパラメトリックモデルを作成し、それを解析ソルバーと連携して最適化することができます。つまりCAD機能と最適化機能を合わせ持つ、設計検討のためのソフトウェアです。企画や構想設計といった上流工程で設計空間を十分探索し、設計品質を高める環境を提供します。

• CAESESとCFDソルバーとの連携イメージ

機能紹介

CAD機能 ～パラメトリックモデリング～

CAESESの基盤は、パワフルで柔軟な3次元パラメトリックモデリングの機能であり、シミュレーション用に、特に流体解析（CFD）で利用することを念頭に技術開発されています。従来のCADとは異なり、CAESESが開発に注力してきたのは、例えば船体や航空機の外表面、回転機械のブレード、ダクトなど、流体性能が設計の支配的要素となる複雑な自由曲面をスマートにモデリングする機能です。従来のCADでユーザが組込めるパラメータと言えば、長さ・角度・オフセット量といった基本的な寸法のみですが、CAESESではスイープする断面の面積、重心位置、曲率、スイープパスの制御点などあらゆるパラメータを組込み、さらにその分布を関数で定義することも可能です。
また、ほとんどの著名なCFDソルバーとの連携が可能です。

プロペラのパラメトリックモデリング例

ピッチ角、翼弦長、翼厚などのパラメータの半径方向の分布を関数で定義しています。この関数を変更することで、いくつもの派生モデルの作成を自由に行うことができます。

• パラメータ分布の関数定義

CFD連携

CAESESは、CFD（もしくはその他のシミュレーション）ソフトを駆動し、制御することができる統合型プラットフォームです。バッチ実行が可能なCFDソフトならCAESESとの連携が可能です。Software Connectorというたった1つのGUI上で、CADデータの出力／設計変数の指定／外部ソルバとの連携／結果データの取込みや可視化／ASCII結果ファイルからの値抽出などが可能で、CFDソフトと連携した最適化サイクルの自動化を実現します。

• CFDとの連携設定画面

最適化・可視化機能

CAESESのパラメトリックモデルは、設計変更モデル・派生モデルの作成に非常に適しています。ベースとなるモデルがパラメータやその分布を定義する関数を組込んで作成されれば、容易に多くの設計変更モデル・派生モデルを自動生成することが可能です。従来CADで問題となるようなエラーや不整合は起こりません。この技術が、CFDによって設計空間を容易にくまなく探索することを可能にします。

CAESESは、初期の検討に用いる実験計画サンプリングや単一目的最適化から、局所解が多く存在するような非線形空間の探索に有効な多目的最適化まで、多くの洗練された最適化アルゴリズムを搭載しています。複数の設計案の結果は、一覧表で自由に並べ替えたり、グラフ化して比較することが可能です。
またCAESESは、独自で結果の可視化機能を持っており、流速ベクトルや圧力分布の可視化、断面図や等値面図の表示も可能で、ポストプロセッサを持たないオープンソースソルバのポストツールとしてもご利用頂くことができます。

• モデル管理と結果の一覧表示画面

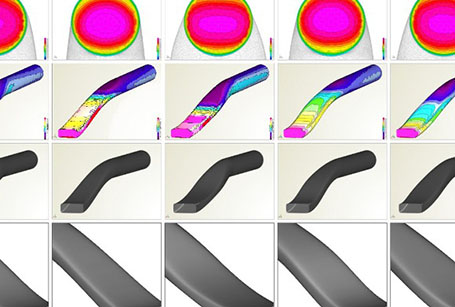

• テーブルによる横並び比較画面

• 評価関数のプロット

外部CADの形状修正機能

CAESESでイチからモデル作成するだけでなく、外部で作成されたCADを取り込んで形状変更・最適化することも可能です。

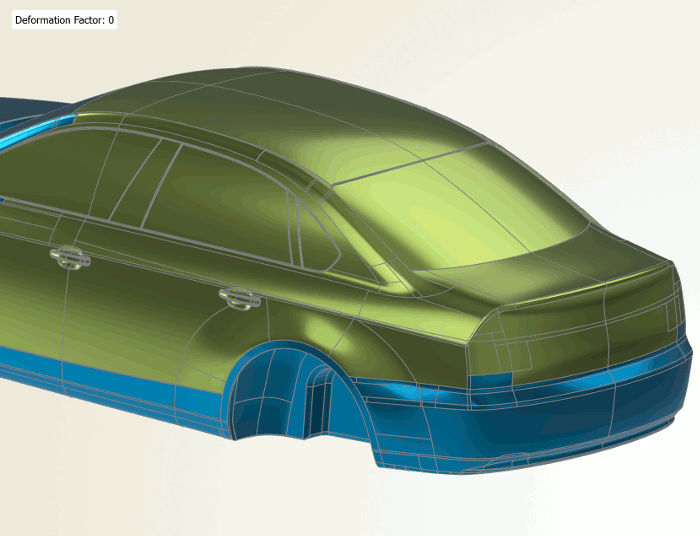

• モーフィング機能

スクリプト言語

CAESESの全てのコマンドは独自の言語で記述され、自動化やカスタマイズに威力を発揮します。

• スクリプトの作成・編集画面

導入・改善サポート

業務改善コンサル

実績の豊富なエンジニアが、CFD（流体解析）やFEA（有限要素解析）を適用したお客様の業務改善を支援します。

ハードも含めた導入のご提案

サーバーやワークステーションなど、富士通製品を含めた導入のご提案が可能です。
