Manufacturing Industry SolutionCOLMINA
VPS MFGで作成した組立手順情報とアニメーションを製造現場のモニターに表示し、電子作業指示を実現します。上位システムとの連携による作業指示情報取込や、電動工具との連携による人的ミス削減/実績収集に使用できます。
Manufacturing Industry Solution
COLMINA
デジタル生産準備
VPS 製造指示Viewer
VPS MFGで作成した組立手順情報とアニメーションを製造現場のモニターに表示し、電子作業指示を実現します。上位システムとの連携による作業指示情報取込や、電動工具との連携による人的ミス削減/実績収集に使用できます。
電子作業指示
COLMINA デジタル生産準備 VPS 製造指示Viewerが選ばれている理由
アニメーション電子指示VPS MFGで作成したアニメーションでどのようなスキルの作業者にもわかりやすく作業内容を伝えることが可能。
人的ミスの排除電動工具や検査機器と連携し、人的作業ミスを排除可能。
自動で実績収集各工程の作業工数を自動取得。チェックシート機能を使用した検査結果も併せて出力可能。
VPS MFGで作成したデータを製造現場で活用
VPS 製造指示Viewerの機能
電子作業指示
現場での組立指示に特化した画面構成
動画によるわかりやすい作業指示で作業品質向上に貢献します。
製造指示Viewer 画面例
- 目的の作業工程ページを素早く検索、表示可能
-
※VPS製造指示Viewer上からの操作に加えて、外部デバイスから再生させることも可能です。
-
- 画面レイアウトを変更することが可能です。
VPS MFG作成データをそのまま組立指示に活用

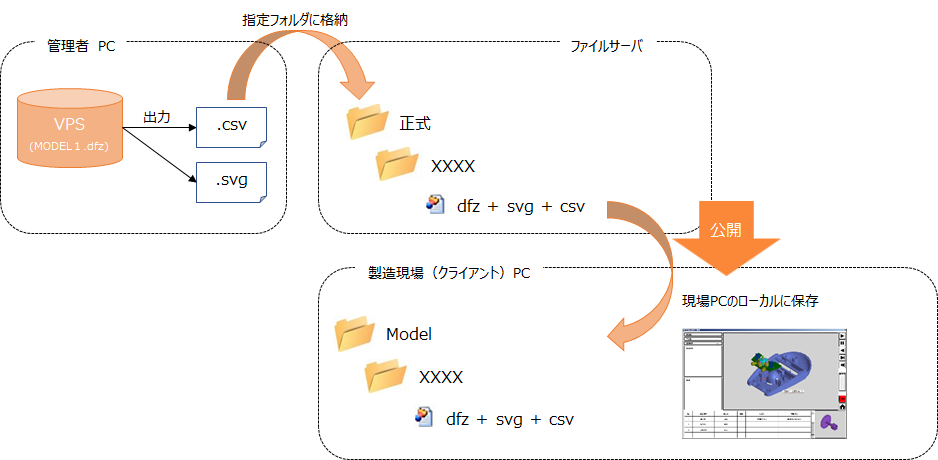

製造指示Viewer データ公開までの流れ
- 機種全体を工程ごとに閲覧できます。VPSファイルに分割して保存、配布する必要がありません。
- AVI等に出力して公開する場合と比較して、事前準備、管理工数を大幅に削減します。
実績収集
作業実績の自動取得
作業のトレーサビリティ取得に貢献します。
実績工数の取得
- 作業毎の実績工数を自動取得可能。
画面遷移したタイミングで実績工数を取得します。

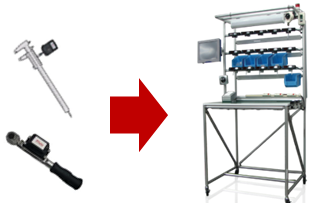

電動工具やデジタルピッキング棚と連携した実績取得
- ネジ締め工程の際に、電動工具と連携しネジ締め秒数とトルクアップカウントを取得可能。
- 計測器と連携し、計測実績を自動で記録可能。
- デジタルピッキング棚と連携し部品ピッキング指示と工数実績取得可能。
※画像提供：（株）アイオイ・システム、（株）Fiot

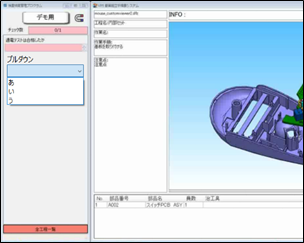

チェックシート機能
- チェックシートを画面上で入力可能。
検査結果が未入力の作業を確認したり、CSV出力も可能です。
カスタマイズ例

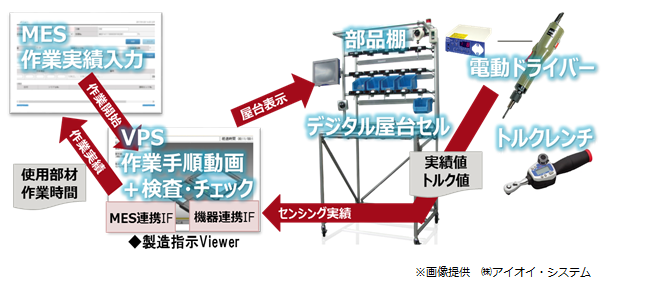

外部システム連携例
- 既存システムから製造指示Viewerを起動/作業実績を連携をさせることが可能です。
- 部品棚、電動ドライバー、電動トルクレンチとの連携をし、作業者の人的ミス削減や実績収集が可能です。
- 検査機能を持たせることにより、チェックシートをペーパーレス化することが可能です。

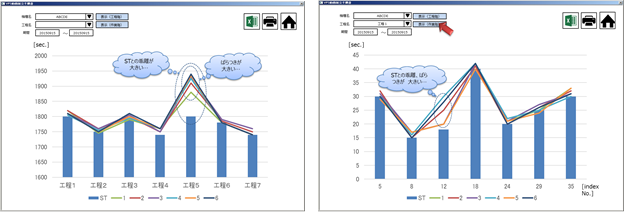

- BIツールへ実績情報を渡すことにより、工程毎や作業毎の実績分析が可能です。
製品情報
-
製品名 機能概要 VPS 製造指示Viewer VPS Viewer（有償版）に以下機能を追加 - 製造指示Viewerレイアウト変更
- 作業実績出力
- Fiot機器連携 ※サンプル提供
- チェックシート※サンプル提供

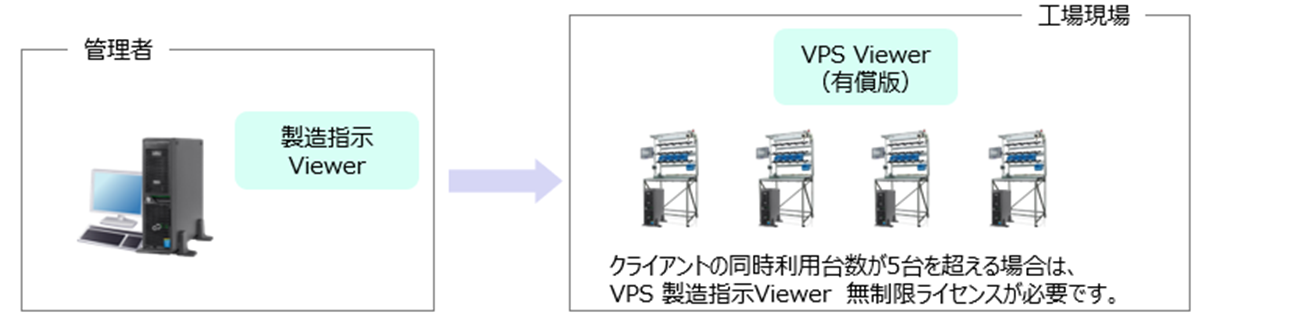

基本ライセンス クライアントライセンス VPS 製造指示Viewer 5ライセンス VPS Viewer（有償版）
利用クライアントライセンス上限：5本VPS 製造指示Viewer 無制限ライセンス VPS Viewer（有償版）
利用クライアントライセンス上限：無制限-
※製造指示Viewerは基本ライセンスのため単独では動作いたしません。
現場で同時利用する台数に合わせてVPS Viewer（有償版）をご用意頂く必要がございます。
-
- VPS/Viewer準拠
- .NetFramework4.5.1以上
