PRIMEQUEST 500Aシリーズ SCSIカードの実装確認方法
該当のSCSIカードが搭載されているかどうかを確認する場合は、MMB Web-UIで確認します。なお、搭載されている場所によって確認方法が異なります。
MMB Web-UIの操作については『PRIMEQUEST 500/400シリーズ リファレンスマニュアル』を参照してください。
IOUに搭載されている場合
MMB Web-UI画面の[System]-[IOU]-[IOU#x]-[PCI Slots]-[PCI Card Information]に、「LSI Logic / Symbios Logic 53c1030 PCI-X Fusion-MPT Dual Ultra320 SCSI」と表示されています。
PCI Boxに搭載されている場合
MMB Web-UI画面の[System]-[PCI Box]-[PCI Box#x]-[PCI Slots]-[PCI Card Information]に、「LSI Logic / Symbios Logic 53c1030 PCI-X Fusion-MPT Dual Ultra320 SCSI」と表示されています。

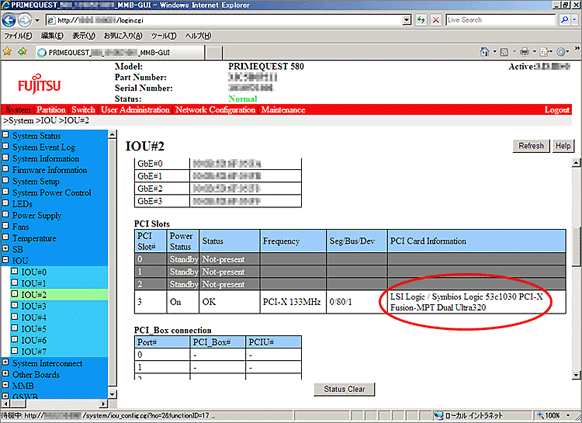

画面表示例
IOUに搭載されている場合は、MMB Web-UI画面には次のように表示されます。
