構造・熱解析ソフトウェア Jupiter-Designer for iCAD 機能詳細

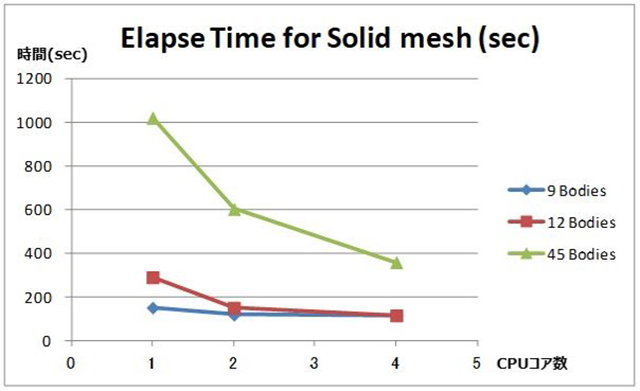

メッシュ並列作成機能

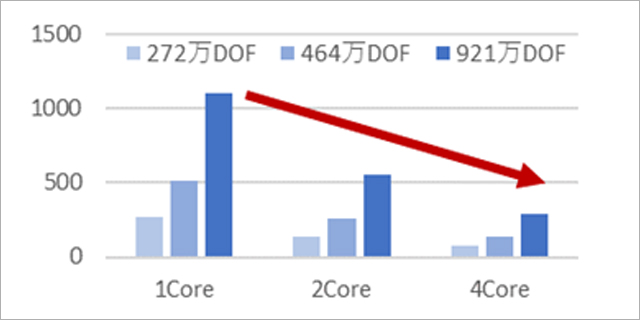

メッシュ作成を並列処理することで、大規模モデルのメッシュ作成がより高速になります。特に、部品点数が多いアセンブリモデルで高い効果が見られます。

並列処理によりメッシュ作成時間の大幅短縮を可能にします。

テトラ／ヘキサ／シェルメッシュ対応

並列メッシャーによる高品質メッシュ作成と驚異的な描画速度を実現します。

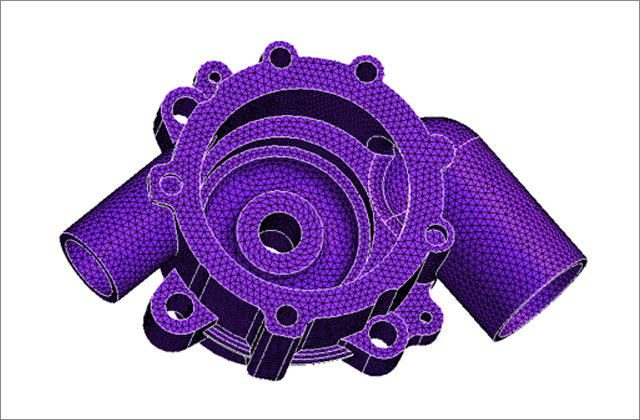

テトラ要素：

CAD形状に依存することなく、最適なメッシュを自動生成

ヘキサ要素：

一定断面形状はヘキサ要素で作成し、節点数を削減

シェル要素：

薄板板金パーツはシェル要素で作成可能

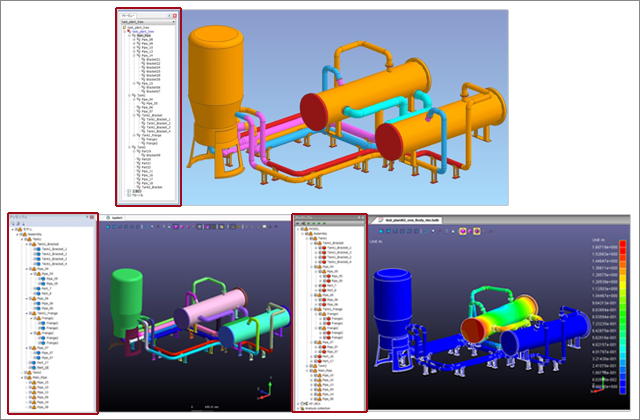

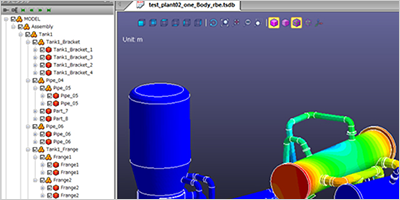

設計情報引き継ぎ

iCAD V7以上からJupiterとの連携機能が利用できます。iCADと解析の連携機能を活用することで製品開発の効率かを実現します。

【新規解析】

初回の解析実行時にiCAD/SXの3DモデルをJupiter-Designerへ自動的に取り込みます。
形状のみならず、材料情報も継承することができます。

【再解析】

初回の解析を実行した後、iCAD/SXで形状や材料を変更した際に、Jupiter-Designerで再度確認の解析を実行する際に使用します。
初回解析の入力ファイルを読み込むことで、形状変更や追加部品のメッシュを自動で作成し、境界条件も自動で引継ぎます。初回解析と同じ境界条件定義作業が無くなります。

いずれもシームレスな連携解析を実現し、作業効率アップに繋がります。
