変調方式毎に各通信環境（SNR:ノイズ）でどのぐらいの変調精度が取れるかを可視化します。
また、無線端末が移動する場合（フェージングあり）もシミュレーション可能です。

Select 1

Fading Model

• static
• rayleigh

Select 2

Modulation

• BPSK
• QPSK
• 16QAM
• 64QAM
• 256QAM

Select 3

SNR

• 0[dB]
• 5[dB]
• 10[dB]
• 15[dB]
• 20[dB]
• 25[dB]
• 30[dB]

ANALYSIS RESULT 解析結果

Point

1.赤点が基準点であり、赤点に近いほど精度がよくなります。また精度が悪化して他の赤点に近くなることでエラーが発生します。

2.変調精度が多値化することで、赤点同士が狭くなるため、ノイズの影響が大きくなります。

結果

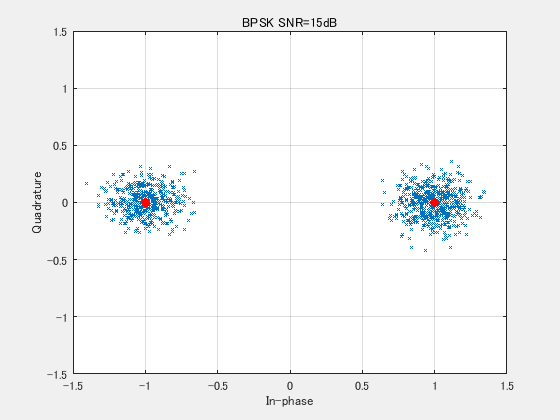

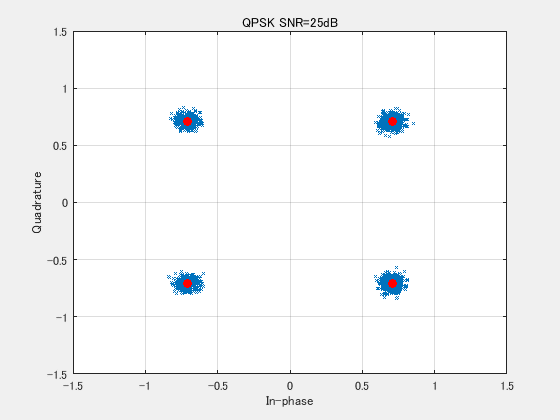

・通信が正常に行える状態と言えます。

Point

1.赤点が基準点であり、赤点に近いほど精度がよくなります。また精度が悪化して他の赤点に近くなることでエラーが発生します。

2.変調精度が多値化することで、赤点同士が狭くなるため、ノイズの影響が大きくなります。

結果

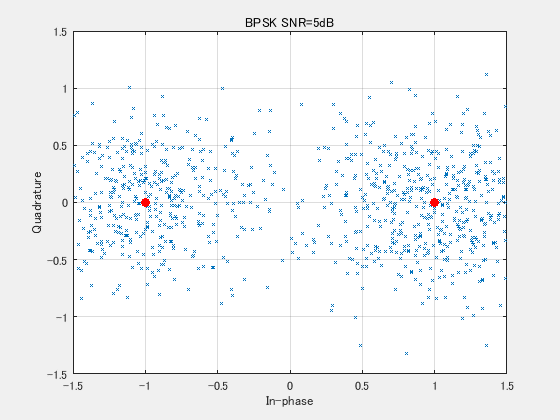

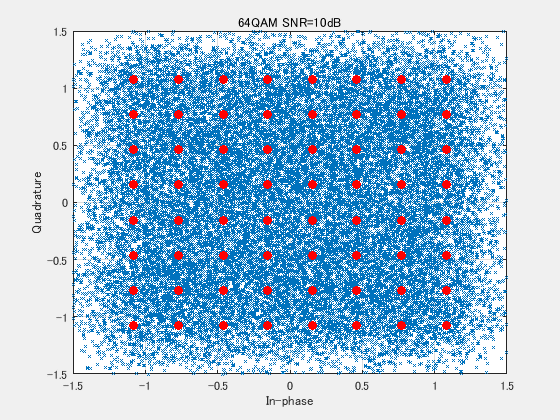

・通信エラーが発生する状態（他の赤点に近くなっている）

・誤り訂正（LDPCもしくはBCC）などの対策が必要です。

Point

1.赤点が基準点であり、赤点に近いほど精度がよくなります。また精度が悪化して他の赤点に近くなることでエラーが発生します。

2.変調精度が多値化することで、赤点同士が狭くなるため、ノイズの影響が大きくなります。

結果

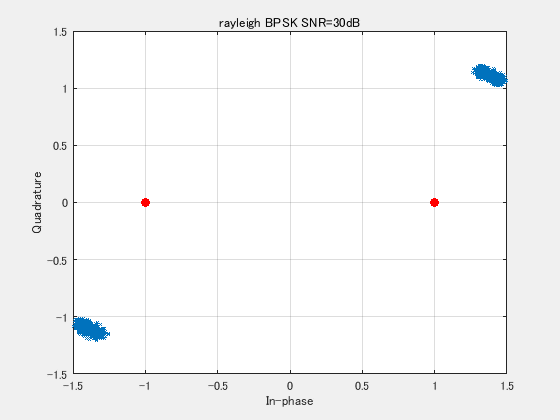

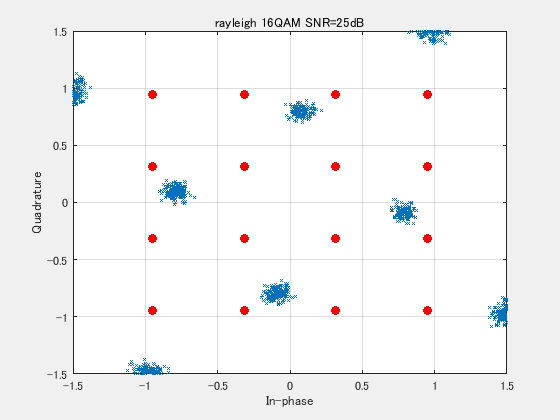

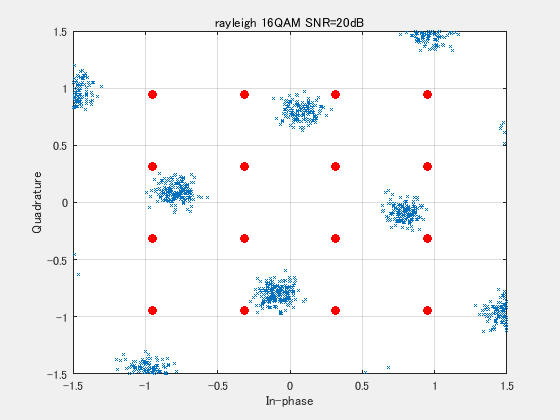

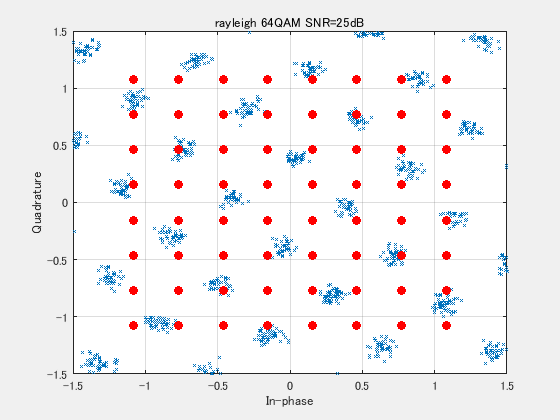

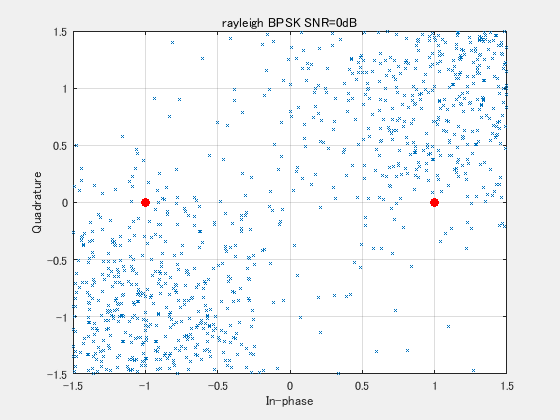

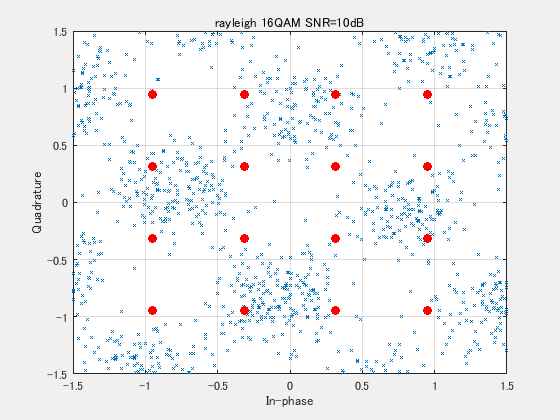

・無線端末が移動しているため、フェージングなどの影響により、位相が回ってしまったり大きさが変動するようになってしまってます。

・フェージング対策や誤り訂正（LDPCもしくはBCC）などの対策が必要です。

誤り率を変調方式、BCC符号化率のパラメータを振ってシミュレーションした結果です。
通信環境（SNR:ノイズ）で、どういった変調方式をつかうか、BCC符号化率をどうするかの検討が可能です。

ANALYSIS RESULT 解析結果

Parameter List

IEEE802.11ac
PSDU Size 1000 [bit]
MCS {0, 1, 2, 3, 4, 5, 6, 7, 8}

誤り率を変調方式、LDPC符号化率のパラメータを振ってシミュレーションした結果です。
通信環境（SNR:ノイズ）で、どういった変調方式をつかうか、LDPC符号化率をどうするかの検討が可能です。

ANALYSIS RESULT 解析結果

Parameter List

・Transport block size 5000 [bit]

・Target Code Rate {0.33, 0.50, 0.66}

・Modulaton Order {QPSK, 16QAM, 64QAM, 256QAM}

一例

・SNR=0dBでもエラーフリーに近い通信をするためにはQPSK R=1/3が必要です。
