構造解析ソリューション

FUJITSU Technical Computing SolutionMarc

大規模解析にも柔軟に対応可能な汎用非線形構造解析ソフトウェアです。航空宇宙・重工業・自動車・電機・電子・建設・医療関係をはじめとするさまざまな産業分野の解析を支援し、最終的な設計の決定段階において活用されています。

製品概要

最初に全自動接触解析機能を実装したコードで、それ以来今日までトップクラスの接触解析機能を提供しています。
また、単なるマトリクスソルバーの並列化にとどまらず、マトリクスアセンブリおよび応力リカバリーを含む有限要素解析プロシージャすべてを並列化し、大規模問題に対応しています。もちろん、ロバスト性の高い自動時間増分調整機能、汎用的で広範な解析・材料・要素・機能のライブラリを選択的に組み合わせて使用することにより、線形解析はもちろん様々な非線形要因を考慮した静的および動的な非線形解析、熱およびMulti-Physicsまで、幅広い解析ニーズに対応できます。

Marcの機能

解析ライブラリ

全自動接触解析 node to segment
segment to segment
梁接触
シェルエッジ接触
接着
破壊力学 J積分
VCCT(Virtual Crack Closure Technique)
剥離
全体リメッシュを使用した亀裂進展シミュレーション
マニュファクチャリング
シミュレーション		 溶接
切断／切削
NC工具シミュレーション
摩耗シミュレーション
連成解析 熱 － 構造
電流 － 構造
静電場 － 構造
静磁場 － 熱
静磁場 － 構造
電流 － 熱
電流 － 熱 － 構造
動磁場 － 熱
音響 － 構造
非構造解析 熱
電流
静電場
静磁場／動磁場
音響

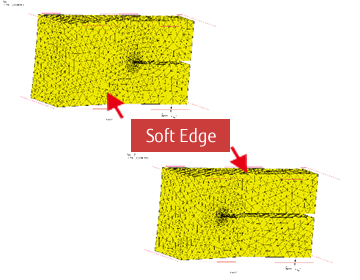

  • 全体リメッシュによる亀裂進展解析。全体リメッシュ後も、モデル形状の特徴であるエッジは維持されている。

非線形材料ライブラリ

弾塑性材料
（等方性／異方性）		 Mises / Drucker - Prager / Barlat 材料
Mohr － Coulomb 材料
Exponential Cap 材料
非線形弾性材料
（エラストマ／ゴム）		 完全な5項 Mooney 材料
Mooney / Ogden / Foam 材料
並列レオロジー材料
複合材料 積層複合材料／混合型複合材料
特殊材料 ピエゾ素子
ガスケット
形状記憶合金

要素ライブラリ

  • 2D / 3D要素
    梁 / シェル / 連続体
  • 完全積分 / 低減積分要素
  • 非圧縮要素

梁 - シェル接触

機能ライブラリ

    • 2D / 3D全体リメッシュ
    • Adamsインターフェイス（MNF出力）
    • MSC Nastranインターフェイス（DMIG出力）
    • 自動時間増分調整機能
    • Air Cavity機能
    • 放射形態係数の自動計算
    • ユーザーサブルーチン
    • 領域分割法による並列化処理

専用プリポストMentat

MentatはMarc専用の会話型プリポストソフトウェアです。多彩なCADインターフェイスと強力なオートメッシュ機能により、複雑なモデルも短時間で有限要素モデルにすることができます。全自動接触解析機能（CONTACT）やMarc DDM機能をはじめとする、あらゆるMarcの非線形データの作成をサポートしており、ジョブの実行、モニタリング機能にも対応しています。
また、単なるプリポストソフトウェアにとどまらず、実験結果から材料特性を同定するExperimental Data Fitting機能を備えており、Marcを解析面からもサポートします。オプションを追加することにより、6面体要素による3次元モデルの自動メッシュ分割も可能です。

機能

    • 使いやすくかつ効率的なモデル作成
    • 充実したMarc入力データのサポート
    • 材料主軸の3D表示機能
    • 梁断面の3D表示機能
    • 解析の実行およびコントロール
    • 各CADおよびFEAプログラムとのインターフェイス
    • 全体リメッシュに対応した結果処理機能

  • ソリッドモデルに修正を加えると自動的にメッシュ分割や境界条件も変更される。（Generative機能）

動作環境

ハードウェア Intel/AMD x86 (64bit)
OS Windows 10, Linux
※その他のOSについては、お問い合わせください。

販売地域

富士通による本ソフトウェアの販売およびサポート可能な地域は日本国内に限ります。
