12．複数の病室を有する病院において無線LAN品質を評価する技術
特許番号： 6549445号（名称：測定方法）
病院などの広い建物の中に構築された無線LANネットワークの通信品質について、フロアの病室ごとに効率的に通信品質評価のための測定を行う技術です。
概要
測定時刻の制御を自動化し、一定の時間幅でパケットを測定します。測定したフレーム数／平均ビットレート／リトライ率等を一体化して表形式で表示させ、測定結果の値が所定値未満の場合に、文字表示の色を変えることで、測定結果の良否判定を効率化できます。
本特許を実現する仕組み例
例）病室ごとに無線LAN品質の評価を実施する場合

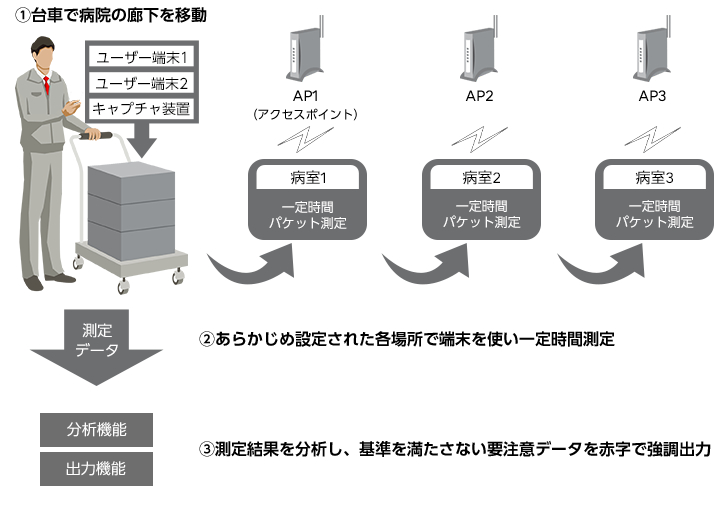

＜測定概略図＞
| MACアドレスAA:BB:CC:DD:EE:EF | データフレーム数 | 平均ビットレート | リトライ率 | |||||
|---|---|---|---|---|---|---|---|---|
| 測定地点 | 測定開始 時刻 |
測定終了 時刻 |
（基準:50個以下） | （基準:15Mbps以下） | （基準:70%以上） | |||
| 受信 | 送信 | 受信 | 送信 | 受信 | 送信 | |||
| 病室1 | 2022/1/1 9:00:00 | 2022/1/1 9:01:00 | 207 | 198 | 54.0 | 54.0 | 3.4 | 2.0 |
| 病室2 | 2022/1/1 9:08:00 | 2022/1/1 9:09:00 | 472 | 726 | 3.9 | 4.9 | 73.9 | 69.7 |
*平均ビットレート、リトライ率が所定値未満の場合に赤字で強調
