2次元FEM地盤解析支援システム

FUJITSU 建設業ソリューション
AFIMEX-GT（エーファイメックス ジーティー）

＜FCENAシリーズ＞

地盤変形解析（線形/非線形/弾塑性）、圧密解析（土水連成）、浸透流解析（定常/非定常）、動的解析（地震応答解析）、液状化解析（地震時の土水連成）、およびALID手法による液状化残留変形解析を行うことができます。CAD操作による地盤と構造物の定義やメッシュの自動生成、アニメーション等による解析結果のビジュアル化などプレポスト機能が充実しています。

特長

  • 地盤・構造物の応力、変形、安定の解析を総合的に支援
  • モデル化から解析処理まで完全自動処理
  • 簡易な入力により地盤～構造物モデルを生成
  • 非線形特性、地盤バネ、荷重を自動生成することにより入力から結果表示までの時間を大幅に短縮

地盤解析専用のプレ機能

形状設定

  • 簡易操作による地盤や構造物の形状定義
  • 汎用CADデータ（DXF形式ファイル）連携による地層・構造物、またはメッシュデータ生成
    • LINE,POLYLINE,LWPOLYLINE情報を形状線分またはメッシュとして読み込み
    • HATCH情報を形状面として読み込み

メッシュ分割

  • 充実したメッシュ分割範囲（ブロック）の設定方法（線分設定、自動設定、パターン設定、領域指定）により、大型モデルでも簡単に設定が可能
  • 最適メッシュの自動生成と便利なメッシュ診断
  • 円形、馬蹄形、山岳など21種類のトンネル形状に対応したメッシュパターン機能を内蔵

モデル化

  • 施工過程の並列表示やジョイント要素の視覚化など多彩な表示機能
  • 地層ごとに任意の色で表示可能
  • 地層のグループごとに色を同系色に一括で設定可能
  • 物性番号を地層中心に表示する機能
  • 物性番号のフォントサイズ任意指定対応
  • I端J端設定機能の二重梁への対応
  • 梁端ピン結合マークの大きさ選択対応

共通

  • 手のひらツールやマウスホイールによる拡大・縮小

地盤解析専用のポスト機能

  • 解析結果図出力機能（モデル図、応答図、ベクトル図、コンター図、グラフ図、時刻歴応答図）
  • 解析結果図に節点番号の吹き出し表示機能
  • 解析結果リスト出力機能（節点変位、断面力、ひずみ、応力）
  • Excelファイル出力機能（抽出した節点変位・要素応力、梁断面力）
  • アニメーション出力機能（動的解析、圧密解析、浸透流解析、液状化解析）
  • 報告書出力機能（報告書形式のExcel帳票出力、作図一括出力）
  • CSV出力機能
    梁設定位置における変位量出力（地盤解析、圧密解析、動的解析、液状化解析オプション、液状化時残留変形解析オプション）
  • DXF出力機能
    • 解析結果図（DXF形式ファイル）をCADソフトで読み込むことが可能
    • 出力されるDXFファイルのカラー面塗り対応

さまざまな連携機能

  • 静的解析オプションのFLIP形式メッシュデータの読み込み機能
  • 静的解析と動的解析の結果の重ね合わせ機能
  • 「鉱業上使用する工作物等の技術基準を定める省令の技術指針（内規） 平成24年11月30日制定」に対応した「液状化に伴う円弧すべり安全率照査」に対応
  • 浸透流解析と斜面安定解析「COSTANA」の連携機能（等水圧値、地盤形状）
  • 斜面安定計算「COSTANA」および圧密沈下計算「DECALTO」の地層形状および水位線データの読み込み
  • 地盤変形解析、動的解析と斜面安定計算「COSTANA」の連携機能により、残留変位量を計算
  • NEXCO「設計要領第一集 土工編 第6章 高盛土・大規模盛土」（2009年7月）
  • 浸透流解析、地盤変形解析、動的解析の連携機能（ダム耐震性能照査のための渡辺・馬場法およびたん水解析）
    農林水産省「国営造成農業用ダム耐震性能照査マニュアル 平成24年3月」
    国土交通省国土技術政策総合研究所「大規模地震に対するダムの耐震性能照査に関する資料,2005」

商品体系

基本システム2次元FEM地盤解析支援システム
オプションシステム
  • 2次元地盤変形解析（SANC）
  • 2次元圧密解析（DACSAR）
  • 2次元浸透流解析（SEEPAGE）
  • 2次元動的解析（SAMBA）
  • 2次元液状化解析（DACSAR-D）
  • ALID手法による液状化残留変形解析（LDSP）

機能

地盤変形解析（SANC）

解析種別線形解析、非線形解析、弾塑性解析、粘弾性解析、No-Tension解析（弾性体）
要素種類平面ひずみ要素、アイソパラメトリック要素、梁要素、ジョイント要素、M-Φ要素
荷重条件自重、節点集中荷重、分布荷重、強制変位、静水圧、泥水圧、震度法による慣性力、掘削による応力解放力
解析結果図モデル図、応答図、すべり安全率図、コンター図、グラフ図
連携浸透流オプションから水圧を連携（注1）、FLIP形式メッシュデータの入出力

動的解析（SAMBA）

解析種別複素応答解析,等価線形化法
要素種類平面ひずみ要素、梁要素（バネを考慮）、ひずみ依存特性
荷重条件地震波地層中間入力、地震波基盤入力、点加振（荷重）、点加振（加速度）、付加質量（各方向）
境界条件基盤固定境界、基盤粘性境界、側方伝達境界、側方粘性境界、3次元粘性境界（成層地盤）
解析結果図モデル図−要素分割、応答図、コンター図、時刻歴応答図
渡辺・馬場法によるすべり量計算（注1）
連携地盤変形解析の計算結果との応力の重ね合わせ機能
地盤変形解析・動的解析を連携してFL算定と過剰間隙水圧の算定し、過剰間隙水圧を作用させて、円弧すべりによる安全率計算する機能（注1）
地盤変形解析の計算結果の読み込みによるひずみ依存性の補間機能（NEXCO設計要領対応）
斜面安定計算システム「COSTANA」との連携（NEXCO設計要領対応）
浸透流解析（SEEPAGE）、地盤変形解析（SANC）連携（注2）

圧密解析（DACSAR）

解析種別平面ひずみ解析、軸対称解析
要素種類平面ひずみ要素、梁要素、トラス要素、軸対称シェル要素、ジョイント要素
荷重条件自重、節点集中荷重、分布荷重、強制変位、変位のゼロクリア
材料砂（線形材料）、粘土（関口・太田モデル）、ドラガー・プラガー材料、修正カム・クレイ型材料、ECモデル型材料、LCモデル型材料、双曲線型材料
解析結果図モデル図−要素分割、応答図、コンター図、グラフ図

浸透流解析（SEEPAGE）

解析種別定常浸透流解析、非定常浸透流解析
解析モデル2次元鉛直問題、軸対称問題、2次元平面問題
解析条件全水頭値、圧力水頭値、節点流量、浸出面、水位変動面（2面）、井戸の揚水量、時系列降雨、時系列揚水、不透水要素
解析結果図モデル図、ベクトル図、コンター図、時刻歴図
連携斜面安定計算システム「COSTANA」と連携（等水圧値、地盤形状）
地盤変形オプションへ水圧を連携（注2）

液状化解析（DACSAR-D）

解析種別時刻歴応答解析
要素種類平面ひずみ要素、梁要素
荷重条件地震波基盤入力
境界条件基盤固定境界、基盤粘性境界、側方等変位境界
解析結果図モデル図−要素分割、応答図、コンター図、時刻歴応答図

ALID手法による液状化残留変形解析（LDSP）

解析種別ALID手法解析（液状化判定＋流動解析）、初期応力解析、液状化後の圧密解析
要素種類平面ひずみ要素、梁要素、トラス要素、ジョイント要素
材料非線形モデル弾性材料、MC/DP（引張側降伏の考慮）、e-logP、バイリニア、粘土弱化、カムクレイ材料
液状化特性安田・吉田式、安田・稲垣式、任意の剛性低下式の登録、水圧消散時の体積変化式（石原・吉嶺の方法）
荷重条件集中荷重、分布荷重、強制変位、地震動レベル1、2（タイプⅠ、Ⅱ）
解析結果図モデル図−要素分割、応答図、コンター図
対応基準国土交通省制定
「河川構造物の耐震性能照査指針・同解説　平成24年2月」
「河川構造物の耐震性能照査指針・同解説　平成28年3月」（注3）
連携RIVERUSの「河川RC構造物の耐震設計サブシステム（SRIST）」へ連携
バネ低減率DE算定［道路橋示方書・同解説（平成24年3月）］
  • （注1）
    「鉱業上使用する工作物等の技術基準を定める省令の技術指針（内規）　平成24年11月30日制定」に対応した「液状化に伴う円弧すべり安全率照査」に対応
  • （注2）
    ダム耐震性能照査のための渡辺・馬場法およびたん水解析
    • 農林水産省「国営造成農業用ダム耐震性能照査マニュアル 平成24年3月」
    • 国土交通省国土技術政策総合研究所「大規模地震に対するダムの耐震性能照査に関する資料,2005」
  • （注3）
    V7.2以降。平成28年 河川構造物の耐震性能照査指針に準拠した「液状化判定」、「浮力の影響を考慮した仮想バネ」、「拘束圧に応じたせん断剛性補正」の機能が追加されています。

画面例

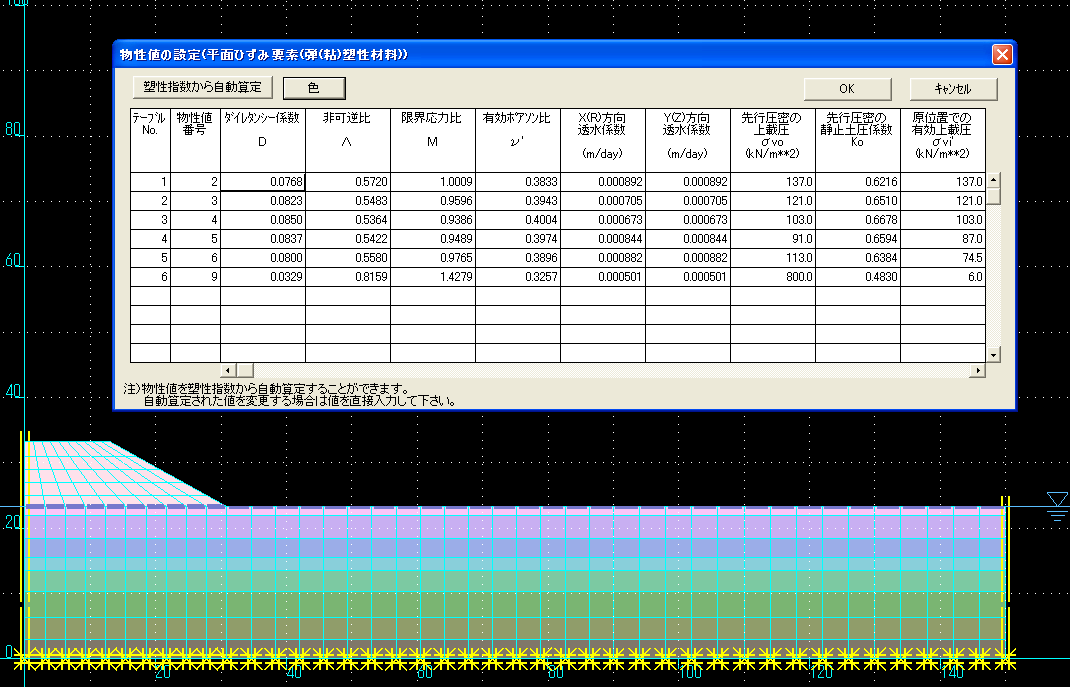

地盤解析専用のモデリング機能
地盤解析専用のモデリング機能
拡大イメージ (68 KB)
圧密解析
圧密解析
拡大イメージ (38 KB)
浸透流解析
浸透流解析
拡大イメージ (10 KB)
液状化解析
液状化解析
拡大イメージ (30 KB)
動的解析
動的解析
拡大イメージ (113 KB)
液状化残留変形解析
液状化残留変形解析
拡大イメージ (125 KB)
渡辺・馬場法円弧すべり図（動的解析）
渡辺・馬場法円弧すべり図（動的解析）
拡大イメージ (37 KB)
渡辺・馬場法時刻歴図（動的解析）
渡辺・馬場法時刻歴図（動的解析）
拡大イメージ (23 KB)

動作環境

ハードウェアWindows 10、Windows 11が稼動するパソコン
出力装置Windowsドライバが提供されているプリンタ/プロッタ
適応OSWindows 10、Windows 11
メモリ4GB以上
ハードディスク作業領域（スワップ）としてハードディスクの空き領域が100MB必要です。
また上記以外にデータ領域が必要となります。
  • （注3）
    日本語版OSのみ対応

お客様サポート

有償サポートについて

  1. レベルアップ製品のご提供
    • レベルアップ製品のご提供（操作性改善、一部機能アップ等のご提供）
  2. Q&Aサポート
    • Q&Aへのレスポンスレベルについては、受付から1時間以内を目処に第一報をご連絡させていただきます。
  3. サポート時間について
    • 9時30分～17時（平日）（土日・祝日・年末年始等の弊社休業日は時間外とさせていただきます。）

価格

システム名標準販売価格（税別）
AFIMEX-GT 基本システム
サポート費
550,000円
100,000円/年
2次元地盤変形解析 オプション
サポート費
440,000円
60,000円/年
2次元圧密解析 オプション
サポート費
330,000円
45,000円/年
2次元浸透流解析 オプション
サポート費
330,000円
45,000円/年
2次元動的解析 オプション
サポート費
770,000円
105,000円/年
2次元液状化解析 オプション
サポート費
770,000円
105,000円/年
2次元液状化残留変形解析 オプション
サポート費
330,000円
45,000円/年
