揚排水機場および上下水道施設の耐震設計支援システム

FUJITSU 建設業ソリューション
PUMPLAN(ポンプラン)

<FCENAシリーズ>

河川施設の揚排水機場および上下水道施設の池状構造の貯水槽を対象とした耐震設計計算を行うシステムで、5層13径間までの大規模構造物の解析が行えます。

システムの対象構造物

特長

  • さまざまな地盤応答解析、構造物の耐震設計法を用意しており、多様な組み合わせを実現
  • 簡易な入力で、任意な形状・大規模な構造物のモデル化が可能
  • モデル化から解析処理まで完全自動処理
  • 設計者をサポートする自動計算機能(地盤バネ、荷重、非線形特性)
  • 豊富な出力機能(作図、計算書、CSV出力)

さまざまな耐震設計法

地盤応答解析

  • 均質表層地盤モデルによる簡便法
  • 1次元多層地盤モデル(重複反射理論)による地震応答解析(SHAKE)
  • 地盤応答値の直接入力可能

構造物の耐震計算

  • 震度法(地震時保有水平耐力法)
  • 震度法(プッシュオーバー解析)
  • フレーム法による応答変位法
  • FEMによる応答震度法

簡易な入力でモデル化が可能

  • 任意な形状の矩形構造物の作成が可能
  • 5層13径間までの大規模構造物に対応
  • 節点座標を意識しない簡易な入力(構造物情報から節点・梁要素を自動生成)

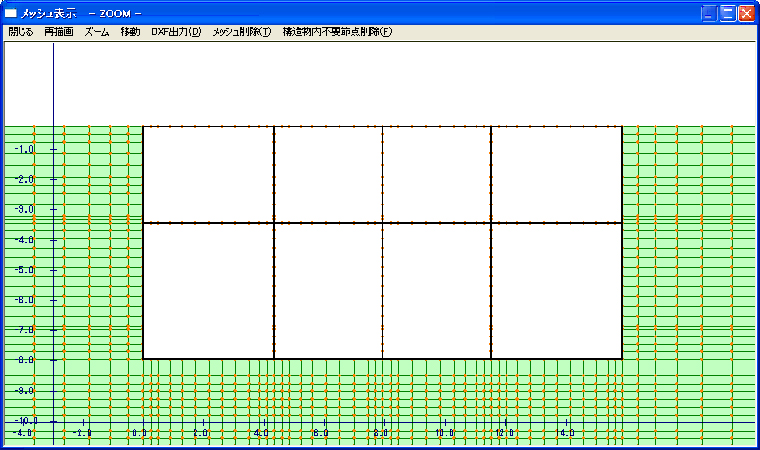

  • 自動メッシュ作成機能
自動メッシュ作成機能

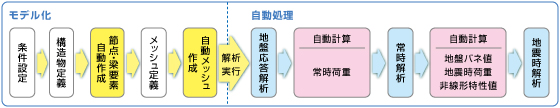

完全自動処理

完全自動処理

設計者をサポートする自動計算機能

地盤バネの自動計算

  • 既往の推定式による算定(トンネルライブラリー及び道路橋示方書に対応)
  • FEM強制変位法による算定

常時、地震時荷重の自動計算

[常時]
  • 自重、上載荷重、側方土圧水圧、下床版反力、任意分布荷重、任意集中荷重
[地震時]
  • 地盤変位、慣性力、周面せん断力、構造物付加質量
  • 地震時土圧、地震時動水圧

断面形状を考慮した非線形特性の自動計算

[断面形状]
  • RC矩形(充実、中空)
  • RC円形(充実、中空)
  • 壁・柱構造(RC)
[非線形特性(M〜φ)]
  • コンクリート標準示方書
  • 道路橋示方書・同解説(Ⅲ、Ⅴ)

豊富な出力機能

作図出力

  • 地盤及び構造物モデル図
  • 構造物荷重図(常時及び地震時)
  • 1次元地盤応答値図
  • 骨組図(構造物モデル及びFEMモデル)
  • 構造物変形、断面力図(M、N、Q)
  • 非線形特性図
  • 構造物曲げ耐力照査図
  • FEM変形図

計算書(XML/Word文書出力対応)

  • 設計条件/対象構造物/材料特性/荷重条件/節点/梁要素/スカラーバネ
  • モデル図/解析結果/耐震照査/変位/断面力

CSVファイル出力

  • 常時解析(変形、断面力)
  • 地震時解析(変形、断面力)
  • 破壊形態(断面照査結果)

リスト出力

  • 1次元地盤応答リスト
  • 構造物変形、断面力リスト(M、N、Q)
  • 構造物曲げ耐力、せん断耐力照査リスト

作図

モデル図
モデル図
荷重図
荷重図
変形図
変形図
断面力図
断面力図
耐力照査図、非線形特性
耐力照査図、非線形特性
計算書
計算書

設計基準

「河川構造物の耐震性能照査指針(案)同解説 平成19年3月」
国土交通省
「水道施設耐震工法指針・解説 2009年版」
(社)日本水道協会
「下水道施設の耐震対策指針と解説 2006年版」
(社)日本下水道協会

制限条件

地盤応答解析入力できる地層数99
自動分割後の地層数99
入力加速度の個数65,536
最大反復回数99
ユーザ定義できるひずみ依存曲線数99
地中構造物の耐震解析矩形構造物生成格子節点数89
節点数10,000
梁要素数1,000
バネ(ジョイント)要素数1,000
平面ひずみ要素数(メッシュ数)10,000

動作環境

ハードウェアWindows 8.1、Windows 10が稼動するパソコン
出力装置Windowsドライバが提供されているプリンタ/プロッタ
適応OSWindows 8.1、Windows 10
メモリ4GB以上
  • (注)
    日本語版OSのみ対応

お客様サポート

有償サポートについて

  1. レベルアップ製品のご提供
    • レベルアップ製品のご提供(操作性改善、一部機能アップ等のご提供)
  2. Q&Aサポート
    • Q&Aへのレスポンスレベルについては、受付から1時間以内を目処に第一報をご連絡させていただきます。
  3. サポート時間について
    • 9時30分~17時(平日)(土日・祝日・年末年始等の弊社休業日は時間外とさせていただきます。)

価格

システム名標準販売価格(税別)
PUMPLAN
サポート費(初年度)
サポート費(次年度以降)
1,200,000円
240,000円/年
180,000円/年
