地中構造物の耐震設計支援システム

FUJITSU 建設業ソリューション
GALKINS(ガルキンス)

<FCENAシリーズ>

地中線状構造物(横断方向)を対象にレベル1はもちろんレベル2地震動による構造物のねばり(材料非線形)を考慮した耐震設計が可能となります。
動的解析による耐震設計(オプション)も可能です。

特長

  • モデル化から解析処理まで完全自動処理
  • 簡易な入力により地盤〜構造物モデルを生成
  • 非線形特性、地盤バネ、荷重を自動生成することにより入力から結果表示までの時間を大幅に短縮
  • 道路橋示方書(平成14年、平成24年)、阪神高速道路基準、NEXCO設計要領第二集など各種基準に対応した解析が可能
  • 静的解析設計から動的解析設計(オプション)まで幅広い耐震設計法に対応
  • 容易に動的解析による耐震設計が可能(オプション)
    • 動的解析による地中構造物の耐震設計に特化した機能により容易に動的解析を実現
    • FEM応答震度法と等価な解析モデルをデータ連携により簡単に生成
    • 入力地震動と減衰の設定のみで動的解析が可能
    • FEM応答震度法と同仕様の成果物(作図、CSV)により耐震設計を強力に支援

機能

基本システム

対応基準
  • トンネル標準示方書[開削工法編](H8)
  • 阪神高速道路基準(H20)
  • 道路橋示方書・同解説[耐震設計編](H14)
  • 道路橋示方書・同解説[耐震設計編](H24)
  • 首都高速道路基準(H31)
  • NEXCO設計要領第二集(R01)
  • 道路プレキャストコンクリート工耐震設計要領-カルバート編-(R03)
任意な形状の解析
  • 任意な形状の矩形構造物
  • 円形構造物
  • アーチカルバート(幌型、馬蹄形、上半三心円)
  • 節点座標を意識しない簡易な入力
  • 自動メッシュ作成機能
  • フレーム節点・要素の自動リナンバリング機能
  • 15層×30径間相当の大規模構造物に対応
解析方法
  • 地盤
    • 1次元多層地盤モデルによる地震応答解析(周波数に依存する減衰を考慮可)
    • 均質表層地盤モデルによる簡便法
    • 地盤応答値の直接入力
  • 構造物
    • フレーム法による応答変位法
    • FEMによる応答変位法
    • FEMによる応答震度法
自動計算機能
  • 地盤バネ(地盤反力係数)の自動計算
  • 常時・地震時荷重の自動計算
  • 断面形状を考慮した非線形特性の自動計算 など
出力機能
  • 作図出力
  • リスト出力
  • CSVファイル出力
連携機能
  • 液状化判定システム(地震応答解析対応)「LIQUEUR」(Version 14以降)によるR-Oモデルによる非線形応答解析との連携が可能
  • 道路カルバートの耐震設計システム「CULQUAKE」からの入力データ読み込み、「CULQUAKE」の報告書作成機能へ連携した計算結果の報告書出力(基準・形状の制限有り)

動的解析オプション

モデル作成機能
  • 自動作成機能
出力機能
  • 作図出力(静的解析設計結果、動的解析設計結果を表示)
  • リスト出力
  • CSVファイル出力

静的解析設計と動的解析設計のデータ連携

画面例

上下線分離の矩形構造物
上下線分離の矩形構造物
円形構造物
円形構造物
アーチカルバート
アーチカルバート

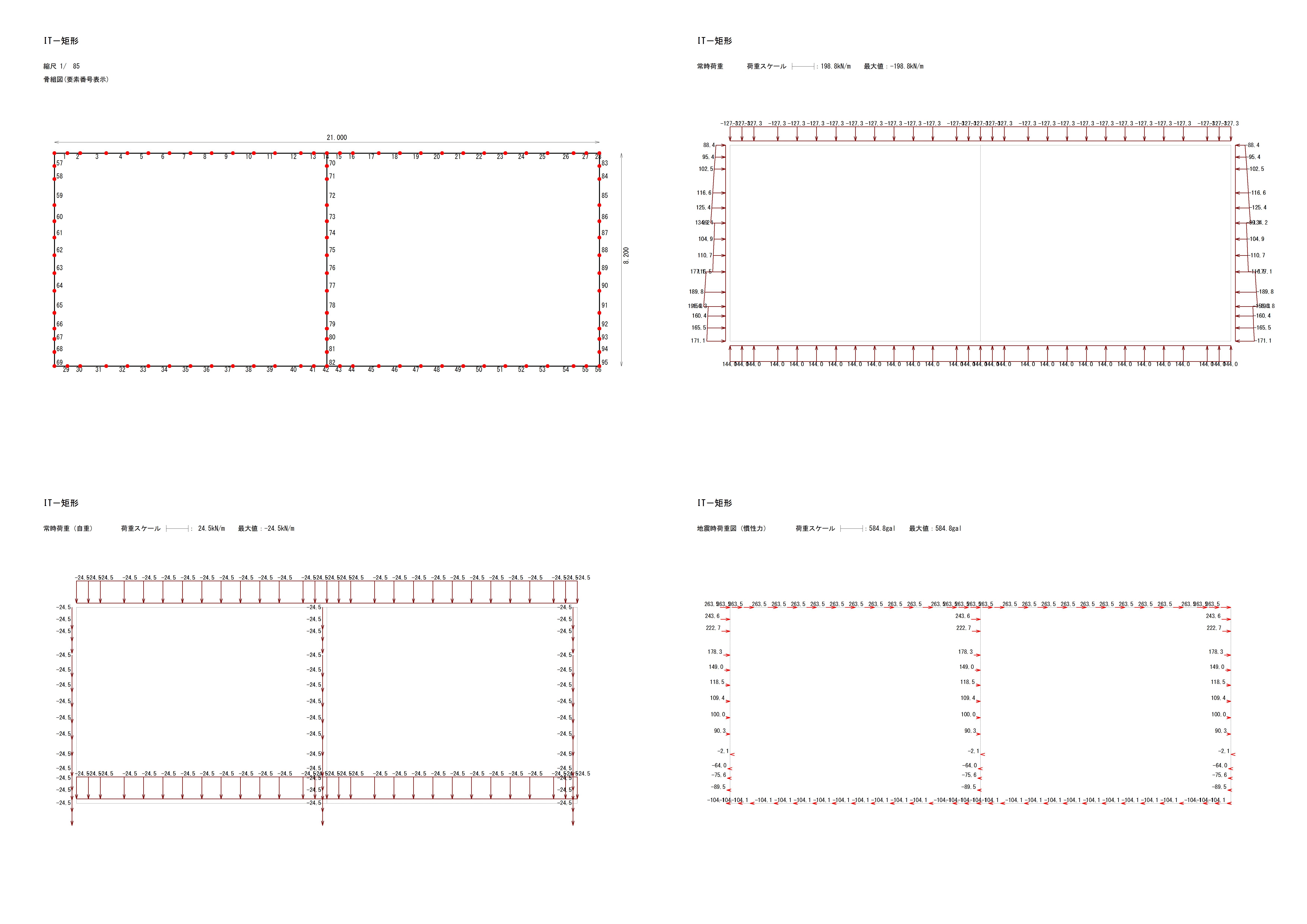

静的解析の骨組・荷重図
静的解析の骨組・荷重図
静的解析の変形・断面力図
静的解析の変形・断面力図
動的解析の変形・断面力図
動的解析の変形・断面力図
動的解析の非線形特性・曲げ耐力照査図
動的解析の非線形特性・曲げ耐力照査図

動作環境

ハードウェアWindows 8.1、Windows 10が稼動するパソコン
出力装置Windowsドライバが提供されているプリンタ/プロッタ
適応OSWindows 8.1、Windows 10
メモリ4GB以上
ハードディスクインストール領域には空き領域が約12MB必要です。
作業領域には空き領域が約10MB必要です。
  • (注)
    日本語版OSのみ対応

お客様サポート

有償サポートについて

  1. レベルアップ製品のご提供
    • レベルアップ製品のご提供(操作性改善、一部機能アップ等のご提供)
  2. Q&Aサポート
    • Q&Aへのレスポンスレベルについては、受付から1時間以内を目処に第一報をご連絡させていただきます。
  3. サポート時間について
    • 9時30分~17時(平日)(土日・祝日・年末年始等の弊社休業日は時間外とさせていただきます。)

価格

システム名標準販売価格(税別)
GALKINS
サポート費
1,500,000円
225,000円/年
動的解析オプション
サポート費
1,200,000円
240,000円/年
