FUJITSU Network FLASHWAVE2530
ハイブリッド型POTS/IP統合ネットワークシステム
仕様

本製品は2023年3月末で販売終了となります。

架タイプ

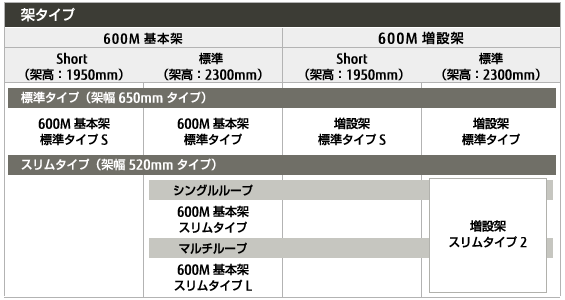

FLASHWAVE2530架タイプラインナップ

仕様

製品名	600M基本架
製品名	標準タイプ	標準タイプS	スリムタイプ	スリムタイプL
伝送速度・伝送路	2方路			4方路
多重方式	時分割多重／セル多重のハイブリット方式
伝送フォーマット	STM-4 、STM-1、OC-3
セルフォーマット	独自セル
ネットワークトポロジ	メッシュ、スター、リング、リニア、対向			リング
クロック同期方式	従属同期（ローカルスレーブ）方式又は外部装置クロック受信方式
ノード台数	最大64台
適用光ファイバ	1.31µm（40Km、80Km）、1.55µm （80km）
二重化	伝送路／電源部／クロック部／制御部
端末インターフェース	セル多重：10Base-T/100Base-TX（1Port/PKG）100Base-FX（1Port/PKG）
	時分割多重（音声）系：4W+SS/SR（3CH/PKG）、2W+SS/SR（3CH/PKG）、2W電話機（1CH/PKG）
	時分割多重（多重データ）系：1.5M分散（1CH/PKG）、2M分散（1CH/PKG）、6Mトランスペアレント（1CH/PKG）、BRI（2CH/PKG）
	時分割多重（データ）系：OCU（2CH/PKG）、V.24/V.28（2CH/PKG）
	その他：外部クロック入出力（IN 1、OUT 4/PKG）、接点出力（24接点/PKG）
監視・制御方式	Network Managerによる集中管理方式
保守形態	前面保守
冷却方式	自然空冷
使用電源	DC-24V／DC-48V／AC100V
装置サイズ（mm） W D H	650 450 2300	650 600 1950	520 450 2300
環境条件	性能保証温度：0～40℃、動作保証温度：-10～50℃
環境条件	性能保証湿度：40～85%、動作保証湿度：20～90%

ページの先頭へ

ユニットタイプ

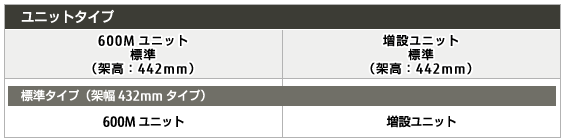

FLASHWAVE2530ユニットタイプラインナップ

仕様

製品名	600Mユニットタイプ
伝送速度・伝送路	2方路
多重方式	時分割多重／セル多重のハイブリット方式
伝送フォーマット	STM-4 、STM-1、OC-3
セルフォーマット	独自セル
ネットワークトポロジ	メッシュ、スター、リング、リニア、対向
クロック同期方式	従属同期（ローカルスレーブ）方式又は外部装置クロック受信方式
ノード台数	最大64台
適用光ファイバ	1.31µm（40Km、80Km）、1.55µm （80km）
二重化	伝送路／（電源部/クロック部/制御部）
二重化	注：（）内の二重化はオプション
端末インターフェース	セル多重：10Base-T/100Base-TX（1Port/PKG）、100Base-FX（1Port/PKG）
	時分割多重（音声）系：4W+SS/SR（3CH/PKG）、2W+SS/SR（3CH/PKG）、2W電話機（1CH/PKG）
	時分割多重（多重データ）系：1.5M分散（1CH/PKG）、2M分散（1CH/PKG）、6Mトランスペアレント（1CH/PKG）、BRI（2CH/PKG）
	時分割多重（データ）系：OCU（2CH/PKG）、V.24/V.28（2CH/PKG）
	その他：外部クロック入出力（IN 1、OUT 4/PKG）、接点出力（24接点/PKG）
監視・制御方式	Network Managerによる集中管理方式
保守形態	前面保守
冷却方式	自然空冷
使用電源	DC-24V／DC-48V／AC100V
装置サイズ（mm） W D H	432 350 442（取付金具含まず）
環境条件	性能保証温度：0～40℃、動作保証温度：-10～50℃
環境条件	性能保証湿度：40～85%、動作保証湿度：20～90%
