今までに発表した製品
ETERNUS SN200 モデル140

ストレージ統合 / SAN統合

• ポート名やWWN（World Wide Name）よるゾーン毎のアクセス制御が可能
• 異種サーバ環境でストレージ統合を行う場合でも高度なセキュリティを確保

容易な管理

• Webブラウザを利用したステータスのモニタや性能の監視などが可能

SANの統合管理

• ソフトウェアETERNUS SF Storage Cruiserにより、複雑なSANの構成管理、性能管理等を行うことが可能。さらに管理ツールBrocade Network Advisorを導入することで、VCSファブリックのネットワーク監視、性能監視を支援

転送能力・ポート数

モデル名		SN200 モデル140
転送能力	FC	8Gbit/s/ 4Gbit/s/ 2Gbit/s/ 1Gbit/s（全二重）
総スループット		最大64Gbit/s
アーキテクチャー		ノンブロッキング共用メモリスイッチ
レイテンシー		700ns （注1）
最大フレームサイズ	FC	2,112バイト
サービスクラス		クラス2、3、F
メディアタイプ	FC（SWL） （注2）	-
	FC（LWL） （注2）	-
最大ポート数 FC		8
最大接続距離	FC（SWL） （注3）（注4）（注5）	860m （1Gbit/s）、500m （2Gbit/s） 380m （4Gbit/s）、190m （8Gbit/s）
	FC（LWL） （注3）（注4）	-
外部インターフェース		Ethernet（10/100Base-T）、RS232-C

（注1）接続条件により値が異なります。
（注2）SWL ： Short Wave Length （短波長）、LWL ： Long Wave Length （長波長）
（注3）SFP+ （Small Form-Factor Pluggable Plus）
（注4）ファイバチャネルのmSFPは、8Gbit/s, 4Gbit/s, 2Gbit/sのみサポート
（注5）接続距離はOM3ケーブル（1,2,4Gbit/s）、OM4ケーブル（8,16,32Gbit/s）の場合の値

ファブリックサービス

モデル名	SN200 モデル140
Simple Name Server
RSCN（Registered State Change Notification）
Zoning
Web Tools
SAN性能モニタリング（オプション）
Fabric Watch（オプション）

設置諸元

モデル名		SN200 モデル140
外形寸法（W×D×H）		429 × 307 × 43mm
質量		4.2kg
電源条件	電圧	AC100～240V
	相数	単相
	周波数	50Hz、60Hz
最大所要電力		57W
最大発熱量		205kJ/h
周囲環境条件	温度	5～35℃
	湿度	20～80%RH
コンセント形状	AC100V仕様	NEMA 5-15
	AC200V仕様	NEMA L6-15

環境への配慮

グリーン製品の提供

• 富士通の「環境活動」詳細

サポートサーバ

メーカー名	機種
富士通	基幹IAサーバ PRIMEQUEST
	SPARC Enterprise, PRIMEPOWER, S series
	PCサーバ PRIMERGY
Oracle	Sun Fire, Sun Blade, Sun Enterprise
HP	HP9000 series, Integrity （注1）
IBM	pSeries, RS/6000, System p, Power Systems （注1）
その他	各社PCサーバ

（注1）他社サーバ接続につきましては、今後順次拡大予定です。

サポートストレージ

メーカー名		機種
ハイブリッドストレージシステム	富士通	ETERNUS ハイブリッドストレージシステム
ディスクストレージシステム	富士通	ETERNUS ディスクストレージシステム
テープライブラリ	富士通	ETERNUS テープライブラリ

標準機能

• スイッチを制御するオペレーティングシステム FabricOS™
• Webブラウザでの装置管理機能 Web Tools
• ポートやWWNによるアクセス制御機能 Zoning

オプション機能（ソフトウェアライセンス）

• Web Tools標準パフォーマンス監視画面拡張機能 SAN性能モニタリング

設定ツール

ツール名	概要
Brocade series, ETERNUS SN200 series 監視機能設定ツール	監視機能設定ツール（MIBファイル）（以下、本プログラム）は、SAN スイッチの Brocade series, ETERNUS SN200 series および コンバージドスイッチ Brocade VDX series から送信されるSNMPトラップをSNMP監視ツールで翻訳するために必要なMIB（Management Information Base）ファイルであり、それ以外の用途に使用することはできません。ダウンロードは無料です。

ファームウェア

ETERNUS SN200 seriesの最新版には、追加機能のサポート、またはファームウェアの修正データが含まれています。ETERNUS SN200 seriesは弊社が提供する最新版ファームウェアを適用して使用してください。
最新版は以下のお客様専用ホームページ「SupportDesk-Web」にて提供しています。
http://eservice.fujitsu.com/supportdesk/
なお、適用はお客様による作業となりますが、弊社に作業をご依頼される場合は、有償にて承りますので、弊社担当営業、または販社パートナーまでお問い合わせください。

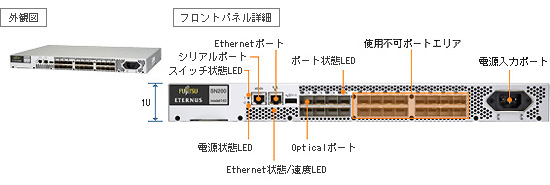

モデル140 詳細写真
