FUJITSU 建設業ソリューション

建築設備CAD CADEWA Smart(キャデワスマート)

業界初の”賢さ”を備えたフル3D CAD

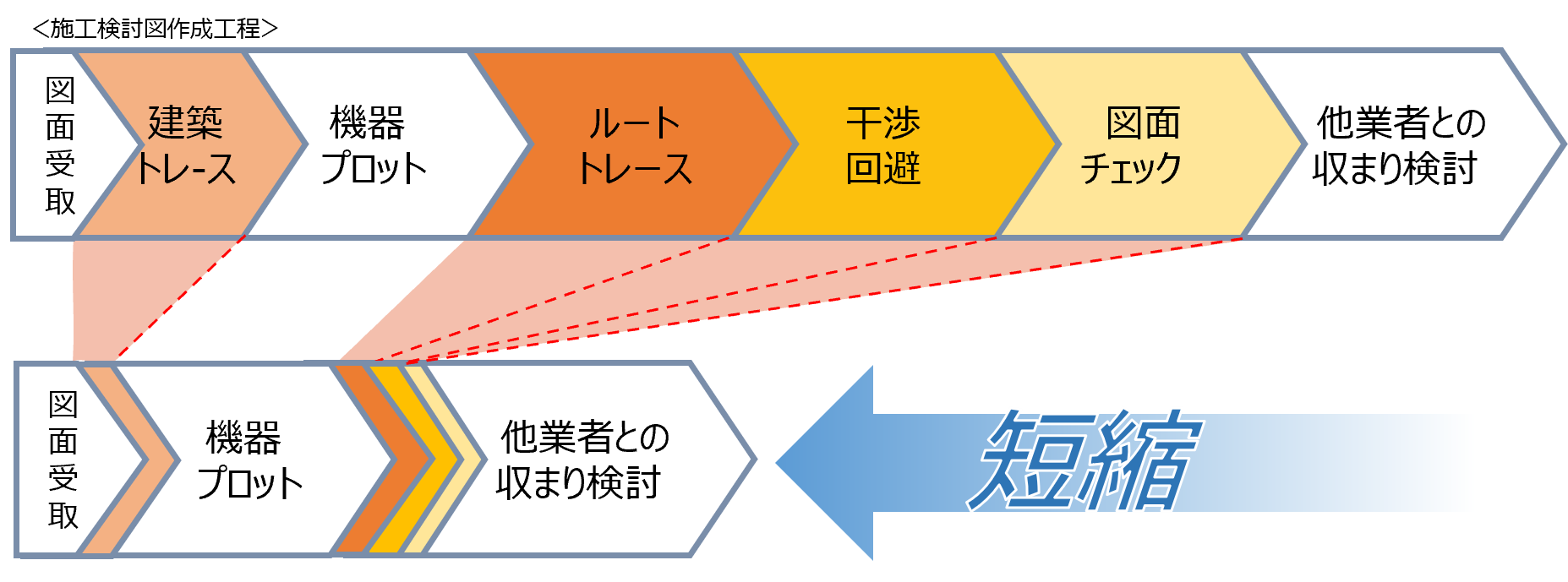

「電気」「空調」「衛生」の施工図作成時間を大幅に削減

こんなことでお悩みではありませんか?

深刻な人手不足により、図面作画時間が確保できない
働き方改革による事実上の工期短縮により、図面作画の効率化が必要
ベテラン組の大量離職に伴い、暗黙知となっていたノウハウの技術継承ができていない

CADEWA Smartが3つのポイントで解決します

製品体系

建築設備CAD CADEWA Smart

  • 賢さ、材料集計、各種計算機能を 搭載したフル機能版
  • 「電気」「空調・衛生」両方の作画機能が可能

建築設備CAD CADEWA Smart LT

  • 平面図作成に特化した機能限定版
  • 「電気」「空調・衛生」両方の作画機能が可能
  • フル機能版と100%互換可能

保守サービス(Smartシリーズ)

  • 契約期間中にリリースされるバージョンアップ版の提供
  • 電話・Eメール・リモートによるテクニカルサポート

CADEWA Smart が選ばれている理由

わかりやすい画面構成

基本的な操作から便利な補助機能まで、使いやすさにこだわった画面構成です。

  • クイックアクセスツールバー
    よく使う機能アイコンを常に表示します
  • 選択パネル
    選択条件の設定が可能。フィルタ機能により選択したい用途や色・レイヤーなどを絞り込み、特定部材をすばやく選択できます。
  • 各種パネル
    パネルのレイアウトは自由な位置に配置が可能です。
  • シート
    用途や区画に応じて描き分け可能。シート毎に表示・検出・3D表示の設定もできます。
  • ビュー
    平面・立面・側面だけでなく、何枚でも自由に面を設定でき、どの面からでも作画編集が可能です。

誰でも使いこなせるインターフェース

改善を重ね、前シリーズよりもさらに使いやすくなりました。

  • プロパティ
    情報集約されたプロパティから材質、スタイル、レベルなどダイレクトに編集可能です。
  • リボンインターフェース
    ユーザーインターフェースのリボン化とコマンドを集約したことで、前シリーズよりも直観的なコマンド選択が可能になりました。
  • ハンドル操作
    ハンドル操作からダイレクトに作画・編集可能。[スペース]キーを押す度に、ハンドルの種類を切り換えます。
  • スナップ機能
    ルート作画時には、長さや角度などのガイドを常に表示。数値入力による指定も可能です。

リスクを顕在化させる、チェック機能

「賢い」チェック機能で、ベテラン並みのリスク洗い出しを実現します。

  • 施工チェック
    図面から一括で、不整合個所や、べからず工事(間違った施工方法)をチェック可能です。手戻り工事が発生しないのはもちろん、質のいい図面の作成が可能です。
  • 必要部材の自動発生
    ポンプに必要な部材を自動作画。「はやい」だけでなく、「抜けや漏れ」も防止します。
  • 振れ止めの自動発生
    インサートの作画と同時に、耐震基準に沿った吊金物を一括で作画できます。
  • 高精度な干渉チェック
    部材の開閉領域や開口スペースを判断し、高精度な干渉チェックが可能。また、近接する部材の注意喚起、配管など保温材を加味したチェックもできます。

便利な設備機能(電気)

電気設備CADとしての専用機能も豊富に搭載しています。

  1. 【電気】作画/編集
    • 単独配線や一括配線、R付きパターン配線や自動隠線、省略記号作画など電気に必要な作図が効率よく作画できます。
    • 機器の倍率・角度や部材置換、ルート部材移動、レベル変更、条数、末端省略、エンド伏せ、隠線など多彩な仕上げ・編集が可能です。また、寸法の一括・連続作画や、寸法値を編集しての部材連動移動などにも対応しています。
    • ケーブルラック、レースウェイ、バスダクト、金属ダクト、ライティングダクト、メタルモールなど多彩な種類のルート作画が可能です。
  2. 【電気】機器・器具配置、その他
    • シンボルは(社)日本電設工業協会「JECAシンボル」を標準搭載しています。また、複数機器の一括置換にも対応しています。
    • 各シンボルは、6面図やフル3次元ソリッドモデルを自由に切り替えて表現可能です。
    • その他、材料集計、盤図・盤表、リスト(電気器具表・配線注記表など)、配線計算、照度計算など様々な専用機能をご用意しております。

便利な設備機能(空調・衛生)

設備CADとしての専用機能も豊富に搭載しています。

  1. 【空調・衛生】ルート作画/編集
    • ルート作画を行う際は、サイズ・レベル・レイヤ等必要な情報をプロパティパネルから設定し、効率の良い作画が可能です。
    • 複数の機器・器具に対し、一括でルート作画が可能です。機器・器具にセットされている各配管の接続点に、適切なサイズを自動計算します。
    • 設定した部屋情報から、簡易風量計算を行い、制気口(アネモ・ライン)を自動配置できます。
    • 複数の機器・器具から、負荷単位、風量を取得し適切なサイズに編集できます。
    • ルート移動、ルート伸縮、継手変更、レベル変更、材質変更、ルート変形、サイズ変更、用途変更など豊富な編集機能をご用意しています。
    • ルート全体に対して勾配を付与し、付与した勾配を維持したままルートの移動が行えます。
  2. 【空調・衛生】機器・器具配置、その他
    • 空気調和・衛生設備CADシンボル基準「SHASE-S001-2005」を搭載しており、フル3D表示での部材配置が可能です。
    • その他、材料集計、リスト(衛生器具リスト・制気口リストなど)、揚程・静圧計算など様々な専用機能をご用意しております。

価格・機能一覧

    • 下記の両製品(区分:ソフト)は、「電気」「空調・衛生」作画機能が含まれます。
      オープン価格の製品は、販売店からお見積りを提出させていただきます。
      表示価格は税抜きとなります。

      区分 製品 単位 価格 機能比較
      ソフト 建築設備CAD CADEWA Smart ライセンス オープン 機能比較
      ソフト 建築設備CAD CADEWA Smart LT ライセンス オープン
      サービス 保守サービス 年間 60,000円/ライセンス -
    • 推奨動作環境

      項 目 内 容
      OS Windows 10 64bit版
      Windows 8.1 64bit版
      CPU Core i7, Core i9シリーズ以降
      (CPUコア数4コア以上/周波数が高いもの推奨)
      メモリ 16GB以上
      ハードディスク空き容量 10G以上
      (システムドライブにM.2 SSD(NVMe接続)を推奨)
      ディスプレイ 解像度 Full HD(1920×1080)以上
      色数 フルカラー対応
      タッチパネル 任意
      グラフィック OpenGLの対応バージョン OpenGL 4.0以上
      DirectXの対応バージョン DirectX 11以上
      性能 OpenGL専用対応カードを推奨
        (例:Nvidia Quadroシリーズ)
      その他 ホイール付マウス、キーボード、DVD-Rドライブ
      インターネット接続環境(Web認証時)

      その他

      項 目 内 容
      認証方法 Web認証
      要素数 無制限(メモリに依存)
      UNDO/REDO 無制限(メモリに依存)(※図面毎)
      シート数 無制限
      レイヤ数 無制限
      ペーパーレイアウト数 255
      用紙 A0~A6,B0~B6,ANSI,ARCH,その他
      縮尺 自由
      フルカラー(24ビットカラー)
      線種 無制限
      線幅 31種類 (内訳 システム固定:25 ユーザ定義:6 )
      線端 15種類(なし、無限を含む)
      フォント TrueTypeフォント、SHXフォント(大きさのみ)
      自動保存 時間
    • 読込可能な図面データ形式

      下記のデータ形式について読込可能です。

      読込可能な図面データ形式 拡張子
      建築設備CAD CADEWA Smart *.ZDW
      建築設備CAD CADEWA Real 2015-2017 *.ZDU
      建築設備CAD CADEWA Real 2013以前 *.ZDX
      CADEWA Evolution *.ZD3
      Auto CAD *.DWG(AutoCAD R14-2020まで)
      AutoCADのDXF *.DXF(AutoCAD R14-2020まで)
      JW_CAD for Windows *.JWW(Ver8.10まで)
      JW_CAD *.JWC
      BE-Bridge *.CEQ(Ver5.0-7.0まで)
      IFC *.IFC(2×3)
      Parasolidデータ *.x_t、*.x_b、*.xmt_txt、*.xmt_bin
      SXF *.SFC、*.P21

      出力可能な図面データ形式

      下記のデータ形式について出力可能です。

      出力可能な図面データ形式 拡張子
      建築設備CAD CADEWA Smart *.ZDW
      建築設備CAD CADEWA Real 2017 ※ *.ZDUX
      AutoCAD *.DWG(AutoCAD R14-2020まで)
      AutoCADのDXF *.DXF(AutoCAD R14-2020まで)
      JW_CAD for Windows *.JWW(Ver8.10まで)
      BE-Bridge *.CEQ(Ver7.0)
      IFC  (設備IFCデータ利用標準V1.3) *.IFC(2×3)
      Parasolidデータ *.x_t、*.x_b
      PDF形式、3D-PDF形式 *.PDF
      SXF *.SFC、*.P21
      ※建築設備CAD CADEWA Real2015対応は順次予定
    • プロダクトキーによるオンライン認証方式にてライセンスが取得できます。
      ライセンス取得後はオフラインでの運用が可能です(認証後最大30日間)。
      ライセンスを利用しない場合にはライセンス返却することで、別のPCにてライセンス認証することで利用できます。
      複数人で効率の良いライセンス運用が可能です。

    • お申し込み方法

      • 加入期間中、最新バージョン提供。質問などのサポートQA対応

      サービス単位

      • 年間サービス

      提供金額(税別)

      • 標準価格:6万円/年(税別)

      サービス詳細

      • 詳細は弊社までお問い合わせ下さい。
    • 建築設備CAD CADEWA Smart ダウンロード内容

      無償Viewer 建築設備CAD CADEWA Smart 図面データを無償で表示、印刷できます。

      下記のページより必要事項を記入してダウンロードをして下さい。

      建築設備CAD CADEWA Smart ダウンロードのページ  (アンケートの回答にご協力下さい。)
