Poynting for Microwave 解析事例
多層球への電磁波照射
Poynting とVOXEL-LINKを用いた多層球の解析事例を紹介します。
解析対象
解析対象は、物性の異なる二層で構成された多層球モデルです。電磁波を真上から入射します。
図1 ZY平面における多層球の断面図
多層球モデルはVOXELデータで構成されています。VOXELデータとは、三次元の構造物の形状を微小な立方体（VOXEL）の集合で表現するデータの事です。
図2 VOXELデータ形式の多層球モデル
VOXEL-LINK
VOXEL-LINKは、テキスト形式で記述されたVOXELデータをPoyntingデータに変換するためのオプション機能です。
これにより、他のシステムから出力されたVOXELデータをPoyntingで解析することが可能になります。

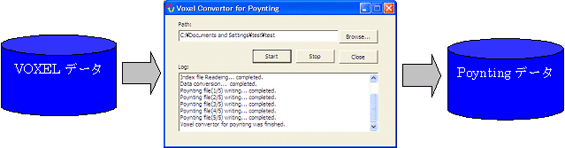

図3 VOXEL-LINKの概要
VOXELデータ
VOXEL-LINKにおける、VOXELデータは以下の三種類のデータで構成されています。
Gridファイル
- 解析領域サイズおよび格子間隔を定義します。
表1 Girdファイル書式
| X軸の格子数 | Y軸の格子数 | Z軸の格子数 |
| X軸の格子間隔 | Y軸の格子間隔 | Z軸の格子間隔 |

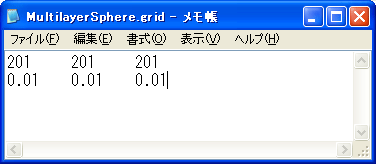

図4 Gridファイル例
Mediumファイル
- VOXELの物性情報を定義します。
表2 Mediumファイル書式
| ID | Name | Permittivity | Conductivity | Permeability | Density |
|---|---|---|---|---|---|
| 物性番号 | 名称 | 比誘電率 | 導電率 | 比透磁率 | 密度 |
| … | … | … | … | … | … |
図5 Mediuimファイル例
Indexファイル
- 個々のVOXELの三次元位置と物性番号の組み合わせを定義します。
| X方向のインデックス | Y方向のインデックス | Z方向のインデックス | 物性番号 |
|---|---|---|---|
| … | … | … | … |
図6 Indexファイル例
解析結果
VOXEL-LINKを用いて、VOXELデータからPoyntingデータに変換した多層球モデルの解析結果を示します（図7、図8）。
図7 SAR
図8 電磁界分布アニメーション
