Poynting for Microwave 解析事例
大型移動体への落雷による過渡電磁界の解析
旅客機、列車、客船の3次元CADデータおよび帰還雷撃電流データをインポートし、落雷による過渡電磁界の挙動を解析した事例です。
落雷により発生する構造物近傍の電界分布をアニメーションで示します。
解析モデル
大型移動体の例
雷道モデル
雷撃の電流波形モデル
解析例1 旅客機

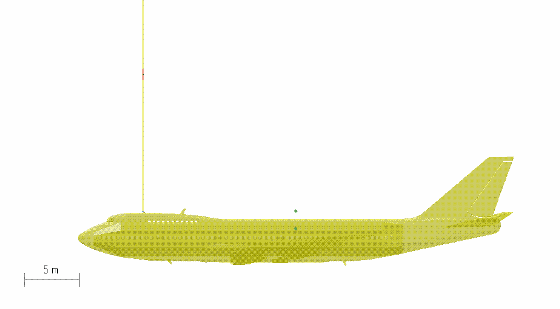

旅客機の概観
解析結果

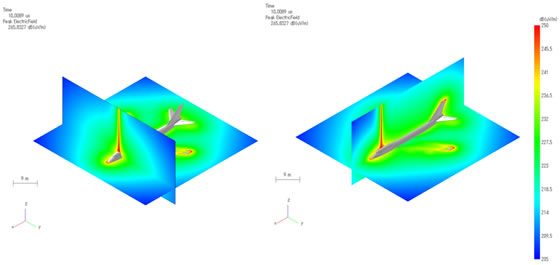

旅客機の電界分布
旅客機の電界アニメーション
解析条件
| 格子数 | 221 190115 (480万格子) |
|---|---|
| ステップ数 | 119892ステップ (物理時間20マイクロ秒、以下、us) |
解析例2 列車
列車の概観
解析結果

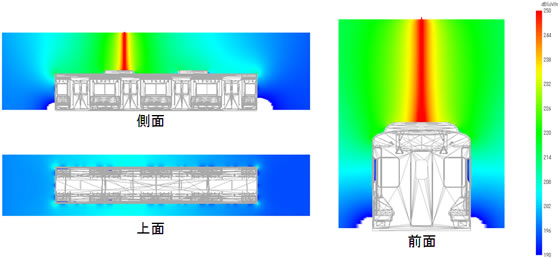

列車の電界分布
列車の電界アニメーション
解析条件
| 格子数 | 97221136 (300万格子) |
|---|---|
| ステップ数 | 345662ステップ (物理時間10us) |
解析例3 客船
客船の概観
解析結果
客船の電界分布
客船の電界アニメーション
解析条件
| 格子数 | 616244164 (2400万格子) |
|---|---|
| ステップ数 | 21194ステップ (物理時間10us) |
まとめ
- Poyntingを用いた大型移動体への落雷による過渡電磁界シミュレーション
- 雷道のモデル化と帰還雷撃電流データのインポート
- 旅客機、列車、客船モデルへの応用
- さまざまな大型移動体への落雷の影響をまるごと解析することが可能
