今までに発表した製品
FUJITSU Storage ETERNUS CS800 S6 デデュープアプライアンス

ETERNUS CS800 S6 デデュープアプライアンスは、2018年5月23日に販売終息しました。
本ページで紹介している情報は、2018年5月23日更新のものです。本製品の後継製品は、ETERNUS CS800 S7 デデュープアプライアンスです。

重複排除技術の活用により、 効率的なバックアップ運用を実現


製品変遷


概要

重複排除 / 圧縮

  • 重複排除と圧縮により、低コストで高速なディスクバックアップを実現
  • 重複部分を除いた新規データのみ圧縮保存することで、保存データ量を90%以上削減可能

高速処理

  • データ量の増加に伴い長時間化するバックアップ時間を大幅に短縮

災害対策・セキュリティ

  • 異なる拠点のETERNUS CS800 S6間でデータ複製が可能
  • 暗号化通信が可能で、高度なデータ保護を実現
  • 低帯域でのレプリケーションの実現と高速化が可能
  • ストレージ暗号化に対応、ハードディスクの不正なデータ解読を防止

容易な導入・運用

  • 装置の管理GUIにウィザード機能を搭載し、各種セットアップが容易
  • 運用に応じた容量拡張が可能
  • UNIX / Linux / Windowsの各種OSと主要なバックアップソフトウェアをサポート

(注)Scaleモデルのみ対応

仕様・諸元

装置仕様

モデル名 Entryモデル Extendableモデル Scaleモデル
対応ネットワークプロトコル NFS, CIFS, OST
論理容量注1 8TB ~ 24TB 8TB ~ 120TB 32TB ~ 352TB
期待容量注1) (注2 80TB ~ 240TB 80TB ~ 1,200TB 320TB ~ 3,520TB
基本構成 コントローラー部×1 コントローラー部×1
基本ストレージ部×1
最大構成 コントローラー部×1 コントローラー部×1
拡張ストレージ部×3
コントローラー部×1
基本ストレージ部×1
拡張ストレージ部×10
処理速度注1 注3 1GbE 最大2.2TB/h 最大4.8TB/h
10GbE 最大4.7TB/h 最大8.3TB/h
ネットワークインター
フェース
1GbE 10/100/1000BASE-T
10GbE 10GBASE-SR
ネットワークインターフェース数 1GbE×5、または
1GbE×5+10GbE×2
1GbE×11、または
1GbE×3+10GbE×4
データ重複排除方式 インライン方式、プリ・プロセス方式注4

(注1)1kByte=1,000Byteとして、RAID6にてフォーマットした容量です。お客様の使用環境によって異なります。
(注2)一般的な企業データを毎週フルバックアップ、毎日差分バックアップし、重複排除/データ圧縮により書き込める平均的な値です。
(注3)NFSの場合の値で、搭載ディスク数やサーバー種/台数により処理速度は異なります。
(注4)プリ・プロセス方式は、SPEED機能を適用することで使用可能です。

設置諸元

モデル名 Entryモデル Extendable
モデル
Scaleモデル
外形寸法(mm) コントローラー部 483×764×87mm (2U)
基本ストレージ部 - 482×670
×88mm (2U)
拡張ストレージ部 - 482×560×88mm (2U)
最大質量 コントローラー部 25kg
基本ストレージ部 - 35kg
拡張ストレージ部 - 35kg
電源条件 電圧 AC100~120V, AC200~240V
相数 単相
周波数 50Hz, 60Hz
コンセント形状 AC100V NEMA 5-15P (平行2Pアース付き)
AC200V NEMA L6-15P (3ピンツイストロック)
最大消費電力
[最大皮相電力]
コントローラー部 AC100V 983W [1,035VA]
AC200V 960W [1,011VA]
基本
ストレージ部
AC100V/
AC200V
- 630W
[640VA]
拡張
ストレージ部
AC100V/
AC200V
- 340W[350VA]
発熱量 コントローラー部 AC100V 3,539KJ/h
AC200V 3,456KJ/h
基本
ストレージ部
AC100V/
AC200V
- 2,300kJ/h
拡張
ストレージ部
AC100V/
AC200V
- 1,300kJ/h
周囲環境条件(動作時) 温度 10~35℃ 10~40℃
湿度 10~85%RH
(結露無きこと)
20~80%RH
(結露無きこと)

サポートサーバ/OS

バックアップサーバ サポートOS バックアップソフトウェア
メーカー名 サーバ名
富士通 UNIXサーバ SPARC M10 Solaris 10 Operating System NetBackup™ Server/ EnterpriseServer 7.6、7.7注1注2
NetWorker® 8.0、8.1、8.2
ETERNUS SF TSM 6.2、6.3、7.1
Solaris 11 Operating System NetBackup™ Server/ EnterpriseServer 7.6、7.7注1注2
NetWorker® 8.0、8.1、8.2
PCサーバ PRIMERGY/
PRIMEQUEST 2000シリーズ/
PRIMEQUEST 1000シリーズ
Windows Server® 2012R2, Standard (64bit)
Windows Server® 2012R2, Datacenter (64bit)
NetBackup™ Server/ EnterpriseServer 7.6、7.7注1注2注3
Backup Exec™ 15注4
SystemRecovery 2013、2013 R2
NetWorker® 8.1、8.2
Arcserve® Backup r16.5、r17
Arcserve® Unified DataProtection v5、v6
NetVault® Backup for Windows 10.0、11.0
Acronis Backup 11.7
Windows Server® 2012, Standard (64bit)
Windows Server® 2012, Datacenter (64bit)
NetBackup™ Server/ EnterpriseServer 7.6、7.7注1注2注3
Backup Exec™ 15注4
SystemRecovery 2013、2013 R2
NetWorker® 8.0、8.1、8.2
ETERNUS SF TSM 6.3、7.1
Arcserve® Backup r16.5、r17
Arcserve® Unified DataProtection v5、v6
NetVault® Backup for Windows 10.0、11.0
Acronis Backup 11.7
Windows Server® 2008R2, Standard (64bit)
Windows Server® 2008R2, Enterprise (64bit)
NetBackup™ Server/ EnterpriseServer 7.6、7.7注1注2注3
Backup Exec™ 15注4
SystemRecovery 2013、2013 R2
NetWorker® 8.0、8.1、8.2
ETERNUS SF TSM 6.2、6.3、7.1
Arcserve® Backup r16.5、r17
Arcserve® Unified DataProtection v5、v6
NetVault® Backup for Windows 10.0、11.0
Acronis Backup 11.7
Windows Server® 2008, Standard (32bit)
Windows Server® 2008, Enterprise (32bit)
SystemRecovery 2013、2013 R2
NetWorker® 8.0、8.1、8.2
ETERNUS SF TSM 6.2、6.3
Arcserve® Backup r16.5、r17
Arcserve® Unified DataProtection v5、v6
NetVault® Backup for Windows 10.0、11.0
Acronis Backup 11.7
Windows Server 2008, Standard (64bit)
Windows Server 2008, Enterprise (64bit)
NetBackup™ Server/ EnterpriseServer 7.6、7.7注1注2注3
Backup Exec™ 15注4
SystemRecovery 2013、2013 R2
NetWorker® 8.0、8.1、8.2
ETERNUS SF TSM 6.2、6.3
Arcserve® Backup r16.5、r17
Arcserve® Unified DataProtection v5、v6
NetVault® Backup for Windows 10.0、11.0
Acronis Backup 11.7
Red Hat® Enterprise Linux® 5(for x86) NetWorker® 8.0、8.1、8.2
NetVault® Backup for Windows 10.0、11.0
Acronis Backup 11.7
Red Hat® Enterprise Linux® 5(for Intel64) NetBackup™ Server/ EnterpriseServer 7.6、7.7注1注2注3
NetWorker® 8.0、8.1、8.2
ETERNUS SF TSM 6.2、6.3
NetVault® Backup for Windows 10.0、11.0
Acronis Backup 11.7
Red Hat® Enterprise Linux® 6(for x86) NetWorker® 8.0、8.1、8.2
NetVault® Backup for Windows 10.0、11.0
Acronis Backup 11.7
Red Hat® Enterprise Linux® 6(for Intel64) NetBackup™ Server/ EnterpriseServer 7.6、7.7注1注2注3
NetWorker® 8.0、8.1、8.2
ETERNUS SF TSM 6.3,7.1
NetVault® Backup for Windows 10.0、11.0
Acronis Backup 11.7
Red Hat® Enterprise Linux® 7(for Intel64) NetBackup™ Server/ EnterpriseServer 7.6、7.7注1注2注3
NetWorker® 8.2
NetVault® Backup for Windows 10.0、11.0
Acronis Backup 11.7

(注) 接続するサーバのOSによってサポートしているソフトウェアが異なります。詳細は、弊社担当営業または販売パートナーまでお問い合わせください。また、バックアップソフトウェアのバージョンによってはOSTとOST SPEEDが未サポートの場合がございます。適用時には、弊社担当営業または販売パートナーまでお問い合わせください。

(注1)本ソフトウェアと一覧に記載したサーバ/OSとの組み合わせにおいて、OST機能をサポートしています。
(注2)NetBackupでOST機能を使用する場合、NetBackup 7.7以降を使用してください。
(注3)本ソフトウェアと一覧に記載したサーバ/OSとの組み合わせにおいて、OST SPEED機能をサポートしています。
(注4)Backup ExecでOST機能を使用する場合、CS800 OST Plug-in バージョン3.0.1以上を使用してください。

特長・機能

重複排除 / 圧縮

ETERNUS CS800 S6は、データの重複排除と圧縮により、低コストで高速なディスクバックアップを実現するデデュープアプライアンスです。新たに書き込むデータとディスク上のデータにおいて、可変長のブロック単位で自動的に重複排除を行います。重複部分を除いた新規データのみ圧縮保存することで、保存データ量を90%以上削減可能です注1

テープバックアップと比べて、ディスクベースの高速処理でバックアップ / リカバリー時間を短縮すると共に、RAIDによるデータ保護やテープのメディアエラー解消により可用性を向上します。さらに、バックアップサーバ等の既存環境を活かしながら効率的にテープ運用からの切替が可能です。

(注1) 一般的な企業データを毎週フルバックアップ、毎日差分バックアップした場合の削減率です。

ETERNUS CS800によるデータの重複排除
ETERNUS CS800 によるデータの重複排除

ETERNUS CS800 SPEED機能を適用したデータの重複排除

高速データ転送

高速なデータ通信を実現する10ギガビット・イーサネットをサポート。また、フレーム注2サイズを標準規格より大きくするジャンボ・フレームに対応し、一度により多くのデータ転送が可能です。これらにより、増加するバックアップデータの効率的な転送を実現します。

さらに、 SPEED機能注3を適用することで、ETERNUS CS800 S6の装置内部で行っていた重複排除 / 圧縮処理をバックアップサーバ上で実行可能。重複部分を除いた新規データのみ圧縮して転送するため、ネットワーク上の帯域幅を有効活用でき、帯域幅の逼迫したネットワーク環境におけるスループット性能を向上します。

(注2) イーサネットでデータを通信する際のデータ分割単位。標準規格の最大転送単位は約1,500byte。

(注3) 標準提供のプラグインをバックアップサーバに適用することで使用可能です。

災害対策

異なる拠点のETERNUS CS800 S6間でデータ複製が可能で、災害対策システムの構築に対応します。重複排除 / 圧縮後の差分ブロックデータのみを共有フォルダ毎に転送するため、安価な低帯域WANを活用できます。また、異なるレンジ間で、1対1(片方向・双方向)、2拠点へのレプリケーション、複数システムへの遠隔地への統合バックアップが可能です。さらに、256bitAES方式注4で暗号化されたセキュア通信でデータを保護して転送します。

また、ローカルバックアップと同時に自動で遠隔転送できるため、レプリケーション時間を短縮を実現。遠隔転送の自動化により、マニュアル処理と比べて運用効率を向上できます。さらに、ネットワークの帯域制御を設定できるため、業務アプリケーションの使用帯域に影響なくデータ転送が可能です。
その他、富士通のデータセンタでデータをお預かりする「リモートバックアップサービス」と連携可能で、バックアップサイトを所有しないお客様でも、災害対策システムを構築できます。

(注4)Advanced Encryption Standardの略、米国 商務省標準技術局(NIST)によって選定された、日本政府推奨の標準暗号化方式。その中でも256bitAESは最高水準。

ETERNUS CS800による災害対策

容易な導入/運用

ETERNUS CS800 S6は、装置の管理GUIにウィザード機能を搭載し、ガイドに沿って必要な設定項目を入力することで、各種セットアップが容易に行えます。サポートする機能を標準搭載し、追加オプションを購入することなく全て利用可能です。また、UNIX / Linux / Windowsの各種OSと主要なバックアップソフトウェアをサポートし、多様な環境のバックアップに対応。イーサネット接続のため、導入が容易に行えます。

データ流量の削減

SPEED機能注5適用することで、ETERNUS CS800 S6の装置内部で行っていた重複排除 / 圧縮処理をバックアップサーバ上で実行できます。 バックアップサーバから重複部分を除いた新規データのみ圧縮して転送するため、データ流量が大幅に削減され、ネットワークにかかる負荷を軽減します。これにより、ネットワーク上の帯域幅を有効活用でき、帯域幅の逼迫したネットワーク環境におけるスループット性能を向上します。

(注5)標準提供のプラグインをバックアップサーバに適用することで使用可能です。

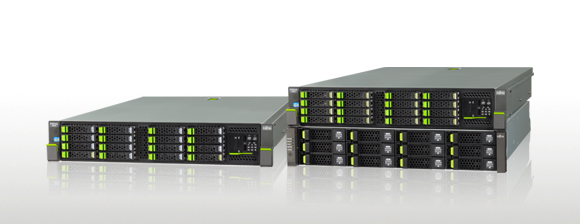

製品ラインナップ

容量の拡張性が異なる3モデルを提供します。お客様のシステム環境に応じて、Entryモデルは8TB(2U)~24TB(2U)、Entry Extendable モデルは8TB(2U)~120TB (8U)、Scaleモデルは32TB(4U)~352TB(24U)まで拡張可能です。

Scaleモデルはホットスペアディスクの搭載をサポートし(オプション)、よりデータ保全性の強化を実現します。なお、サポートする機能は全て標準搭載しており、追加オプションを購入することなく利用可能です。

導入事例


株式会社LIXIL様 新規ウィンドウが開きます
販売管理システムの夜間バッチ処理時間を1/2以下に短縮
垂直統合型商品の採用により短期稼働を実現

株式会社ライフコーポレーション 様
全国232店舗の業務を支える統合仮想化基盤を構築
重複排除でデータを最大90%圧縮、災害対策対応も視野に

株式会社ライトオン 様
重複排除により日次の二次バックアップを実現
事業継続性が向上し全国481店舗の笑顔を守る

P+P Pöllath + Partners (ピー プラス ピー プラート プラス パートナーズ) 様
重複排除機能により、バックアップデータ量を1/10まで削減
万一の障害時もわずか数分での復旧を実現

Nassauische Heimstatte / Wohnstadt (ナッサウイッシェ・ハイムシュテーテ・ヴォーンシュタット・グループ) 様
重複排除機能搭載のETERNUS CS800 S2 デデュープアプライアンス。データ量を大幅に排除・圧縮し、高速処理によりバックアップ時間を約1/2に短縮
