アンリツ社製PureFlow WSXシリーズ
本製品は、2022年4月をもちまして新規販売を終了いたしました。
本製品は、2022年4月をもちまして
新規販売を終了いたしました。
新規販売を終了いたしました。

概要
PureFlow WSXシリーズ ラインナップ
PureFlow WSX は回線帯域最大10Gbit/s対応の国産WAN最適化アプライアンスです。
専用ハードウエア処理による高性能、ディスクレス構造による高信頼性が特徴です。

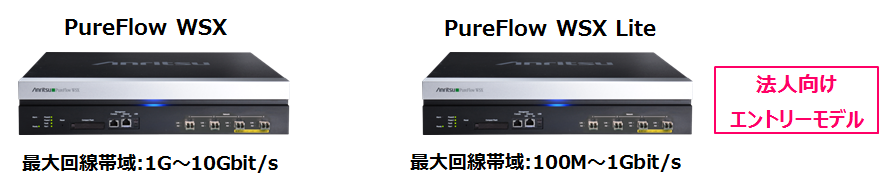

WAN高速化モデル - TCP高速化+帯域制御が可能な専用アプライアンス装置
- 最大帯域をオプションにて拡張可能
- 通信距離遅延を解消し、いつでもどこでもファイル転送を高速化

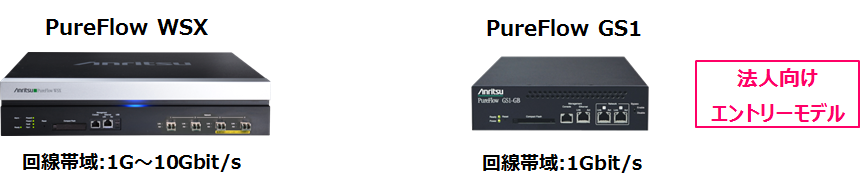

帯域制御 - 帯域制御に特化した専用アプライアンス装置
- 最大帯域・シナリオ数(帯域制御キュー数)をオプションにて拡張可能
- トラフィック公平制御・バースト抑制により回線利用効率を向上

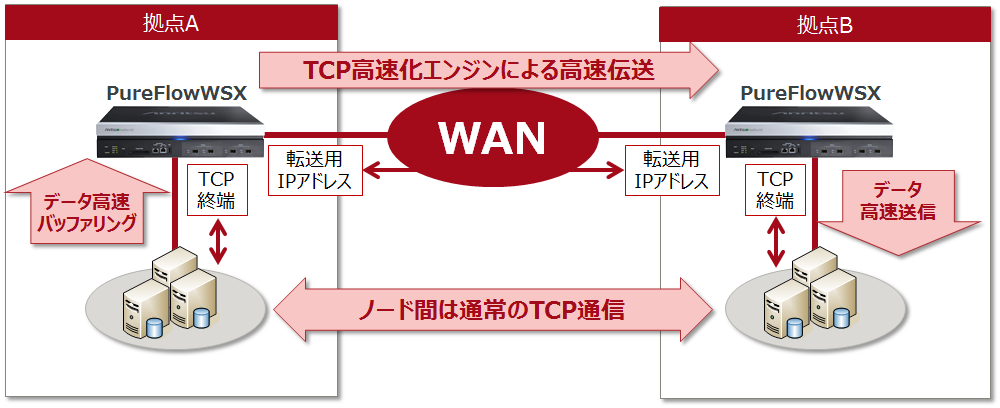

PureFlow WSX <WAN高速化モデル>基本運用イメージ
- PureFlow WSXを、WAN回線の出口に対向設置
- PureFlow WSXが、ノード間のTCP通信を装置内で終端
- WAN内は、PureFlow WSX間で高速でデータ転送
- 高速転送する通信としない通信は自由に設定可能(IP アドレス/ポート番号指定)
- 高速転送用に、PureFlow WSXに転送用のIPアドレスが必要

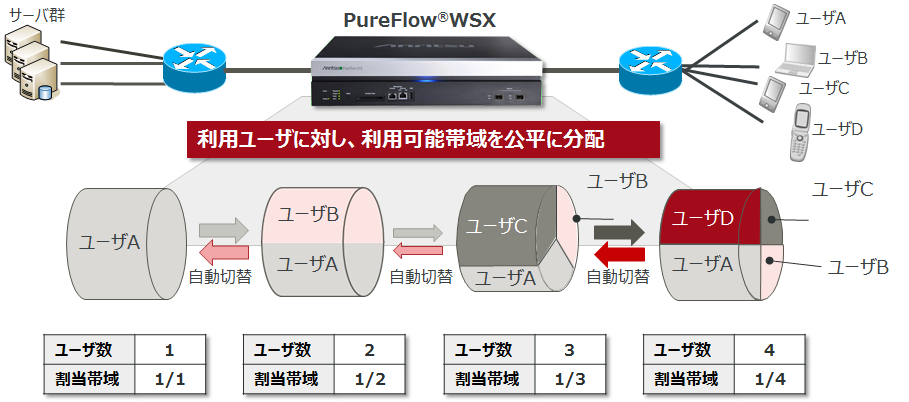

PureFlow WSX <帯域制御モデル>基本運用イメージ
ユーザ数に合わせて利用できる帯域を自動調整する公平制御
PureFlowは、利用ユーザ数に合わせて帯域を自動分配できます。
また、分配帯域を使わないユーザがいた場合、その余剰帯域を自動的に他のユーザで公平分配できるので、帯域専有の抑止、回線利用効率アップ、保守者の負担低減が狙えます。
製品情報
アンリツ社製 「PureFlow WSXシリーズ」(メーカーページへリンク)
仕様(WAN高速化)
PureFlow WSX 主要諸元(WAN高速化)
項目 | 仕様 | ||
---|---|---|---|
モデル | PureFlow WSX Lite | PureFlow WSX | |
形名 | NF7602A | NF7601A 注1 | |
制御可能帯域幅 | 10kbit/s~1Gbit/s 注2 | 10kbit/s~10Gbit/s 注3 | |
最大シナリオ階層 | 8階層 | ||
最大シナリオ数/最大フィルタ数 | 4,096 / 40,000 | ||
インターフェイス | ネットワークポート | SFPスロット×4(2スロットのみ使用可能)
1000BASE-SX/LX、1000BASE-T | SFP+/SFPスロット×4(2スロットのみ使用可能)
10GBASE-SR/LR1000BASE-SX/LX、 1000BASE-T |
コンソールポート | RS-232C(RJ-45)(RJ-45/DB9ケーブル付属) | ||
CFカードスロット | CompactFlash Specification Revision 4.1 準拠 | ||
USBポート | USB 2.0 コネクタタイプ:タイプA | ||
管理用イーサネットポート | 10/100/1000BASE-T | ||
トラフィック
アクセラレーション | 最大TCPセッション数 | 100,000 | |
データ圧縮方式 | ZIP方式 | ||
SMBプロトコル
アクセラレーション | 対応バージョン | SMB2.0.2 , SMB2.1 | |
SMBセッション数 | 10,000 | ||
QoS設定 | 最低帯域保証設定、最大帯域設定、バッファサイズ、優先度(8レベル) | ||
最大フレーム長 | ネットワークポート | 2,048byte(出荷時)または、10,240byte | |
管理用イーサネットポート | 1,518byte | ||
運用管理 | 設定 | コンソール/Telnet/SSHによるCLI、RADIUS認証対応、WebAPI、WebGUI | |
管理 | コンソール/Telnet/SSHによるCLI、SNMPv1/v2c/v3、EnterpriseMIB、SYSLOG、WebGUI | ||
その他 | ネットワーク可視化ツール 注4 によるトラフィック監視 | ||
障害対策 | リンクダウン転送機能、対向装置の自動切り替えなど | ||
電源・消費電力 | AC100V~AC127V、AC200V~AC240V 50/60Hz ±2Hz 、180VA以下 140W以下 | ||
環境条件 | 動作温度/動作湿度 | 0~40℃ / 20~80%(結露なきこと) | |
寸法 | 88(H)、436(W)、471(D) mm(突起物は除く) | ||
質量 | 9.5kg以下(電源ユニット2台実装時) | ||
オプション | CFカード、SFP+モジュール、SFPモジュール、帯域拡張ライセンス、FEC機能ライセンス、電源コード | ||
安全規格 | UL60950-1、CSA C22.2 No.60950-1-07 | ||
妨害波規格 | VCCI-A、FCC-A |
- 注1NF7601A にはアプリケーションソフトウェアが入っておりません。TCP高速化機能をお使いの際は、別途「TCP高速化ソフトウェアライセンス(NF7600-L201A)をお買い求め下さい。
- 注2標準100Mbit/s まで制御可能 200Mbit/s、400Mbit/s、700Mbit/s、1Gbit/s への拡張は、別途オプションライセンスが必要
- 注3標準1Gbit/s まで制御可能 2Gbit/s、4Gbit/s、7Gbit/s、10Gbit/s への拡張は、別途オプションライセンスが必要
- 注4別売りモニタリングソフトウェア「ネットワーク可視化ツール(次期リリース予定)」およびインストールサーバマシンが必要
仕様(帯域制御)
PureFlow WSX 主要諸元(帯域制御)
項目 | 仕様 | ||
---|---|---|---|
モデル | PureFlow WSX | ||
形名 | NF7601A 注1 | ||
制御可能帯域幅 | 10kbit/s~10Gbit/s 注2 | ||
帯域制御設定可能単位 | 1kbit/s(最大フレーム長:2,048byte設定時)、5kbit/s(最大フレーム長:10,240byte設定時) | ||
最大シナリオ階層 | 8階層 | ||
最大シナリオ数/最大フィルタ数 | 4,096(オプション適用時最大40,000) 注3 / 40,000 | ||
インターフェイス | ネットワークポート | SFP+/SFPスロット×2 注4 1000BASE-SX/LX、10/100/1000BASE-T | |
コンソールポート | RS-232C(RJ-45) (RJ-45/DB9ケーブル付属) | ||
CFカードスロット | CompactFlash Specification Revision 4.1 準拠 | ||
USBポート | USB 2.0 コネクタタイプ:タイプA | ||
管理用イーサネットポート | 10/100/1000BASE-T | ||
帯域制御 | 制御可能トラフィック | IEEE802.1q(802.1ad Q-in-Q 注5 )、IPv4パケット、IPv6パケット | |
管理可能な項目 | レイヤ2 | VLANID、CoS、Ethernet-Type | |
レイヤ3 | IPアドレス、プロトコル番号、ToS(IPv4)、トラフィッククラス(IPv6) | ||
レイヤ4 | TCP/UDPポート番号 | ||
帯域設定 | 最低保証帯域設定、最大帯域設定、バッファサイズ、優先度(8レベル) | ||
最大フレーム長 | ネットワークポート | 2,048byte、または 10,240byte | |
管理用イーサネットポート | 1,518byte | ||
運用管理 | 設定 | コンソール/Telnet/SSHによるCLI RADIUS認証対応、WebAPI | |
管理 | コンソール/Telnet/SSHによるCLI、SNMPv1/v2c/v3、EnterpriseMIB、SYSLOG、ピークレートモニタ | ||
その他 | ネットワーク可視化ツール 注6 によるトラフィック監視 | ||
障害対策 | リンクダウン転送 | 対応 | |
電源・消費電力 | AC100V~AC127V、AC200V~AC240V 50/60Hz ±2Hz、 180VA以下 140W以下 | ||
環境条件 | 動作温度/動作湿度 | 0~40℃ / 20~80%(結露なきこと) | |
寸法 | 88(H)、436(W)、471(D) mm (突起物は除く) | ||
質量 | 9.5kg以下(電源ユニット2台実装時) | ||
オプション | CFカード、SFP+モジュール、SFPモジュール、帯域拡張ライセンス、シナリオ拡張ライセンス、電源コード | ||
安全規格 | UL60950-1、CSA C22.2 No.60950-1-07 | ||
妨害波規格 | VCCI-A、FCC-A |
- 注1NF7601Aにはアプリケーションソフトウェアが入っておりません。帯域制御機能をお使いの際は、別途「帯域制御ソフトウェアライセンス(NF7600-L601A)」をお買い求め下さい。
- 注2標準時は1Gbit/sまで制御可能、2Gbit/s、4Gbit/s、7Gbit/s、10Gbit/sへの拡張は別途オプションライセンスが必要です。
- 注3標準時は4,096シナリオまで可能、10,000/40,000シナリオへの拡張は別途オプションライセンスが必要です。
- 注4ネットワークポート3,4は使用できません。
- 注5多重VLANについては、Q-in-Qフレームのみ制御可能
- 注6別売りモニタリングソフトウェア「ネットワーク可視化ツール(次期リリース予定)」およびインストールサーバマシンが必要です。
商標について
記載されている製品名などの固有名詞はアンリツ株式会社またはその関連会社の商標または登録商標です。
