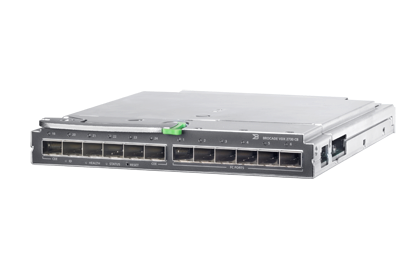

FUJITSU Server PRIMERGY BX 이더넷 패브릭 스위치 10Gbit/s 18/6+6(BROCADE VDX 2730)

Brocade VDX 2730이라고도 알려진 PRIMERGY BX 이더넷 패브릭 스위치는 Fujitsu PRIMERGY 블레이드 서버용 접속 블레이드로서 FCoE(Fibre Channel over Ethernet)와 DCB(데이터 센터 브리징) 등 최근 떠오르는 업계 표준을 활용하였습니다. 이는 6개의 외부 네이티브 8Gbit/s 파이버 채널(FC) 포트와 6개의 외부 10Gbit/s 이더넷 포트를 제공함으로써 단일 네트워크에서 스토리지와 네트워크 트래픽을 결합할 수 있게 해줍니다.

기능 및 장점

Features Benefits
고도로 통합된 스위치 모듈
  • PRIMERGY BX 이더넷 패브릭 스위치 10Gbit/s 18/6+6은 업계 최고 수준의 통합형 I/O 솔루션을 제공합니다. 컴팩트한 디자인에 이더넷 및 파이버 채널 스위칭이 포함되어 있으며 총 30개의 포트를 제공합니다.
  • 6개의 외부 DCB(데이터 센터 브리징) 포트는 10Gbit/s의 장치 또는 추가 스위치 연결에 사용할 수 있습니다.
  • 6개의 외부 FC 포트는 SFP(4Gbit/s) 또는 SFP+(8Gbit/s) 광섬유 트랜시버를 사용한 4Gbit/s 또는 8Gbit/s의 스위치 연결에 사용할 수 있습니다.
  • DCB를 지원하는 18개의 내부 10GBASE-KR 포트가 제공됩니다.

  • 접속 블레이드의 통합을 통해 모든 LAN 및 스토리지 I/O 요구 사항을 하나의 모듈로 충족할 수 있습니다.
  • 새로운 서버 블레이드(BX920 S3 및 BX924 S3)와 결합 시 모든 I/O 트래픽을 온보드 듀얼 채널 10Gbit/s CNA를 통해 처리할 수 있으므로 메자닌 카드를 추가할 필요가 없습니다.
총소유비용 감소
  • 이더넷과 파이버 채널의 2개 스위치를 하나로 결합하여 취득 비용이 절약되며, 유연한 통합 네트워크를 위한 시작점을 제공합니다.

  • 10GbE(iSCSI, NFS, CIFS, FCoE) 및 8,4,2,1Gbit/s FC의 멀티프로토콜 지원으로 사용자의 애플리케이션 요구 사항을 유연하게 충족합니다.
  • 기존의 LAN 및 스토리지 환경과 원활하게 통합되도록 설계하였습니다. 하드웨어 컴포넌트 수가 감소하여 신뢰성이 뛰어날 뿐 아니라 LAN/SAN 환경의 공통 관리로 운영 비용이 저렴해지는 이점이 있습니다.
  • 자체 형성 및 자체 통합이 가능한 패브릭 덕분에 새로운 솔루션을 빠르고 효율적으로 구축할 수 있습니다.
유연한 라이센스 구조
  • 이 기능은 네트워킹에 필요한 10Gbit/s 이더넷 포트만 사용하거나, 스토리지 연결 및 완전 통합 네트워크 솔루션을 위한 이더넷과 파이버 채널 포트의 조합을 사용할 수 있게 해줍니다.

  • 서버 및 I/O 포트의 균형 잡힌 할당으로 애플리케이션의 작업 부하를 수용하고 비즈니스 요구 사항을 충족합니다.
연결
  • PRIMERGY BX400에는 최대 4개의 Brocade VDX 2730 접속 블레이드를, PRIMERGY BX900 블레이드 서버에는 최대 6개의 모듈을 장착할 수 있습니다.

  • 서버 블레이드의 10Gbit/s 온보드 컨트롤러와 10Gbit/s CNA 메자닌 카드를 유연하게 활용할 수 있는 방법입니다.

기술 상세 정보

유효 전력(최대 구성)68 W
Weight1.3K g
연결 유형이더넷 접속 블레이드
Layer 2+, 네이티브 파이버 채널 포트가 있는 10Gbit/s 이더넷 데이터 센터 브리징 스위치
지원 시스템 장치PRIMERGY BX400 S1, PRIMERGY BX900 S1, PRIMERGY BX900 S2
최대 수 - 시스템 장치당4x PRIMERGY BX400 S1, 6x PRIMERGY BX900 S1/S2
지원 서버 블레이드PRIMERGY BX960 S1, BX920 S2, BX922 S2, BX924 S2, BX920 S3, BX924 S3, BX920 S4, BX924 S4 및 BX25xx 서버 블레이드
지원 서버 블레이드 I/O 솔루션PRIMERGY BX9xx S3 Server Blades w. 10 Gbit/s CNA on Board, PRIMERGY BX9xx S4 Server Blades w. 10 Gbit/s CNA on Board, PRIMERGY BX25xx M1 Server Blades w. 10Gbit/s CNA on Board, PRIMERGY BX CNA Mezz Card 10 Gbit/s 2 port (MC-CNA102E), PRIMERGY BX CNA Mezz Card 10 Gbit/s 2 port (MC-CNA112E)
다운링크 포트18 x 10Gbit/s 이더넷
업링크 포트6 x 10Gbit/s 이더넷(SFP+)
6 x 4/8Gbit/s 파이버 채널(SFP/SFP+)
추천 서비스24x7 현장 서비스와 4시간의 현장 대응 시간

문서

Data sheet: PRIMERGY BX Ethernet Fabric Switch 10Gbit/s 18/6+6 (BROCADE VDX 2730)

Data sheet: PRIMERGY BX900 S2

Data sheet: PRIMERGY BX400 S1

Strategic Briefing: Fujitsu DynamicFabric® & PRIMERGY Blade Server
