fit アクチュエーター

fit アクチュエーターとは

電磁方式での高速動作且つ高いインパクト力を強みとしたFIT独自の技術。
簡単な制御方式だけでもアクチュエーター運用を可能にし、低温、高温などのあらゆる環境にて高精度な動作を実現。
お客様のご要望に応じ様々なカスタマイズに対応し、多種多様な分野での開発に貢献致します。

fit アクチュエーター動作原理とカスタマイズ例

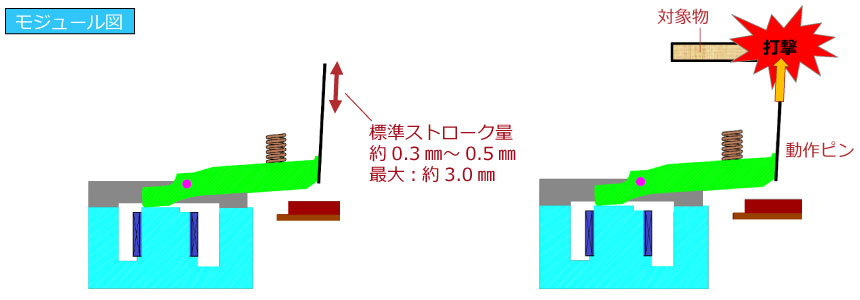

コイル通電により発生する電磁力でアーマチュアを吸引し、回転中心を支点とし、動作ピンの物理運動をしています。 通常OFF時はスプリングの復旧力で、定位置に動作ピンを押しつけています。(4.0kHzの高速動作:4,000回/秒)
動作ピン往復動作の速度をお客様のご要望に応じてカスタマイズ致します。

動作速度以外にも、動作ピンの径や材質の変更、3.0㎜以上のロングストローク、30N以上の高インパクト力(打撃力)
といったfit アクチュエーターのカスタマイズも可能です。

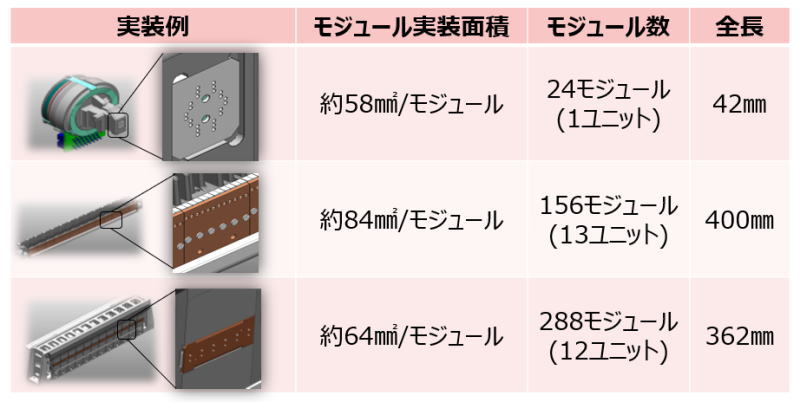

上記fit アクチュエーターのモジュール実装面積と実装例

お客様の使用条件に応じて、上記以外のご要望にもお応えした最適なfit アクチュエーターをカスタマイズ致します。
より詳しいfit アクチュエーターの資料をお求めの方は下記のFAQ一覧からご覧頂けます

fit アクチュエーター FAQ一覧

  • 1.  駆動周波数
    2.  駆動電圧・電流
    3.  ストローク時間
    4.  ストローク量のコントロール
    5.  ストローク精度(動作ピン間)
    6.  ストローク精度(繰返し動作)
    7.  インパクト力
    8.  フライトタイム制御
    9.  動作ピンの先端摩擦量
  • 10.  動作ピンの材質
    11.  動作ピン形状
    12.  動作ピン長さ
    13.  動作ピン太さ
    14.  モジュール実績面積と実装例
    15.  重量
    16.  大きさ
    17.  使用環境温度
    18.  発熱量と放熱

上記詳細の詳しい資料については、こちらからご覧いただけます。
