左端余白の設定方法

1. STEP1

   「セットフリーの設定方法：fit7850Pro / fit7650Pro の場合」の 「恒久的な変更（セットフリー設定を変更する）」を参照し、プリンターのセットフリー設定を『無効』にします。

   • セットフリーの設定方法：fit7850Pro / fit7650Pro の場合

2. STEP2

   お使いになる給紙口の設定を行います。

   手差し、カットシートフィーダーをお使いのときは、本項の操作で完了です。
   トラクターフィーダーをお使いのときは、本項の操作を行ってから、3の操作を行ってください。

   • 手差し

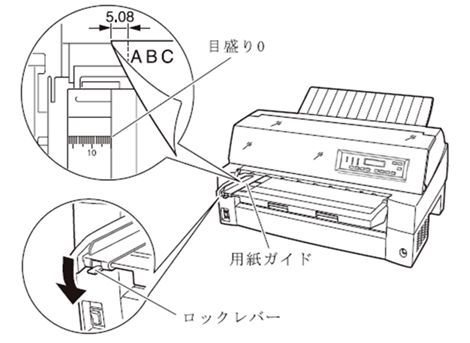

     左端余白は、左側の用紙ガイドのロックレバーを引き上げてロックを解除し、用紙ガイドを左右にスライドして行います。
     設定後はロックレバーを押し下げてロックします。
     用紙ガイドの左端をスケールの０の位置に合わると、用紙の左端から5.08mmの位置が第１ドットになります。


   • トラクターフィーダー
     トラクターフィーダー位置の調整は、トラクターフィーダーのロックレバーを引き上げてロックを解除し、トラクターフィーダーを左右にスライドして行います。
     調整後はロックレバーを押し下げてロックします。
     用紙の左端をスケールの０の位置に合わると▽の位置が第１ドットになります。

   • カットシートフィーダー
     位置の調整は、左側のCSF用紙ガイドを左右にスライドして行います。
     用紙ガイドの左端をスケールの右端の位置に合わると、用紙の左端から5.08mmの位置が第１ドットになります。


3. STEP3

   プリンタードライバーの連続紙セットフリー設定を『無効』にします。

   1. 「デバイスとプリンター」を開きます。

      • Windows 10(1703～) / Windows Server 2019以降
        スタート ⇒ [Windowsシステムツール] ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター] の順で開きます。
      • Windows 10(～1607) / Windows Server 2016
        スタートで右クリック ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター]の順で開きます。
      • Windows 8 / Windows 8.1 / Windows Server 2012 / Windows Server 2012 R2
        [Windowsロゴ]キー + [X]キーを押す ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター] の順で開きます。
      • Windows 7以前
        スタート ⇒ [デバイスとプリンター] の順で開きます。
   2. ご使用のプリンタードライバー(例：FIT fit7850Pro)を右クリックし、[プリンターのプロパティ]をクリックします。

   3. プロパティ画面が表示されますので、[基本設定]をクリックします。

   4. [詳細設定]をクリックします。

   5. [連続紙セットフリー]をクリックし、無効に変更します。
      設定を変更したら[OK]をクリックします。

   6. プロパティ画面に戻ったら、[OK]をクリックします。


1. STEP1

   「セットフリーの設定方法：fit7850Pro / fit7650Pro の場合」の 「恒久的な変更（セットフリー設定を変更する）」を参照し、プリンターのセットフリー設定を『有効』にします。

   • セットフリーの設定方法：fit7850Pro / fit7650Pro の場合

2. STEP2

   プリンターの『セットフリーヨハク』により左端余白量を設定します。

   現在の設定を確認する場合は2～5の操作をしてください。5の操作で下段に表示された内容が設定値になります。
   再度設定を行う場合は2～7の操作を行ってください。

   1. プリンターの電源を投入します。
   2. 操作パネルの「オンライン」ランプが点灯している場合は、〔登録・終了｜オンライン〕スイッチを押します。

   3. 操作パネルの「オンライン」ランプが消灯していることを確認し、〔設定 | メニュー〕スイッチを押します。

   4. 操作パネルの〔◄｜手前排出｜改行〕または〔►｜用紙カット｜用紙吸入／排出〕スイッチを押し、『ヨハクリョウ セッテイ』を選び〔微小改行▼〕スイッチを押します。

   5. 操作パネルの〔◄｜手前排出｜改行〕または〔►｜用紙カット｜用紙吸入／排出〕スイッチを押し、お使いになる給紙口の『セットフリーヨハク』を選び、〔微小改行▼〕スイッチを押します。



      ・手差しの場合	『テサシ セットフリーヨハク』
      ・フロントカットシートフィーダーの場合	『FCSF セットフリーヨハク』
      ・リアカットシートフィーダーの場合	『RCSF セットフリーヨハク』
      ・フロントトラクターの場合	『Fトラクタ セットフリーヨハク』
      ・リアトラクターの場合	『Rトラクタ セットフリーヨハク』

   6. 操作パネルの〔◄｜手前排出｜改行〕または〔►｜用紙カット｜用紙吸入／排出〕スイッチを押し、 左端余白量を選び〔設定 | メニュー〕スイッチを押します。
      左端余白量はは0.0mm～45.2mmまで0.3mm単位で選択できますが、5.0mm未満は印字領域外となりますので 印字はしないでください。
      左端余白量の初期値は『5.1mm』です。

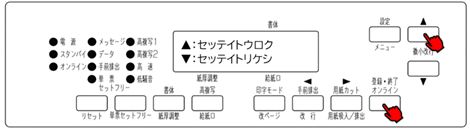

   7. 操作パネルの〔登録・終了｜オンライン〕スイッチを押し、更に〔微小改行▲〕スイッチを押して設定を登録します。

   8. 手差し、カットシートフィーダーをお使いのときは、これで完了です。
      トラクターフィーダーをお使いのときは、3の操作を行ってください。

3. STEP3

   プリンタードライバーの連続紙セットフリー設定を『有効』に変更します。

   1. 「デバイスとプリンター」を開きます。

      • Windows 10(1703～) / Windows Server 2019以降
        スタート ⇒ [Windowsシステムツール] ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター] の順で開きます。
      • Windows 10(～1607) / Windows Server 2016
        スタートで右クリック ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター]の順で開きます。
      • Windows 8 / Windows 8.1 / Windows Server 2012 / Windows Server 2012 R2
        [Windowsロゴ]キー + [X]キーを押す ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター] の順で開きます。
      • Windows 7以前
        スタート ⇒ [デバイスとプリンター] の順で開きます。
   2. ご使用のプリンタードライバー(例：FIT fit7850Pro)を右クリックし、[プリンターのプロパティ]をクリックします。

   3. プロパティ画面が表示されますので、[基本設定]をクリックします。

   4. [詳細設定]をクリックします。

   5. [連続紙セットフリー]をクリックし、有効に変更します。
      設定を変更したら[OK]をクリックします。

   6. プロパティ画面に戻ったら、[OK]をクリックします。


1. STEP1

   「セットフリーの設定方法：fit7450Pro の場合」の 「恒久的な変更（セットフリー設定を変更する）」を参照し、プリンターのセットフリー設定を『無効』にします。

   • セットフリーの設定方法：fit7450Pro の場合

2. STEP2

   お使いになる給紙口の設定を行います。

   手差し、カットシートフィーダーをお使いのときは、これで完了です。
   トラクターフィーダーをお使いのときは、本項の操作を行ってから、3の操作を行ってください。

   • 手差し
     左端余白は、左側の用紙ガイドのロックレバーを引き上げてロックを解除し、用紙ガイドを左右にスライドして行います。
     設定後はロックレバーを押し下げてロックします。
     用紙ガイドの左端をスケールの０の位置に合わると、用紙の左端から5.08mmの位置が第１ドットになります。

   • トラクターフィーダー
     トラクター位置の調整は、トラクターのロックレバーを引き上げてロックを解除し、トラクターを左右にスライドして行います。
     調整後はロックレバーを押し下げてロックします。
     用紙の左端をスケールの０の位置に合わると▽の位置が第１ドットになります。

   • カットシートフィーダー
     位置の調整は、左側のCSF用紙ガイドを左右にスライドして行います。
     用紙ガイドの左端をスケールの右端の位置に合わると、用紙の左端から5.08mmの位置が第１ドットになります。


3. STEP3

   プリンタードライバーの連続紙セットフリー設定を『無効』にします。

   1. 「デバイスとプリンター」を開きます。

      • Windows 10(1703～) / Windows Server 2019以降
        スタート ⇒ [Windowsシステムツール] ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター] の順で開きます。
      • Windows 10(～1607) / Windows Server 2016
        スタートで右クリック ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター]の順で開きます。
      • Windows 8 / Windows 8.1 / Windows Server 2012 / Windows Server 2012 R2
        [Windowsロゴ]キー + [X]キーを押す ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター] の順で開きます。
      • Windows 7以前
        スタート ⇒ [デバイスとプリンター] の順で開きます。
   2. ご使用のプリンタードライバー(例：FIT fit7450Pro)を右クリックし、[プリンターのプロパティ]をクリックします。

   3. プロパティ画面が表示されますので、[基本設定]をクリックします。

   4. [詳細設定]をクリックします。

   5. [連続紙セットフリー]をクリックし、無効に変更します。
      設定を変更したら[OK]をクリックします。

   6. プロパティ画面に戻ったら、[OK]をクリックします。


1. STEP1

   「セットフリーの設定方法：fit7450Pro の場合」の 「恒久的な変更（セットフリー設定を変更する）」を参照し、プリンターのセットフリー設定を『有効』にします。

   • セットフリーの設定方法：fit7450Pro の場合

2. STEP2

   プリンターの『セットフリー余白量』により左端余白量を設定します。

   現在の設定を確認するときは、3の操作で『設定一覧』を選択し、〔微小改行▼〕スイッチを押して設定一覧印刷を行ってください。
   再設定するときは、2～9の操作を行ってください。

   1. A4縦以上の用紙を手差し口にセットし、プリンターの電源を切ります。
      カットシートフィーダーを搭載している場合は外します。
   2. 操作パネルの〔セットアップ〕スイッチを押しながらプリンターの電源を投入します。
      一度すべてのランプが点灯してから、スイッチを離します。
      セットした単票用紙が排出されたら、再度セットしてください。

      操作により以下の印刷を行います。

   3. 操作パネルの〔印字モード | 改ページ〕スイッチを押し、印字ヘッドの中央が『設定』に移動していることを確認し〔微小改行▼〕スイッチを押します。

      操作により以下の印刷を行います。

   4. 操作パネルの〔印字モード | 改ページ〕スイッチを押し、印字ヘッドが『余白量設定』に移動していることを確認し〔微小改行▼〕スイッチを押します。

      操作により以下の印刷を行います。

   5. 項目が、お使いになる給紙口の『セットフリー余白量』になるまで操作パネルの〔微小改行▼〕スイッチを押します。


      ・手差しの場合	『手差し セットフリー余白量』
      ・フロントカットシートフィーダーの場合	『前CSF セットフリー余白量』
      ・リアカットシートフィーダーの場合	『後CSF セットフリー余白量』
      ・フロントトラクターの場合	『前トラクタセットフリー余白量』
      ・リアトラクターの場合	『後トラクタセットフリー余白量』


      操作により以下の印刷を行います。　以下は、「手差しセットフリー余白量」の場合です。

   6. 操作パネルの〔印字モード | 改ページ〕スイッチを押し、印字ヘッドを変更したい設定値へ移動したら〔微小改行▼〕スイッチを押します。
      変更したい設定値が無い場合は『次の設定値』を選択し〔微小改行▼〕スイッチを押します。
      操作を変更したい設定値が見つかるまで繰り返します。
      左端余白量はは0.0mm～45.2mmまで0.3mm単位で選択できますが、5.0mm未満は印字領域外となりますので印字はしないでください。
      左端余白量の初期値は『5.1mm』です。

      操作により以下の印刷を行います。(+5.9mm設定の時）

   7. 操作パネルの〔登録・終了｜オンライン〕スイッチを押します。

      操作により以下の印刷を行います。

   8. 操作パネルの〔登録・終了｜オンライン〕スイッチを押します。

      操作により以下の印刷を行います。

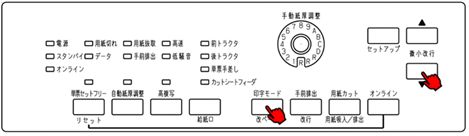

   9. 操作パネルの〔印字モード | 改ページ〕スイッチを押し、印字ヘッドが『終了』に移動していることを確認し〔微小改行▼〕スイッチを押します。

      操作により以下の印刷を行います。

   10. 手差し、カットシートフィーダーをお使いのときは、これで完了です。
       トラクターフィーダーをお使いのときは、3の操作を行ってください。

3. STEP3

   プリンタードライバーの連続紙セットフリー設定を『有効』に変更します。

   1. 「デバイスとプリンター」を開きます。

      • Windows 10(1703～) / Windows Server 2019以降
        スタート ⇒ [Windowsシステムツール] ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター] の順で開きます。
      • Windows 10(～1607) / Windows Server 2016
        スタートで右クリック ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター]の順で開きます。
      • Windows 8 / Windows 8.1 / Windows Server 2012 / Windows Server 2012 R2
        [Windowsロゴ]キー + [X]キーを押す ⇒ [コントロールパネル] ⇒ [ハードウェアとサウンド] ⇒ [デバイスとプリンター] の順で開きます。
      • Windows 7以前
        スタート ⇒ [デバイスとプリンター] の順で開きます。
   2. ご使用のプリンタードライバー(例：FIT fit7450Pro)を右クリックし、[プリンターのプロパティ]をクリックします。

   3. プロパティ画面が表示されますので、[基本設定]をクリックします。

   4. [詳細設定]をクリックします。

   5. [連続紙セットフリー]をクリックし、有効に変更します。
      設定を変更したら[OK]をクリックします。

   6. プロパティ画面に戻ったら、[OK]をクリックします。


1. STEP1

   「セットフリーの設定方法：fit7850 / fit7650 の場合」の 「恒久的な変更」を参照し、プリンターのセットフリー設定を『無効』にします。

   • セットフリーの設定方法：fit7850 / fit7650 の場合

2. STEP2

   お使いになる給紙口の設定を行います。

   • 手差し
     左端余白は、左側の用紙ガイドのロックレバーを引き上げてロックを解除し、用紙ガイドを左右にスライドして行います。
     設定後はロックレバーを押し下げてロックします。
     用紙ガイドの左端をスケールの０の位置に合わると、用紙の左端から5.08mmの位置が第１ドットになります。

   • トラクターフィーダー
     トラクターフィーダー位置の調整は、トラクターフィーダーのロックレバーを引き上げてロックを解除し、トラクターフィーダーを左右にスライドして行います。
     調整後はロックレバーを押し下げてロックします。
     用紙の左端をスケールの０の位置に合わると▽の位置が第１ドットになります。

   • カットシートフィーダー
     位置の調整は、左側のCSF用紙ガイドを左右にスライドして行います。
     用紙ガイドの左端をスケールの右端の位置に合わると、用紙の左端から5.08mmの位置が第１ドットになります。


1. STEP1

   「セットフリーの設定方法：fit7850 / fit7650 の場合」の 「恒久的な変更」を参照し、プリンターのセットフリー設定を『無効』にします。

   • セットフリーの設定方法：fit7850 / fit7650 の場合

2. STEP2

   プリンターの『テサシ セットフリーヨハク』により左端余白量を設定します。

   現在の設定を確認する場合は②～⑤の操作をしてください。⑤の操作で下段に表示された内容が設定値になります。
   再度設定を行う場合は②～⑦の操作を行ってください。

   1. プリンターの電源を投入します。

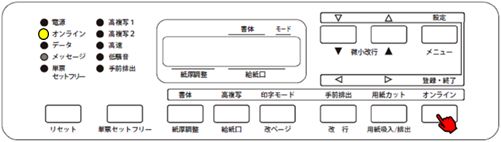

   2. 操作パネルの「オンライン」ランプが点灯している場合は、〔登録・終了｜オンライン〕スイッチを押します。

   3. 操作パネルの「オンライン」ランプが消灯していることを確認し、〔設定 | メニュー〕スイッチを押します。

   4. 操作パネルの〔◄｜手前排出｜改行〕または〔►｜用紙カット｜用紙吸入／排出〕スイッチを押し、『ヨハクリョウ セッテイ』を選び〔微小改行▼〕スイッチを押します。

   5. 操作パネルの〔◄｜手前排出｜改行〕または〔►｜用紙カット｜用紙吸入／排出〕スイッチを押し、『テサシ セットフリーヨハク』を選び〔微小改行▼〕スイッチを押します。

   6. 操作パネルの〔◄｜手前排出｜改行〕または〔►｜用紙カット｜用紙吸入／排出〕スイッチを押し、左端余白量を選び〔設定 | メニュー〕スイッチを押します。
      左端余白量はは0.0mm～45.2mmまで0.3mm単位で選択できますが、5.0mm未満は印字領域外となりますので印字はしないでください。
      左端余白量の初期値は『5.1mm』です。

   7. 操作パネルの〔登録・終了｜オンライン〕スイッチを押し、更に〔微小改行▲〕スイッチを押して設定を登録します。


1. STEP1

   「セットフリーの設定方法：fit7450 の場合」の「恒久的な変更」を参照し、プリンターのセットフリー設定を『無効』にします。

   • セットフリーの設定方法：fit7450 の場合

2. STEP2

   お使いになる給紙口の設定を行います。

   • 手差し
     位置の調整は、左側の用紙ガイドのロックレバーを引き上げてロックを解除し、用紙ガイドを左右にスライドして行います。
     調整後はロックレバーを押し下げてロックします。
     用紙ガイドの左端をスケールの０の位置に合わると、用紙の左端から5.08mmの位置が第１ドットになります。

   • トラクターフィーダー
     トラクター位置の調整は、トラクターのロックレバーを引き上げてロックを解除し、トラクターを左右にスライドして行います。
     調整後はロックレバーを押し下げてロックします。
     用紙の左端をスケールの０の位置に合わると▽の位置が第１ドットになります。

   • カットシートフィーダー
     位置の調整は、左側のCSF用紙ガイドを左右にスライドして行います。
     用紙ガイドの左端をスケールの右端の位置に合わると、用紙の左端から5.08mmの位置が第１ドットになります。


1. STEP1

   「セットフリーの設定方法：fit7450 の場合」の「恒久的な変更」を参照し、プリンターのセットフリー設定を『有効』にします。

   • セットフリーの設定方法：fit7450 の場合

2. STEP2

   プリンターの『テサシ セットフリーヨハク』により左端余白量を設定します。

   現在の設定を確認するときは、3の操作で『設定一覧』を選択し、〔微小改行▼〕スイッチを押して設定一覧印刷を行ってください。
   再設定するときは、2～9の操作を行ってください。

   1. プリンターの電源を投入します。
   2. ESC/Pモードの場合は操作パネルの〔用紙カット | 用紙吸入／排出〕スイッチ、FMモードの場合は〔用紙モード | 改ページ〕スイッチを押しながらプリンターの電源を投入します。
      一度すべてのランプが点灯してから、スイッチを離します。
      セットした単票用紙が排出されたら、再度セットしてください。

      操作により以下の印刷を行います。

   3. 操作パネルの〔印字モード | 改ページ〕スイッチを押し、印字ヘッドの中央が『設定』に移動していることを確認し〔微小改行▼〕スイッチを押します。

      操作により以下の印刷を行います。（ESC/Pモードの場合）

   4. 操作パネルの〔印字モード | 改ページ〕スイッチを押し、印字ヘッドの中央が『余白量設定』に移動していることを確認し〔微小改行▼〕スイッチを押します。

      操作により以下の印刷を行います。

   5. 項目が『単票左端余白量』項目になるまで操作パネルの〔微小改行▼〕スイッチを押します。

      操作により以下の印刷を行います。

   6. 操作パネルの〔印字モード | 改ページ〕スイッチを押し、印字ヘッドを変更したい設定値へ移動したら〔微小改行▼〕スイッチを押します。
      単票左端余白量の選択項目は『5mm』,『10mm』,『15mm』,『20mm』,『25mm』,『30mm』です。初期値は『5mm』です。

      操作により以下の印刷を行います。(10mm設定の時）

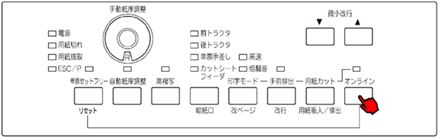

   7. 操作パネルの〔登録・終了｜オンライン〕スイッチを押します。

      操作により以下の印刷を行います。（ESC/Pモードの場合）

   8. 操作パネルの〔登録・終了｜オンライン〕スイッチを押します。

      操作により以下の印刷を行います。

   9. 操作パネルの〔印字モード | 改ページ〕スイッチを押し、印字ヘッドが『終了』に移動していることを確認し〔微小改行▼〕スイッチを押します。

      操作により以下の印刷を行います。


手差し

左側の用紙ガイドを突き当たるまで右側に寄せた位置にすると、左端余白が約4～6mmになります。
プリンタードライバー使用時はこの位置に単票用紙をセットしてください。

カットシートフィーダー

位置の調整は、左側の用紙ガイドを左右にスライドして行います。
用紙ガイドをスケールの”・”マークの最右端に合わせると、左端余白が5.08mmとなります。
fit3150はカットシートフィーダーに対応していません。

トラクター

トラクター位置の調整は、トラクターのロックレバーを引き上げてロックを解除し、トラクターを左右にスライドして行います。
調整後はロックレバーを押し下げてロックします。
トラクターの位置を下図のようにすると用紙左端からの余白が11.4mmになります。
