深入了解K computer(HTML版本)

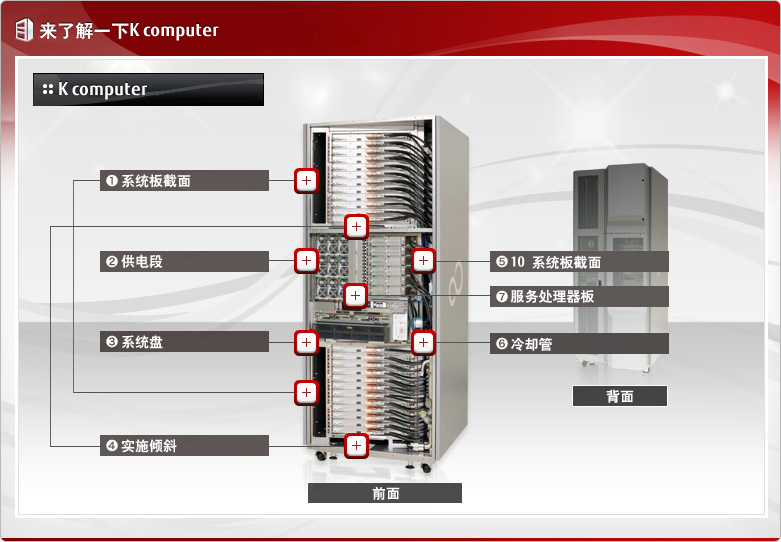

来了解一下K computer 1. System Board Section 1. System Board Section 1. System Board Section 2. Power Supply Section 2. Power Supply Section 3. System Disk 3. System Disk 4. Slanted Implementation 4. Slanted Implementation 4. Slanted Implementation 5. IO System Board Section 5. IO System Board Section 6. Cooling Tubes 6. Cooling Tubes 7. Service Processor Board 7. Service Processor Board

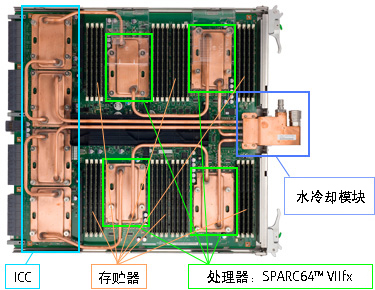

1. 主机板部分

水冷却模块

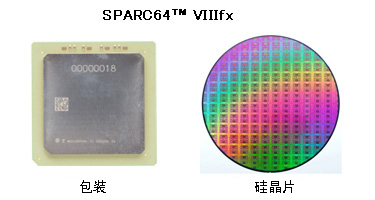

包装 硅晶片

每块主机板均配有四个CPU(SPARC64™ VIIIfx)。 在 SPARC64™ VIIIfx 系列中,每个CPU可集成八个内核。 在功耗方面,本主板拥有全球最高水平的性能和功耗率,每消耗一瓦可完成2.2亿次浮点操作。
此外,CPU和ICC运行过程中产生的热量由水冷散热系统去除,这样一来即可降低CPU和ICC的能耗并延长部件的使用寿命。

注意:ICC(连结控制器)是指用于控制网络(互连)的芯片。

2. 供电部分

Power Supply Section

为系统提供电力的每个机架都配有九个电源单元。 他们采取冗余设计以提高可靠性。
这意味着,即使某个电源单元出现故障,系统依然可以继续运行。

3. 系统磁盘

System Disk

系统磁盘存储着可控制系统的操作系统(OS)。

注意:除内部硬盘以外,机架还连接有外部存储系统,该系统可以存储计算数据和结果。

4. “斜向布置”以支持散热和高密度安装

'Slanted Implementation' supports cooling and high density

为保证高密度安装设备的稳定运行,有必要有效地去除在操作过程中产生的热量。 因此,K computer同时使用了空气冷却和水冷装置。
实现高散热性能的一个重要步骤就是对设备内空气流进行优化。
为使机架内部的空气能有适当的流动路径,在安装系统板时我们采用了斜向布置方式。

5. IO 系统板部分

IO System Board Section

配置了6块能够与外部记忆装置系统交换计算所需的数据与计算结果的IO系统板。

6. 冷却管道

Cooling Tubes

管道内部的水可以冷却CPU和ICC。 水冷系统的传感器可以持续监控水压、水温和结露等。

有连接单元的系统板

冷却水管安全阀

7. 服务处理器插板

Service Processor Board

服务处理器插板可以控制机架。 该插板可以执行系统主板的初始化并监视错误、失败和异常。服务处理器插板采用冗余配置以提高可靠性,每个机架安装两块插板。
