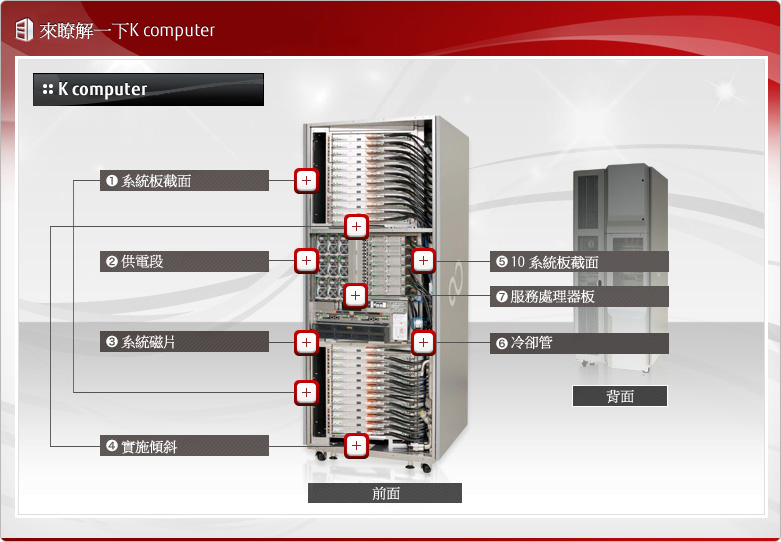

來了解壹下K computer 1. System Board Section 1. System Board Section 1. System Board Section 2. Power Supply Section 2. Power Supply Section 3. System Disk 3. System Disk 4. Slanted Implementation 4. Slanted Implementation 4. Slanted Implementation 5. IO System Board Section 5. IO System Board Section 6. Cooling Tubes 6. Cooling Tubes 7. Service Processor Board 7. Service Processor Board

1. 主機板部分

水冷卻模塊

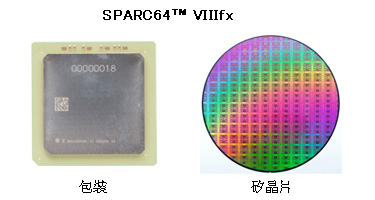

包裝 矽晶片

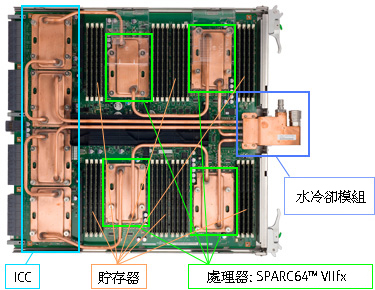

每塊主機板均配有四個CPU(SPARC64™VIIIfx)。 在SPARC64™VIIIfx系列中,每個CPU可集成八個內核。 在功耗方面,本主機板擁有全球最高水準的性能和功耗率,每消耗一瓦可完成2.2億次浮點操作。
此外,CPU和ICC運行過程中產生的熱量由水冷散熱系統去除,這樣一來即可降低CPU和ICC的能耗並延長部件的使用壽命。

注意:ICC(連結控制器)是指用於控制網路(互聯)的晶片。

2. 供電部分

Power Supply Section

為系統提供電力的每個機架都配有九個電源單元。 他們採取冗餘設計以提高可靠性。
這意味著,即使某個電源單元出現故障,系統依然可以繼續運行。

3. 系統磁碟

System Disk

系統磁碟儲存著可控制系統的作業系統(OS)。

注意:除內部硬碟以外,機架還連接有外部儲存系統,該系統可以儲存運算資料和結果。

4. 「斜向佈置」以支援散熱和高密度安裝

'Slanted Implementation' supports cooling and high density

為保證高密度安裝設備的穩定運行,有必要有效地去除在操作過程中產生的熱量。 因此,K computer同時使用了空氣冷卻和水冷裝置。
實現高散熱性能的一個重要步驟就是對設備內空氣流進行優化。
為使機架內部的空氣能有適當的流動路徑,在安裝系統板時我們採用了斜向佈置方式。

5. 系统板部分

IO System Board Section

配置了6塊能夠與外部記憶裝置系統交換運算所需的資料與計算結果的IO系統板。

6. 冷却管道

Cooling Tubes

管道內部的水可以冷卻CPU和ICC。 水冷系統的感測器可以持續監控水壓、水溫和結露等。

有連接單元的系統板

冷卻水管安全閥

7. 服務處理器插板

Service Processor Board

服務處理器插板可以控制機架。該插板可以執行系統主機板的初始化並監視錯誤、失敗和異常。 服務處理器插板採用冗餘配置以提高可靠性,每個機架安裝兩塊插板。
