本装置は、主に停電対策を目的とし、接続する装置に対して電力を供給する装置です。商用電力正常時には、商用電力を接続する装置に供給し、停電時にはバッテリを動力源とするインバータ出力に切り替え、接続する装置に対する電力のバックアップを行います。商用電源異常を検出した場合、サーバを緊急シャットダウンを行うことも可能です。
ラックマウント型UPS/1400VA
ラックマウント型UPS/3000VA
項目 | 仕様 | |
---|---|---|
製品名称 | 無停電電源装置
(ラックマウント型UPS/1400VA) |
|
型名 | PW-UP1C1RF | |
運転方式 | 常時商用給電 | |
定格容量 | 1400VA/1120W | |
交流入力 | 電圧 | 88VAC~120VAC
(上記の範囲外の電圧でバックアップ運転に移行) |
周波数 | 42.5Hz~68.5Hz
(上記の範囲外の周波数でバックアップ運転に移行) |
|
相数・線数 | 単相・2線 | |
最大入力電流 | 16A(充電電流含む) | |
漏洩電流 | 1mA以下 | |
入力保護 | サーキットブレーカ | |
交流出力 | 出力波形 | 正弦波(バックアップ運転時) |
電圧 | 商用運転時:交流入力電圧に同じ
バックアップ運転時:100VAC±3% |
|
周波数 | 商用運転時:交流入力周波数に同じ
バックアップ運転時:50Hz/60Hz±1%(自動選択) |
|
相数・線数 | 単相・2線 | |
出力切換時間 | 10ms未満(リレー切り換え) | |
バッテリ | 種類 | 長寿命小型シール鉛畜電池 |
定格容量 | 7Ah | |
使用個数 | 4個 | |
公称電圧 | 48V | |
充電時間 | 充電量:80%:3時間
充電量:80~100%:5時間 |
|
保持時間 | 5分(定格負荷、周囲温度25℃、バッテリ初期状態) | |
寿命 | 2年(放電回数やUPS周囲温度により大きく変わる) | |
その他 | 動作保証温度(UPS周囲温度) | 10~35℃ |
動作保証相対湿度 | 20~80%(但し、結露しないこと) | |
騒音 | 商用運転時:40dB(A)以下
バックアップ運転時:45dB(A)以下 |
|
消費電力 | 充電時:120W
満充電時:20W |
|
発熱量 | 充電時:432kJ/h
満充電時:72kJ/h |
|
冷却方式 | 冷却ファン(80mm角×1個)による強制風冷(商用運転時は低速回転) | |
入力電線とアース間の許容電圧 | 230VAC | |
入力サージ電圧耐量 | 5kVpeak(1.2×50μsec) | |
外観色 | 黒色 | |
外形寸法(W×D×H) | 482mm×529mm86.9mm
(搭載ピッチ:2U) |
|
質量(バッテリ無し) | 19.5kg(8.5kg) | |
外部接続 | 交流入力プラグ | 平行2極・アース付きプラグ(125V、15A)(コード長:約2.2m) |
交流出力
コンセント |
平行2極・アース付きプラグ(125V、15A)
通常交流出力コンセント×4口、遅延交流出力コンセント×2口 |
|
添付品 | UPS本体、取扱説明書、ラック搭載用レール、止めネジ、落下防止ワイヤ |
項目 | 仕様 | |
---|---|---|
製品名称 | 無停電電源装置
(ラックマウント型UPS/3000VA) |
|
型名 | PW-UP1D1RF | |
運転方式 | 常時商用給電 | |
定格容量 | 3000VA/2400W | |
交流入力 | 電圧 | 88VAC~120VAC(上記の範囲外の電圧でバックアップ運転に移行) |
周波数 | 42.5Hz~68.5Hz(上記の範囲外の周波数でバックアップ運転に移行) | |
相数・線数 | 単相・2線 | |
最大入力電流 | 34A(充電電流含む) | |
漏洩電流 | 3mA以下 | |
入力保護 | サーキットブレーカ | |
交流出力 | 出力波形 | 正弦波(バックアップ運転時) |
電圧 | 商用運転時:88VAC~120VAC
バックアップ運転時:100VAC±3% |
|
周波数 | 商用運転時:42.5Hz~68.5Hz
バックアップ運転時:50Hz/60Hz±1%(自動選択) |
|
相数・線数 | 単相・2線 | |
出力切換時間 | 10ms未満(リレー切り換え) | |
バッテリ | 種類 | 長寿命小型シール鉛畜電池 |
定格容量 | 7Ah | |
使用個数 | 8個 | |
公称電圧 | 96V | |
充電時間 | 充電量:80%:3時間
充電量:80~100%:5時間 |
|
保持時間 | 5分(定格負荷、周囲温度25℃、バッテリ初期状態) | |
寿命 | 2年(放電回数やUPS周囲温度により大きく変わる) | |
その他 | 動作保証温度(UPS周囲温度) | 10~35℃ |
動作保証相対湿度 | 20~80%(但し、結露しないこと) | |
騒音 | 商用運転時:40dB(A)以下
バックアップ運転時:45dB(A)以下 |
|
消費電力 | 充電時:150W
満充電時:25W |
|
発熱量 | 充電時:540kJ/h
満充電時:90kJ/h |
|
冷却方式 | 冷却ファン(80mm角×1個)による強制風冷(商用運転時は低速回転) | |
入力電線とアース間の許容電圧 | 230VAC | |
入力サージ電圧耐量 | 5kVpeak(1.2×50μsec) | |
外観色 | 黒色 | |
外形寸法(W×D×H) | 482mm×579mm×131.4mm
(搭載ピッチ:3U) |
|
質量(バッテリ無し) | 38.0kg(14.0kg) | |
外部接続 | 交流入力
端子台 |
入力端子台 L/R、N/S:M5ネジ(入力用電源ケーブル添付) |
交流出力コンセント | 平行2極・アース付きプラグ(125V, 15A)
通常交流出力コンセント×4口 遅延交流出力コンセント×4口 |
|
アース端子 | 入力端子台 PE(G):M5ネジ | |
添付品 | UPS本体、取扱説明書、ラック搭載用レール、止めネジ、落下防止ワイヤ、入力ケーブル |

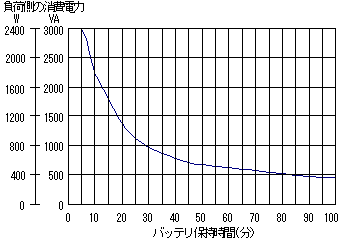

バッテリ保持時間は、下図を目安として下さい。
下図は「条件:周囲温度25℃、満充電、バッテリ初期状態」での目安であり、保証値ではありません。
バッテリ保持時間は、UPSの周囲温度やバッテリの放電回数、接続機器の負荷容量により大きく異なります。また、バッテリ初期状態と比較してバッテリ寿命時にはほぼ半減します。
PW-UP1C1RFのバッテリ保持時間の目安
PW-UP1D1RFのバッテリ保持時間の目安
