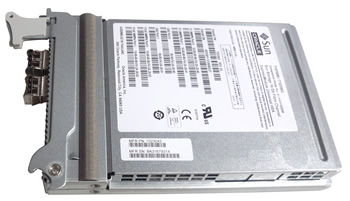

デュアルチャネル16Gbpsファイバーチャネル ExpressModule（SR SFP+）

製品概要

本カードをPCIe ExpressModuleスロットに搭載することにより、ANSI X3T11準拠の16Gbps（1600MB/s）ファイバーチャネルインタフェースを2ポート増設できます。

特長

• シングルシステムおよびクラスタシステムでディスクアレイ装置（FC）やテープ装置（FC）との接続が可能です。
• 接続形態としてpoint-to-point接続、FC-AL（Fibre Channel Arbitrated Loop）接続、ファイバーチャネルスイッチ（fabric）接続をサポートしています。
• 16Gbps対応の装置と接続することにより、最大1600MB/sの転送ができます。
  また、8Gbps, 4Gbps対応の装置と接続することもできます。
• ETERNUSディスクアレイ装置を接続したSAN Bootに対応しています。

動作環境

動作OS	Oracle Solaris 10 , Oracle Solaris 11（注）
必須ソフトウェア	なし （OS標準ドライバで動作）

仕様

型名	SP1X5FBA2F（Emulex社製）

インターフェース

項目	仕様
トポロジー	FC-AL, switched fabric
プロトコル	FC-FCP, FC-FCP2, FCP-4
規格	PC-PI-4/5, FC-FS-2, FC-AL-2, FC-LS-2, FC-GS-6, FC-DA, FC-SP-2, FC-MJS, FC-SB-4, FC-SP, FC-PH/PH2/PH3, FC-PI, FC-PI-2, FC-FS, FC-AL, FC-GS-2/3/4/5, FC-SB-2, FC-FLA, FC-HBA, FC-PLDA, FC-Tape, FC-MI
サービスクラス	クラス3
転送速度	最大1600MB/s
ポート数	2ポート
接続コネクタ形状	Dual LCコネクタ
伝送媒体	光ファイバーケーブル （50/ 125μm MMF、Dual LCコネクタ - Dual LCコネクタ付き）
接続距離	最大125m（最大転送速度1600MB/s, OM4ケーブル使用時）

カード

項目	仕様
規格, レーン数	PCI Express 3.0 x8レーン
カード形状	PCIe ExpressModule

（注）：Oracle Solaris 詳細版数についてはご購入時にご確認ください。
