Quad Gigabit Ethernet ExpressModule（MMF）

概要

本カードをPCIe ExpressModuleスロットに搭載することにより、IEEE 802.3z準拠の1Gbpsのバンド幅を持つGigabit Ethernet（1000Base-SX）インターフェースを 4ポート増設できます。

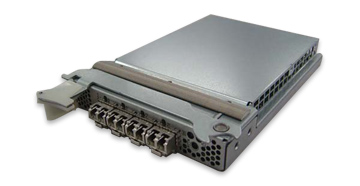

外観図

SE5X7GQM1G

特長

• 本カード1枚で、Gigabit Ethernet（1000Base-SX）インターフェースを4ポート（Dual LCコネクタ）増設できます。 ポート毎に個別のMACアドレスが割り当てられています。
• 1Gbpsのバンド幅を持つ1000Base-SXに直接接続が可能です。
• IEEE 802.3xフロー制御による全二重通信をサポートしています。
• オートネゴシエーション機能をサポートしています。
• ネットワークブートに対応しています。
• VLAN機能をサポートしています。
• Link Aggregation機能をサポートしています。
• Jumbo Frameをサポートしています。
• IEEE 802.3az（EEE）をサポートし、通信していない時は消費電力を低減します。
• TCP/UDP/IPのチェックSUM処理を行い、CPUやOSの負荷を軽減します。

動作環境

動作OS	Oracle Solaris 10 Oracle Solaris 11
必須ソフトウェア	なし（OS標準ドライバで動作）

仕様

型名	SE5X7GQM1G

インターフェース

インターフェースポート	1000Base-SX
規格	IEEE 802.3z準拠
転送速度	各ポート最大1Gbps
ポート数	4ポート
接続コネクタ形状	Dual LCコネクタ
伝送媒体	マルチモード光ファイバケーブル （62.5/125μmおよび50/125μm MMF, 両端デュプレックスLCコネクタ付）
接続距離	62.5/125μm MMF:最大 220m 50/125μm MMF:最大 550m

カード

インターフェース	PCI Express 2.0
レーン数	4レーン
形状	PCIe ExpressModule
