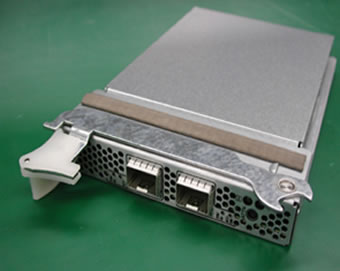

Dual 10GbE SFP+ PCIe 2.0 Express Module

製品概要

本カードをPCIe ExpressModuleスロットに搭載することにより、IEEE 802.3ae準拠の10Gbpsのバンド幅を持つ 10 Gigabit Ethernet(SFP+)インターフェースを2ポート増設できます。
Dual rate transceiver SFP+ SR または、 SFP+ TwinX Passive Copperケーブルの選択により、SFP+の物理インターフェースが使用可能です。

Dual 10GbE SFP+ PCIe 2.0 Express Module (SE5X7GD2G)	Dual rate transceiver SFP+ SR（別手配）
	SFP+ TwinX Passive Copperケーブル（別手配）

特長

• 本カード1枚で、10 Gigabit Ethernet(SFP+)インターフェースを2ポート増設できます。
• 10Gbpsのバンド幅を持つSFP+に接続可能です。
• IEEE 802.3aeフロー制御による全二重通信をサポートしています。
• ネットワークブートに対応しています。
• VLAN機能をサポートしています。
• Link Aggregation機能をサポートしています。
• Jumbo Frameをサポートしています。

動作環境

動作OS	Oracle Solaris 10, Oracle Solaris 11
必須ソフトウェア	なし (OS標準ドライバで動作)

仕様

型名	SE5X7GD2G

インターフェース

項目	仕様
インターフェースポート	SFP+ SR	SFP+ (direct attach TwinX copper)
規格	IEEE 802.3ae 2002準拠
伝送方式	全二重通信
転送速度	最大10Gbps
ポート数	2ポート
接続コネクタ形状	Dual LCコネクタ	-
伝送媒体	マルチモード光ファイバケーブル (62.5/125μmおよび50/125μm MMF, 両端デュプレックスLCコネクタ付)	SFP+ TwinX Passive Copperケーブル (SFP+モジュール付き)
接続距離	62.5/125μm MMF:最大33m 50/125μm MMF:最大300m	最大10m

カード

項目	仕様
インターフェース	PCI Express 2.0
レーン数	8レーン
形状	PCIe ExpressModule

オプション

名称	型名	仕様
Dual rate transceiver SFP+ SR	SE5X7XT1G	10GbE SFP+ SR トランシーバ: 1ポート分
SFP+ TwinX Passive Copper Cable	DCBL-TWX01	SFP+ モジュール付きケーブル, 1m
	DCBL-TWX03	SFP+ モジュール付きケーブル, 3m
	DCBL-TWX05	SFP+ モジュール付きケーブル, 5m
