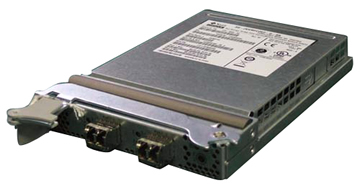

Dual 10GbE FCoE Express Module(光ケーブル用)

本製品は2015年11月をもって販売を終了いたします。販売を終了している製品は、PCIe ExpressModuleをご覧ください。

製品概要

本カードをPCIe ExpressModuleスロットに搭載することにより、10Gbps帯域幅の拡張Ethernet(Converged Enhanced Ethernet:CEE)インターフェースを2ポート増設できます。拡張Ethernetインターフェースでは、LAN(TCP/IPなど)および SAN(Fibre Channel over Ethernet:FCoE)の通信を同時にサポートします。
光ケーブルを接続します。

(注)カード側の各ポートにsmall form-factor pluggable plus(SFP+) short range(SR) 光モジュール付き

特長

  • 10Gbps帯域幅の拡張Ethernet(Converged Enhanced Ethernet:CEE)上で Fibre Channel over Ethernet(FCoE)プロトコルの高速転送が可能です。
  • 10Gbps帯域幅の拡張EthernetおよびEthernet上で、Ethernetインタフェース としても使用可能です。
  • 拡張Ethernet(FCoEスイッチなど)に接続している場合は、 同一ポートでFCoEおよびEthernetの通信を同時に行うことが可能です。
  • FCoEスイッチを介して、FCoE対応のディスクアレイ装置との接続が可能です。
  • ファイバーチャネル対応のFCoEスイッチを介して、ファイバーチャネル対応の ディスクアレイ装置やテープ装置と接続が可能です。
  • FCoEスイッチ、またはEthernetスイッチを介して NASとの接続が可能です。
  • ETERNUSディスクアレイ装置を接続したSAN Bootに対応しています。
  • ネットワークブート に対応しています。
  • VLAN機能をサポートしています。

動作環境

対象OS Oracle Solaris 10, Oracle Solaris 11
必須ソフトウェア なし(OS標準ドライバで動作)

仕様

型名 SE5X7FE1G

インターフェース

FCoE
サービスクラス クラス3
プロトコル FCP(SCSI-FCP), FC-TAPE (FCP-2)
規格 FCP(SCSI-FCP), FC-TAPE, FCP-2, FC-GS-2, FC-GS-3, FC-BB-5
Ethernet
Ethernet規格 IEEE 802.3ae(10Gigabit Ethernet)、、802.1q(VLAN)、802.3ad(リンクアグリゲーション)、 802.1p(優先エンコーディング)、802.3x(フロー制御)、IPv4(RFQ791)、IPv6(RFC2460)、 802.1Qau(輻輳通知) 準拠
拡張Ethernet規格 802.1Qbb(優先度ベースフロー制御)、802.1Qaz(DCBX/拡張伝送選択) 準拠
ハードウェア
インタフェースポート SFP+ SR(Short Range)
通信方式 全二重通信
転送速度 最大10Gbps/各ポート
ポート数 2ポート
接続コネクタ形状 Dual LCコネクタ
伝送媒体 光ファイバーケーブル(OM3ケーブル=50/125μm MMF、Dual LCコネクタ - Dual LCコネクタ付き)
接続距離 最大300m (OM3ケーブル使用時)

カード

項目 仕様
規格:レーン数 PCI Express 2.0: 4レーン、PCI Express 1.0: 8レーン
カード形状 PCIe ExpressModule
