PRIMEQUEST 2400S / 2400E / 2400L / 2800E / 2800L OSIV/XSP動作機構 仕様・諸元

仕様・諸元

PRIMEQUEST 2400S向け

モデル/名称		PRIMEQUEST 2400S
OSIV/XSP動作機構キット	モデル名	5	7	10	15	20
	システムボード数	1枚
	CPU種	インテル® Xeon® プロセッサー E7-4890 v2 [2.80GHz] （15コア、3次キャッシュ：37.5MB、QPI：8.0GT/s）
	実装CPU数	1CPU（15コア）
	OSIV/XSP使用CPUコア数（注1）	1コア
	実装メモリ容量	16GB
	OSIV/XSP使用メモリ容量（注1）	2GB
	キット搭載個数 （XSPパーティション数）	最大2個（最大2パーティション）
拡張バススロット（PCIボックス接続時）		最大18スロット（筐体内 8スロット、PCIボックス1台 12スロット）（注2）
I/Oインターフェース （PRIMEQUEST 1筐体あたり）	BMCチャネル数	最大13チャネル（PCIカード数：最大13枚）
	OCLINKチャネル数	最大32チャネル（PCIカード数：最大16枚）
	LANポート（仮想ONAポート）数	最大8ポート（PCIカード数：最大8枚）
メインフレーム専用ディスク装置（ETERNUS DX100 S3） （1XSPパーティションあたり）		最大1台（30GB/60GB/90GB/120GB）
AVM/EXS適用時のVM数 （1XSPパーティションあたり）		最大4VM

モデル/名称	PRIMEQUEST 2400S
基本筺体 外形寸法 [幅 奥行 高さ] （ユニット数）	445mm 782mm 438mm（10U）
基本筺体 質量（注3）	最大120kg
入力電圧（周波数）	AC200～240V±10%、AC100～120V±10%（50/60Hz +2/-4%）
最大消費電力	3,820W
最大皮相電力	3,940VA
最大発熱量	13,752kJ/h
冗長コンポーネント	電源ユニット（注4）、冷却ファン、 メモリ（注4）、 内蔵ディスク、 PCI Expressカード（注4）、 サーバ管理専用ユニット（MMB）（注4）
使用環境	温度5～35°C、湿度20～80%（結露しないこと）
保守期間	標準5年

PRIMEQUEST 2400E/2400L/2800E/2800L向け

モデル/名称		PRIMEQUEST 2400E/2400L/2800E/2800L
OSIV/XSP動作機構キット	モデル名	5	7	10	15	20	30	40	50	60	80	100	120
	システムボード数	1枚
	CPU種	PRIMEQUEST 2400E/2400L：インテル® Xeon® プロセッサー E7-4890 v2 [2.80GHz] （15コア、3次キャッシュ：37.5MB、QPI：8.0GT/s） PRIMEQUEST 2800E/2800L：インテル® Xeon® プロセッサー E7-8890 v2 [2.80GHz] （15コア、3次キャッシュ：37.5MB、QPI：8.0GT/s）
	実装CPU数	1CPU（15コア）
	OSIV/XSP使用CPUコア数（注1）	1コア								2コア		3コア
	実装メモリ容量	16GB
	OSIV/XSP使用メモリ容量（注1）	2GB
	キット搭載個数 （XSPパーティション数）	PRIMEQUEST 2400E/2400L ： 最大2個（最大2パーティション） PRIMEQUEST 2800E/2800L ： 最大4個（最大4パーティション）
拡張バススロット（PCIボックス接続時）		最大56スロット（筐体内 16スロット、PCIボックス4台 48スロット）（注2）
I/Oインターフェース （PRIMEQUEST 1筐体あたり）	BMCチャネル数	最大45チャネル（PCIカード数：最大45枚）
	OCLINKチャネル数	最大64チャネル（PCIカード数：最大32枚）
	LANポート（仮想ONAポート）数	最大8ポート（PCIカード数：最大8枚）
メインフレーム専用ディスク装置（ETERNUS DX100 S3） （1XSPパーティションあたり）		－
AVM/EXS適用時のVM数 （1XSPパーティションあたり）		最大4VM

モデル/名称	PRIMEQUEST 2400E/2400L	PRIMEQUEST 2800E/2800L
基本筺体 外形寸法 [幅 奥行 高さ] （ユニット数）	445mm 782mm 438mm（10U）
基本筺体 質量（注3）	最大128kg	最大150kg
入力電圧（周波数）	AC200～240V±10%、AC100～120V±10%（50/60Hz +2/-4%）	AC200～240V±10%（50/60Hz +2/-4%）
最大消費電力	4,270W	5,980W
最大皮相電力	4,400VA	6,160VA
最大発熱量	15,372kJ/h	21,528kJ/h
冗長コンポーネント	電源ユニット（注4）、冷却ファン、 メモリ（注4）、 内蔵ディスク、 PCI Expressカード（注4）、 サーバ管理専用ユニット（MMB）（注4）
使用環境	温度5～35°C、湿度20～80%（結露しないこと）
保守期間	PRIMEQUEST 2400E/2800E： 標準5年 PRIMEQUEST 2400L/2800L： 最長10年

---

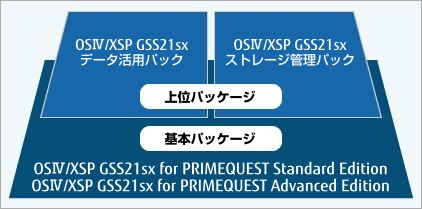

OSIV/XSPソフトウェアパッケージ

PRIMEQUEST上で高性能・高信頼なOSIV/XSP環境や オープン連携環境を実現するOSIV/XSPのソフトウェア製品群をパッケージ化してご提供します。

基本パッケージ

• OSIV/XSP GSS21sx for PRIMEQUEST Standard Edition V10
  高性能・高信頼なメインフレームの基盤機能、リレーショナルデータベース、インターネット業務構築基盤、Windowsクライアント連携機能、イメージデータソリューション基盤、および仮想マシン機能を標準装備しています。
• OSIV/XSP GSS21sx for PRIMEQUEST Advanced Edition V10
  Standard Editionの機能を包含したうえ、ジョブの実行多重度や同時展開可能なVSAMファイル数などのスケーラビリティ拡大に必要な機能を加えてご提供します。

上位パッケージ

• OSIV/XSP GSS21sx データ活用パック
  ファイル転送やデータベース連携、リモートアクセスなど、基幹データをオープンシステムから活用するために必要な機能を提供します。
• OSIV/XSP GSS21sx ストレージ管理パック
  ファイルの容量、割り当て・解放の自動管理や、バックアップ・リカバリー運用の条件設定など、システム運用の省力化に有効な統合ストレージ管理機能を提供します。

OSIV/XSP GSS21sx for PRIMEQUEST Standard Edition V10の主な構成製品

OS	セキュア AF2 （AF2、AIF、RACF、VTAM-G）
日本語処理	ADJUST
オンライン処理	AIM
インタラクティブ処理	AP / DF、AP / EF
印刷処理	APS、APS / DSP、APS / NP
言語	COBOL85
開発管理	GEM
インターネット処理	Interstage AIMApplicationDirector
マルチサーバ連携処理	XL-DATA / MV
データベース	Symfoware Serverセット
仮想マシン機能	AVM/EXS

OSIV/XSP GSS21sx for PRIMEQUEST Advanced Edition V10の主な構成製品

OSIV/XSP GSS21sx for PRIMEQUEST Standard Edition V10に加え以下の製品を装備しています。

高速処理基盤	AF2-PX
ネットワーク管理	COMS-I

OSIV/XSP GSS21sx データ活用パックの主な構成製品

データ抽出・格納	DB-EXPRESS
ファイル転送	Linkexpress File Transfer
リモート・アクセス	Remote Access eXtension

OSIV/XSP GSS21sx ストレージ管理パックの主な構成製品

データバックアップ	GSM / DARCV
ストレージ管理	GSM / MNGR

オープンシステム領域

オープンシステム領域のソフトウェアは、PRIMEQUEST対応のソフトウェア製品情報をご覧ください。
