主要コンポーネント

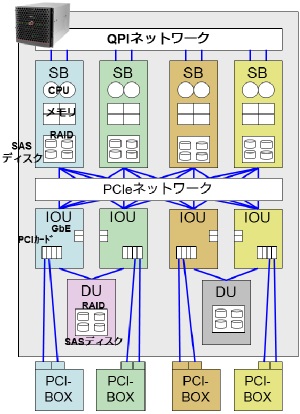

FUJITSU Server PRIMEQUEST 2000シリーズの構成概念図と各コンポーネントの概説です。
詳細については、ハードウェアマニュアルをご参照ください。

システムボード（SB）
CPUとメモリを搭載するボード。
2400E3/L3、2800E3/L3には内蔵ストレージ（HDD,SSD）を搭載可能。
I/Oユニット（IOU）
PCIeカードを搭載するボード。LANポートを2ポート搭載する。
- IOユニット（1GbE）：
  Low ProfileのPCIeカードを4枚搭載可能
  オンボードの1000Base-Tを2ポート搭載
- IOユニット（10GbE）：
  Full HeightのPCIeカードを2枚搭載可能
  Low ProfileのPCIeカードを1枚搭載可能
  オンボードの10GBase-Tを2ポート搭載
ディスクユニット（DU）
内蔵ストレージを搭載するユニット。
- SAS-RAIDカードを最大2枚搭載可能
- 2つのIOユニットから共有可能
PCIボックス（PCI_BOX）
IOユニットに搭載した専用カード経由で接続し、最大12枚のI/Oカードを搭載可能。ホットプラグ対応。
QPIネットワーク
CPU間を接続する高速システムバス
※物理的位置はミッドプレーン (MP) / SB上
PCIeネットワーク
SBおよびIOユニット上にあるPCIeスイッチにより、CPUからのI/O処理命令を各I/Oへと振り分ける
