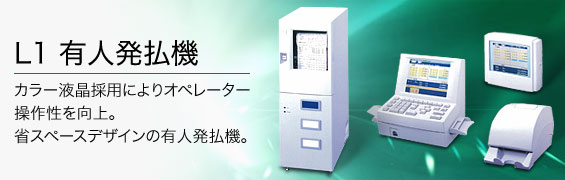

L1 有人発払機
主な特長
発売／払戻兼用
- 1つの窓口で発売と払戻ができます。
カラー表示の採用
- 操作卓と客用表示器にカラー液晶を採用し、表示内容をわかりやすくしました。
投票券印刷リボンが不要
- 本券用紙を感熱紙とすることでリボンをなくしました。
対面設置
- 操作卓と読取部の一体化で省スペース実現により対面応対ができます。
画面例
操作卓画面
客用表示画面
製品仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 使用形態 | 1窓／1台 | ||
| 発券速度 | 約3秒／1枚 | ||
| プログラムの書込み方式 | プログラムカード | ||
| 投票券 | 発券 | ベット数 | 最大8ベット |
| 払戻 | 読取方法 | 2次元バーコード読取方式 | |
| 発券部 | 印刷方式 | 感熱印刷 | |
| 控券 | 用紙サイズ | 幅114mm×長さ50m | |
| 印刷方式 | 感熱印刷方式 | ||
| 用紙交換 | 無停止交換 | ||
| 投票カード | 読取方式 | イメージ読取方式 | |
| 読取方向 | 表／前後2方向 | ||
| 操作卓表示器 | カラーLCD（TFT方式） | ||
| キーボード | テンキー | 0～9 | |
| 固定ファンクションキー | 実行、終了、訂正、万、千、メニュー呼出、ブザー解除、変更、セット、画面消去、診断表示、照会、減算 | ||
| 可変ファンクションキー | A～I | ||
| 客用表示器 | カラーLCD（TFT方式） | ||
| 外形
（幅×奥行×高さ） | 本体 | 210×340×625mm | |
| 操作卓 | 270×230×280mm | ||
| 印刷ユニット | 190×345×215mm | ||
| 客用表示器 | 195×60×175mm | ||
| 重量 | 本体 | 20kg | |
| 操作卓 | 8kg | ||
| 印刷ユニット | 6kg | ||
| 客用表示器 | 2kg | ||
| 入力電源 | 電圧 | AC100／200V±10％ | |
| 相数 | 単相（非接地方式） | ||
| 周波数 | 50／60Hz+2％ -4％ | ||
| 所要電力 | ピーク時 | 0.50KVA | |
| 休止時 | 0.23KVA | ||
| 発熱量 | ピーク時 | 430kcal／H | |
| 休止時 | 198kcal／H | ||
※本装置はフレンドリームトータリゼータシステムに接続されます。
※本装置を接続するには、別途ソフトウェアの追加が必要となります。
※本仕様は予告なく変更される場合があります。
