ICAD/SML 3次元板金設計支援システム

ICAD SXで３次元設計をお使いのお客様に、板金設計用の３次元モデリング機能をご提供いたします。板金部品とそれ以外の部品が同一環境化で設計できるので、相互部品の干渉チェックが確認できます。また、板金部品もワンタッチで配置を行い作業効率化が図れます。

製品コンセプト

• 機械設計（アセンブリ）と同一環境で運用可能

  iCAD SX３次元環境の中で一般機械部品と、ICAD/SMLで作成した板金部品を使用する事ができます。ICAD/SMLは材質・板厚が異なる板金部品のモデリング、他の機械部品との干渉チェックなど設計効率が向上します。

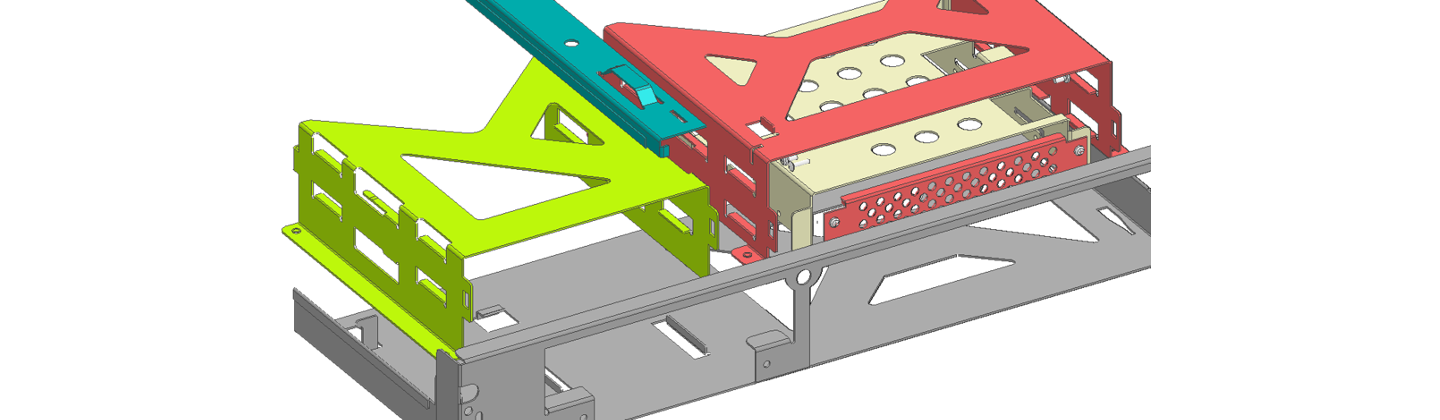

  板金部品とその他の部品が混在した３次元環境での機械設計が可能

• 板金製品の設計効率を高めるモデリング機能を搭載

  ICAD/SMLは、設計者が意図する操作で、製品の概略形状モデルから一気に板金シェル化機能を用いて板金形状モデルを作成できます。また、フランジ形状としての面の曲げや延長、面取りや丸み付け、切り欠きといった板金製品に多い形状を簡単な操作で作成できます。



  製品の概略形状モデルから、板金シェル化機能により、一気に板金形状を作成することで、モデリングに要する時間を大幅に短縮できます。

穴形状は一覧から選んで簡単配置

丸穴、角穴、長丸といった板金製品に多用される穴形状は一覧から選んで部品上にドロップするだけで作成できます。また、バーリングやダボといった成型形状も部品登録することで、丸穴や角穴と同様に一覧からドロップ操作で作成できます。

特長・主な機能

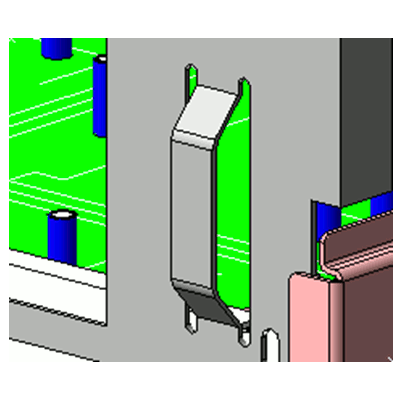

成形加工部品も簡単に配置

•

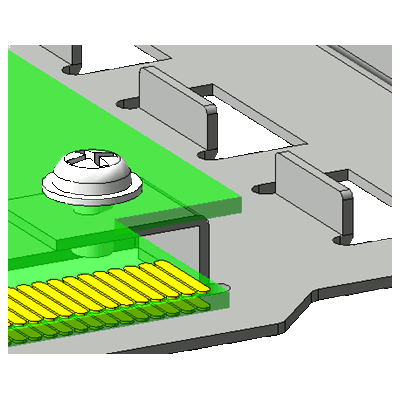

  切り起し

•

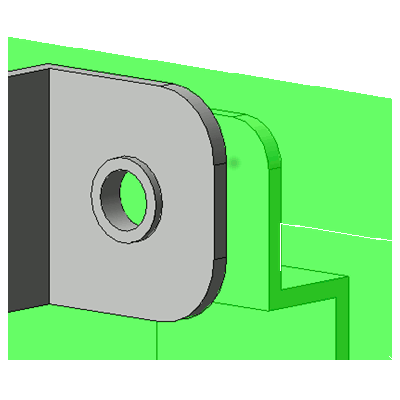

  バーリング

•

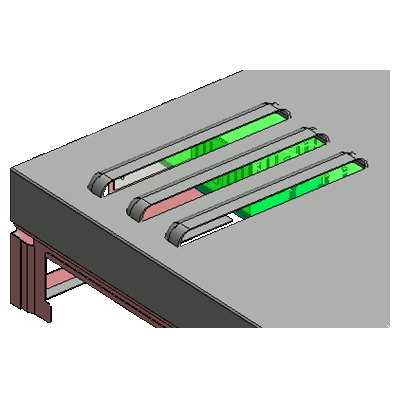

  ルーバー

•

  ブリッジ

多彩な編集機能を搭載

•

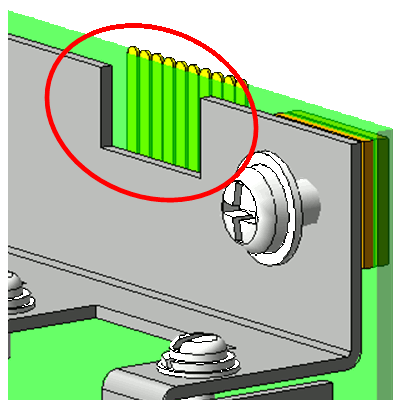

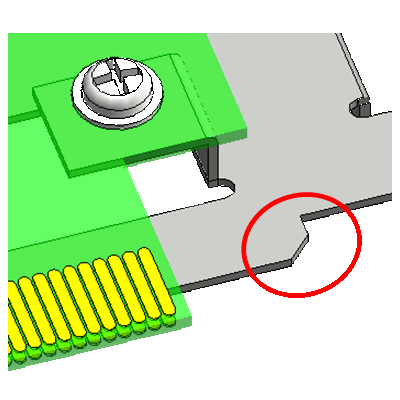

  切欠き

•

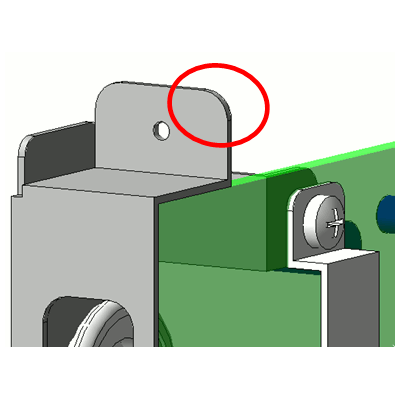

  角丸め

•

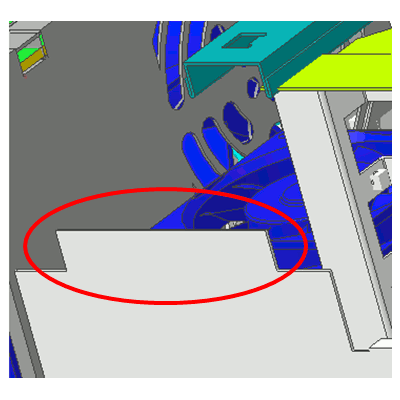

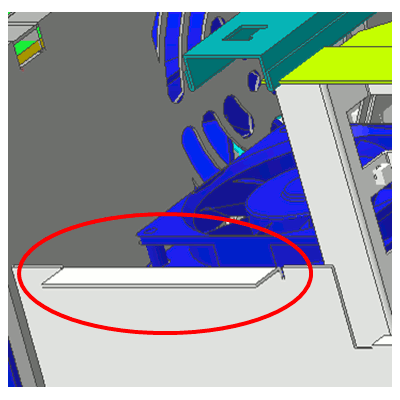

  面取り

•

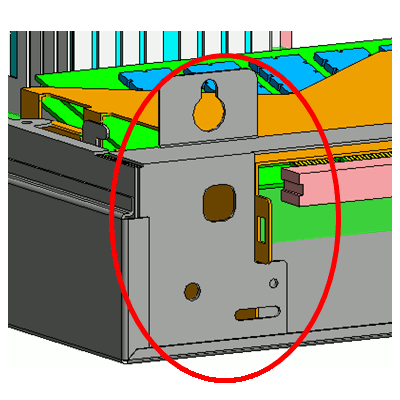

  穴形状

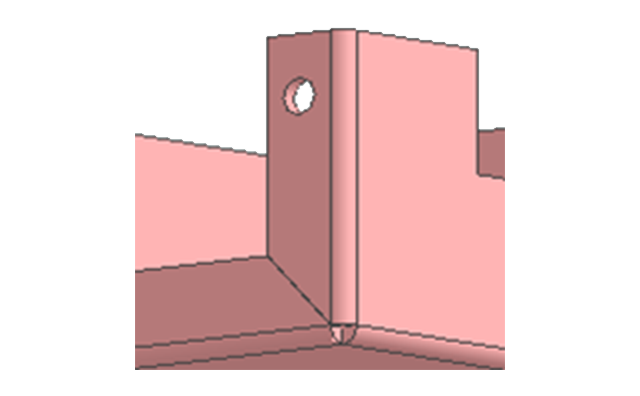

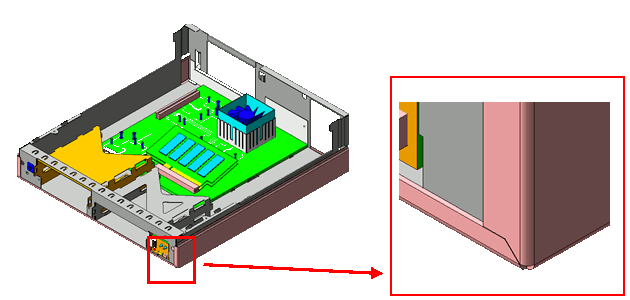

留継ぎ形状も簡単に作成

オペレーション動画

板金部品モデル作成の各工程を動画でご覧いただけます。

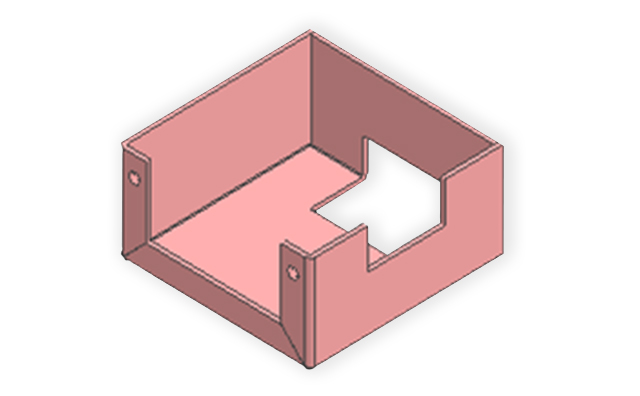

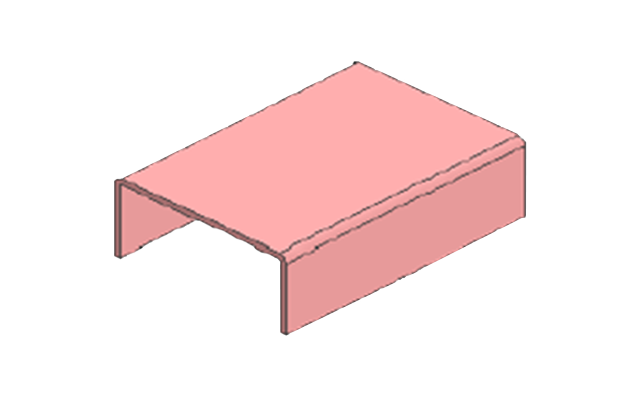

板金部品モデル完成形

• 面作成

  平板より板金モデルを作成します。



  • 動画を見る

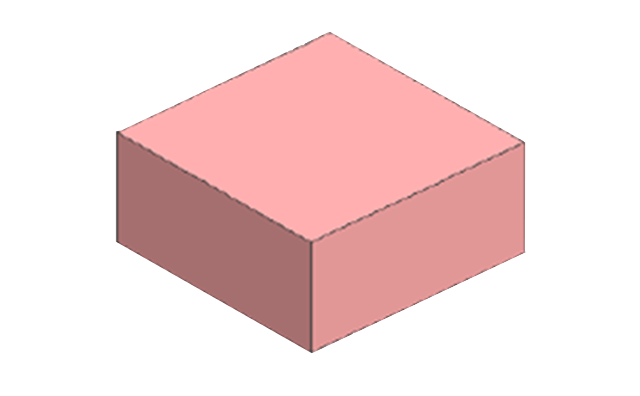

• 直方体からシェル化

  直方体よりシェル化し板金モデルを作成します。



  • 動画を見る

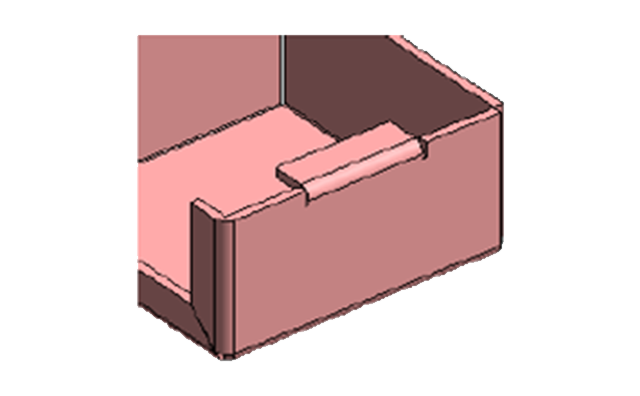

• 面追加

  板金モデルに部分面を追加・編集します。



  • 動画を見る

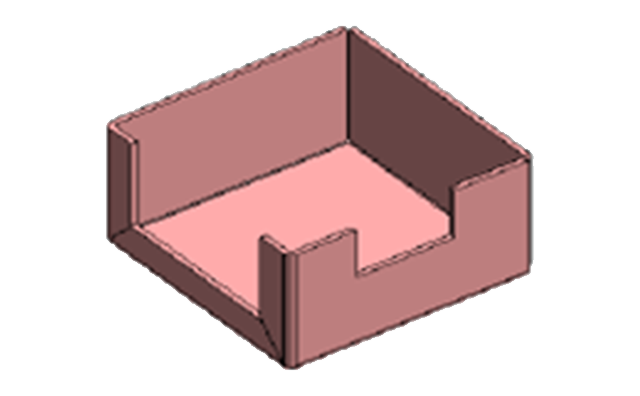

• 切欠き作成

  板金モデルに切欠きを作成・編集します。



  • 動画を見る

• 部分展開

  板金部品モデルの一部を展開します。



  • 動画を見る

• 展開図面作成

  板金モデルより展開図を作成します。



  • 動画を見る

• 穴作成

  面に丸穴・成形加工穴をあけます。



  • 動画を見る

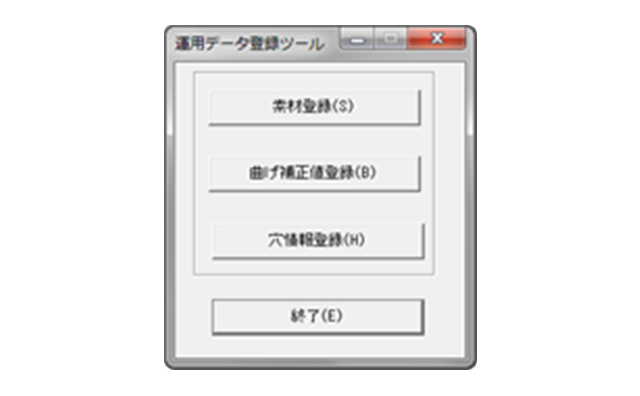

• 穴情報登録

  穴情報（成形穴）を登録します。



  • 動画を見る

製品ラインナップ

ICAD/SML 3次元板金設計支援システム

• ローカルライセンス
• ネットワークライセンス
• 評価版貸出ライセンス（１ケ月）

プログラムサポート

• 月間サポート
• 年間サポート

サービス

• 教育サポート
