NTT-COM Arcstar IP-VPN イーサタイプ でBGPを利用した接続


IP-VPNを使用した、BGPで接続した設定例です。

対象機種と版数

  • Si-Rシリーズ V31以降
  • Si-R brinシリーズ V1以降

設定内容

  • LAN0側をWAN側、LAN1側をLAN側とします。
  • Si-RのLAN側に192.168.1.1 / 24、WAN側に10.1.1.1 / 30を割り当てるとします。
  • IP-VPNのPEアドレスに10.1.1.2 / 30を割当てるとします。
  • Si-R側AS番号は65000、IP-VPN網側AS番号は9598とします。
  • BGPに広報する経路は192.168.1.0 / 24のconnected経路のみとします。

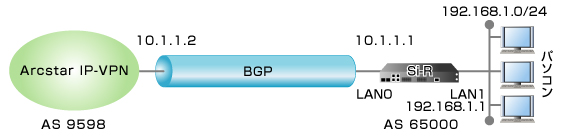

設定例のイメージ図です

設定例

以下の設定例を、コピー&ペーストでご利用いただくことができます。

Si-R設定例

lan 0 mode auto

lan 0 ip address 10.1.1.1/30 3

lan 1 mode auto

lan 1 ip address 192.168.1.1/24 3

routemanage ip redist bgp connected on

bgp as 65000

bgp neighbor 0 address 10.1.1.2

bgp neighbor 0 as 9598

bgp neighbor 0 filter 0 act pass out

bgp neighbor 0 filter 0 route 192.168.1.0/24 exact

bgp neighbor 0 filter 0 set medmetric 100

bgp redist 0 reject 10.1.1.0/30 exact

bgp redist 1 pass any

syslog pri error,warn,info

syslog facility 23

time zone 0900

consoleinfo autologout 8h

telnetinfo autologout 5m

terminal charset SJIS

解説

Si-R_1設定解説

lan 0 mode auto

lan 0 インターフェースの通信速度/モードをオートセンス/オートネゴシエーションに設定します。


lan 0 ip address 10.1.1.1/24 3

WAN側IPアドレスを設定します。

  • 10.1.1.1/24 : WAN側IPアドレス/マスクです。
  • 3 : ブロードキャストアドレスのタイプです。通常は3で構いません。
lan 1 mode auto

lan 1 インターフェースの通信速度/モードをオートセンス/オートネゴシエーションに設定します。


lan 1 ip address 192.168.1.1/24 3

LAN側IPアドレスを設定します。

  • 192.168.1.1/24 : LAN側IPアドレス/マスクです。
  • 3 : ブロードキャストアドレスのタイプです。通常は3で構いません。
routemanage ip redist bgp connected on

BGP再配布経路の設定です。
connected経路をBGPに再配布します。
デフォルトの設定では、connected経路、static経路、rip経路、OSPF経路の広報は全てoffになっているので注意して下さい。


bgp as 65000

自装置の属するAS番号の設定です。


bgp neighbor 0 address 10.1.1.2

BGP相手側IPアドレスの設定です。


bgp neighbor 0 as 9598

相手装置の属するAS番号の設定です。


bgp neighbor 0 filter 0 act pass out

bgp neighbor 0 filter 0 route 192.168.1.0/24 exact

bgp neighbor 0 filter 0 set medmetric 100

192.168.1.0/24をBGPで広報する際のMED値を100に変更します。デフォルトは0です。


bgp redist 0 reject 10.1.1.0/30 exact

bgp redist 1 pass any

connected経路であるWAN側ネットワークアドレス(10.1.1.0/30)をBGPの経路フィルターで遮断します。


syslog pri error,warn,info

syslog facility 23

システムログ情報の出力情報/出力対象ファシリティの設定をします。通常はこのままで構いません。


time zone 0900

タイムゾーンを設定します。通常はこのままで構いません。


consoleinfo autologout 8h

telnetinfo autologout 5m

シリアルコンソール、TELNETコネクションの入出力がない場合のコネクション切断時間を設定します。通常はこのままで構いません。


terminal charset SJIS

ターミナルで使用する漢字コードをShift JISコードに設定します。
