Brocade 6520 ファイバチャネルスイッチ


Brocade 6520 概要
ストレージ統合 / SAN統合
- ポート名やWWN(World Wide Name)よるゾーン毎のアクセス制御が可能
- 異種サーバー環境でストレージ統合を行う場合でも高度なセキュリティを確保
高性能
- スイッチ間の高帯域リンクを実現 カスケードトランキング機能
容易な管理
- Webブラウザを利用したステータスのモニタや性能の監視などが可能
SANの統合管理
- ソフトウェアETERNUS SF Storage Cruiserにより、複雑なSANの構成管理、性能管理等を行うことが可能。さらに管理ツールBrocade Network Advisorを導入することで、VCSファブリックのネットワーク監視、性能監視を支援
Brocade 6520 仕様・諸元

転送能力・ポート数
モデル名 | Brocade 6520 | |
---|---|---|
転送能力 | FC | 16Gbit/s/ 8Gbit/s 4Gbit/s/ 2Gbit/s (全二重) |
総スループット | 最大4,096Gbit/s | |
アーキテクチャー | ノンブロッキング共用メモリスイッチ | |
レイテンシー | 700ns (注1) | |
最大フレームサイズ | FC | 2,112バイト |
サービスクラス | クラス2、3、F | |
メディアタイプ | FC(SWL)
(注2) | SFP+ (8Gbit/s,4Gbit/s,2Gbit/s)(注4)
SFP+(16Gbit/s,8Gbit/s,4Gbit/s)(注4) |
FC(LWL)
(注2) | SFP+ (8Gbit/s,4Gbit/s,2Gbit/s)(注4)
SFP+(16Gbit/s,8Gbit/s,4Gbit/s)(注4) | |
最大ポート数 FC | 96 | |
最大接続距離 | FC(SWL)
(注3)(注5)(注6) | 500m (2Gbit/s)、380m (4Gbit/s)
190m (8Gbit/s)、125m (16Gbit/s) |
FC(LWL)
(注3)(注5) | 25km(8Gbit/s)、25km(16Gbit/s) | |
外部インターフェース | Ethernet(10/100/1000Base-T)、RS232-C |
- 注1接続条件により値が異なります。
- 注2SWL : Short Wave Length (短波長)、LWL : Long Wave Length (長波長)
- 注3SFP (Small Form-Factor Pluggable)
- 注4SFP+ (Small Form-Factor Pluggable Plus)
- 注5ファイバチャネルのmSFPは、8Gbit/s, 4Gbit/s, 2Gbit/sのみサポート
- 注6接続距離はOM3ケーブル(1,2,4Gbit/s)、OM4ケーブル(8,16,32Gbit/s)の場合の値
ファブリックサービス
モデル名 | Brocade 6520 |
---|---|
Simple Name Server | ○ |
RSCN(Registered State Change Notification) | ○ |
Zoning | ○ |
Web Tools | ○ |
SAN性能モニタリング(オプション) | ○ |
カスケードトランキング(オプション) | ○ |
Fabric Watch(オプション) | ○ |
FCルーティング(オプション) | ○ |
Virtual Fabrics | ○ |
アダプティブ・ネットワーキング(標準) | ○ |
Fabric Vision(注1) | ○ |
- 注1FOS7.3以降のファームウェアにてサポート。SAN性能モニタリング、Fabric Watchの機能を統合した機能です。
設置諸元
モデル名 | Brocade 6520 | |
---|---|---|
外形寸法(W×D×H) | 429 × 610 × 87mm | |
質量 | 17.0kg | |
電源条件 | 電圧 | AC200~240V |
相数 | 単相 | |
周波数 | 50Hz、60Hz | |
最大所要電力 | 464W | |
最大発熱量 | 1,670kJ/h | |
周囲環境条件 | 温度 | 0~40℃ |
湿度 | 10~85%RH | |
コンセント形状 | AC100V仕様 | NEMA 5-15 |
AC200V仕様 | NEMA L6-15 |
環境への配慮
グリーン製品の提供
グローバルな環境対策に則った当社独自の厳しい環境評価基準(省資源化、リサイクル設計、化学物質含有/使用規制、省エネルギー、環境情報の提供など)に基づいた地球に優しい、環境への負荷の少ない「グリーン製品」として提供しています。
サポートサーバー/ストレージ
サポートサーバー
メーカー名 | 機種 |
---|---|
富士通 | 基幹IAサーバー PRIMEQUEST |
SPARC Enterprise, PRIMEPOWER, S series | |
PCサーバー PRIMERGY | |
Oracle | Sun Fire, Sun Blade, Sun Enterprise |
HP | HP9000 series, Integrity (注1) |
IBM | pSeries, RS/6000, System p, Power Systems (注1) |
その他 | 各社PCサーバー |
- 注1他社サーバー接続につきましては、今後順次拡大予定です。
サポートストレージ
メーカー名 | 機種 | |
---|---|---|
ハイブリッドストレージシステム | 富士通 | ETERNUS ハイブリッドストレージシステム |
ディスクストレージシステム | 富士通 | ETERNUS ディスクストレージシステム |
テープライブラリ | 富士通 | ETERNUS テープライブラリ |
特長・機能

標準機能
- スイッチを制御するオペレーティングシステム FabricOS™
- Webブラウザでの装置管理機能 Web Tools
- ポートやWWNによるアクセス制御機能 Zoning
- 論理的に複数のファブリックを構築 Virtual Fabrics
- アダプティブ・ネットワーキング機能
オプション機能 (ソフトウェアライセンス)
ダウンロード
設定ツール
ツール名 | 概要 |
---|---|
Brocade series,
ETERNUS SN200 series, ExtremeSwitching VDX series 監視機能設定ツール | 監視機能設定ツール(MIBファイル)(以下、本プログラム)は、SAN スイッチの Brocade series, ETERNUS SN200 series および コンバージドスイッチ ExtremeSwitching VDX seriesから送信されるSNMPトラップをSNMP監視ツールで翻訳するために必要なMIB(Management Information Base)ファイルであり、それ以外の用途に使用することはできません。ダウンロードは無料です。 |
ファームウェア
Brocade series / ExtremeSwitching VDX seriesの最新版には、追加機能のサポート、またはファームウェアの修正データが含まれています。Brocade series / ExtremeSwitching VDX seriesは弊社が提供する最新版ファームウェアを適用して使用してください。
最新版は以下のお客様専用ホームページ「SupportDesk-Web」にて提供しています。
https://eservice.fujitsu.com/supportdesk-web/
なお、適用はお客様による作業となりますが、弊社に作業をご依頼される場合は、有償にて承りますので、弊社担当営業、または販社パートナーまでお問い合わせください。

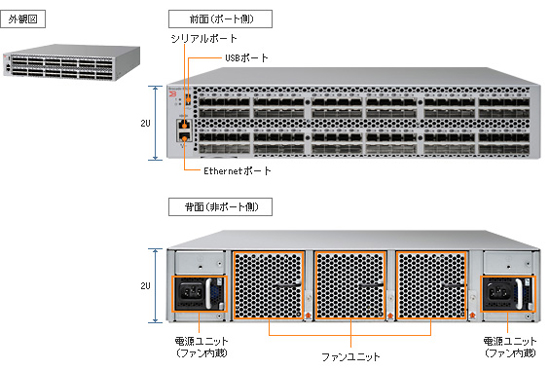

詳細写真
Brocade 6520 詳細写真
