今までに発表した製品
ETERNUS SN200 MDS seriesファイバチャネルスイッチ

ETERNUS SN200 MDS series 主な特長・機能

標準機能

---

• スイッチを制御するオペレーティングシステム SAN-OS
• 専用GUIツールによる装置管理機能 Fabric Manager / Device Manager
• ポートやWWNによるアクセス制御機能 Zoning
• 論理的に分割したSAN環境を構築 VSAN(Virtual SAN)
• スイッチ間の高帯域リンクを実現 PortChannel機能

オプション機能（ソフトウェアライセンス）

---

• 異なるVSAN間のリソース共有 IVR(Inter VSAN Routing)
• ギガビットイーサネットポートを利用したWAN間のデータ通信 FCIP(FC over IP)機能

ETERNUS SN200 MDS series サポートサーバ/ストレージ

サポートサーバ
メーカー名	機種
富士通	グローバルサーバ GS21 600 / 400 / 200A, PRIMEFORCE3000 (注1)
	基幹IAサーバ PRIMEQUEST
	SPARC Enterprise, PRIMEPOWER, S series
	PCサーバ PRIMERGY
Sun	Sun Fire, Sun Blade, Sun Enterprise
HP	HP9000 series, Integrity (注2)
IBM	pSeries, RS/6000 (注2)
その他	各社PCサーバ

(注1)グローバルサーバはSN200モデル540のみサポート

(注2)他社サーバ接続につきましては、今後順次拡大予定です。

サポートストレージ
メーカー名		機種
ディスクアレイ	富士通	ETERNUS ディスクアレイ
テープライブラリ	富士通	ETERNUS テープライブラリ

ETERNUS SN200 MDS series 仕様・諸元

転送能力・ポート数

モデル名		MDS9216 (注1)	MDS9506	MDS9509	MDS9513
転送能力(ポートあたり)	FC	4Gbit/s(全二重)、2Gbit/s(全二重)、1Gbit/s(全二重)
	GbE	1Gbit/s(全二重)
アーキテクチャー		-	クロスバースイッチ
最大フレームサイズ		2,112バイト
サービスクラス		クラス2、3、F
メディアタイプ	SWL(注2)	SFP(注3)
	LWL(注4)	SFP
ポート数		最大64	最大192	最大336	最大528
最大接続距離	SWL-SFP	300m(2Gbit/s)、500m(1Gbit/s)	500m(1Gbit/s), 300m(2Gbit/s), 150m(4Gbit/s)
	LWL-SFP	10km(2Gbit/s、1Gbit/s)	10km(4Gbit/s(注5)、2Gbit/s、1Gbit/s)
外部インターフェース		Ethernet（10/1000Base-T）、RS232C

(注1)標準搭載の16ポートファイバチャネルの最大転送速度は2Gbit/sです。

(注2)ショートウェーブ (短波長)

(注3)Small Form-Factor Pluggable

(注4)ロングウェーブ (長波長)

(注5)最大接続距離4km(4Gbit/s)の製品もあります。

ファブリックサービス

モデル名	MDS9216	MDS9506	MDS9509	MDS9513
ネームサーバ
RSCN
ログインサービス
In-order delivery
ゾーニング
VSAN
PortChannel
Fabric Manager
IVR(オプション) (注1)
FCIP(オプション)

(注1)Inter VSAN Routing

設置諸元

モデル名		MDS9216	MDS9506	MDS9509	MDS9513
外形寸法(W×D×H)		440 × 576 × 133mm	441 × 553 × 311mm	439 × 468 × 623mm	441 × 711 × 623mm
質量		最大32kg	最大56kg	最大78kg	最大170kg
電源条件	電圧	AC100V～240V	AC200V～240V
	相数	単相
	周波数	50Hzまたは60Hz
所要電力		608W	1,845W	2,810W	3,750W
発熱量		2,190kJ/h	6,645kJ/h	10,118kJ/h	13,500 kJ/h
周囲環境条件（動作時）	温度	5～35℃
	湿度	20～80%RH

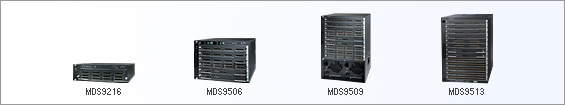

詳細写真

• ETERNUS SN200 MDS series ファイバチャネルスイッチ 詳細写真

---
