ETERNUS SN200 モデル660 ファイバチャネルスイッチ

主な特長・機能

標準機能

• スイッチを制御するオペレーティングシステム FabricOS^TM
• Webブラウザでの装置管理機能 Web Tools
• ポートやWWNによるアクセス制御機能 Zoning

オプション機能（ソフトウェアライセンス）

• Web Tools標準パフォーマンス監視画面拡張機能 SAN性能モニタリング
• スイッチ間の高帯域リンクを実現 カスケードトランキング
• WDM装置経由での接続を実現 Extended Fabrics
• オンデマンドでのポートアップグレード

仕様・諸元

転送能力・ポート数

モデル名		SN200 series
		モデル660
転送能力	FC	8Gbit/s/ 4Gbit/s/ 2Gbit/s/ 1Gbit/s （全二重）
総スループット		最大640Gbit/s
アーキテクチャー		ノンブロッキング共用メモリスイッチ
レイテンシー		700ns （注1）
最大 フレーム サイズ	FC	2,112バイト
サービスクラス		クラス2、3、F
メディア タイプ	FC（SWL） （注2）	SFP（4Gbit/s,2Gbit/s,1Gbit/s） （注3） SFP+ （8Gbit/s,4Gbit/s,2Gbit/s） （注4）
	FC（LWL） （注2）	SFP（4Gbit/s,2Gbit/s,1Gbit/s） （注3）
最大ポート数 FC		80
最大接続 距離	FC（SWL） （注4）	860m （1Gbit/s）/ 500m （2Gbit/s）/ 380m （4Gbit/s） 150m （8Gbit/s）
	FC（LWL） （注4）	4km （1Gbit/s, 2Gbit/s, 4Gbit/s）
外部インターフェース		Ethernet（10/100Base-T）、RS232-C

（注1）接続条件により値が異なります。

（注2）SWL ： Short Wave Length （短波長）、LWL ： Long Wave Length （長波長）

（注3）SFP （Small Form-Factor Pluggable）

（注4）SFP+ （Small Form-Factor Pluggable Plus）

ファブリックサービス

モデル名	SN200 series
	モデル660
Simple Name Server
RSCN（Registered State Change Notification）
Zoning
Web Tools
SAN性能モニタリング （オプション）
カスケードトランキング （オプション）
Fabric Watch （オプション）
FCルーティング （オプション）
FCIPトンネリング （オプション）
Virtual Fabrics
アダプティブ・ネットワーキング（標準）

設置諸元

モデル名		SN200 series
		モデル660
外形寸法（W×D×H）		429 × 611 × 86mm
質量		15.6kg
電源条件	電圧	AC100～240V
	相数	単相
	周波数	50Hz、60Hz
最大所要電力		275W
最大発熱量		990kJ/h
周囲環境条件	温度	5～35℃
	湿度	20～80%RH
コンセント形状	AC100V仕様	NEMA 5-15
	AC200V仕様	NEMA L6-15

詳細写真

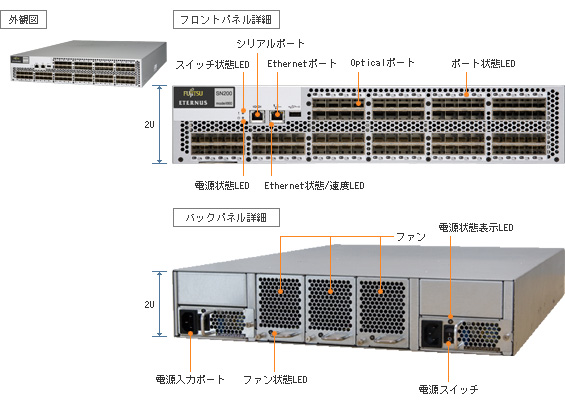

モデル660 詳細写真

環境への配慮
