富士通サーバ ISV/IHV技術情報
「PRIMERGY BX600-FUシリーズ」接続によるシャットダウン検証結果

---

株式会社NTTファシリティーズ 様

検証事例

検証実施日：2004年11月2日

検証主旨／概要

PRIMERGY BX600（ブレードサーバ）に対して、UPSからシャットダウン制御が行なえるか検証する。

検証環境／報告

検証環境

検証結果

	試験構成	結果
1	管理端末上のFUManager II LiteからマネジメントブレードへTelnet接続する	○
2	UPS（LAN インターフェースカード）からマネジメントブレードへTelnet接続する	○
3	UPS（LAN インターフェースカード）と各サーバブレードのFUManager II Liteをネットワーク接続する	○

上記3つの構成でシャットダウン検証を行ない、BX600（ブレードサーバ）に対して シャットダウン制御が行なえることを確認した。

検証環境／報告

試験構成

1. 管理端末上のFUManager II LiteからマネジメントブレードへTelnet接続する

管理端末上のFUManager II LiteからBX600のマネジメントブレードのIPアドレスへTelnetログインし、CLI画面の「Turn of all server blades」を使用して、すべてのサーバブレードをシャットダウンする。

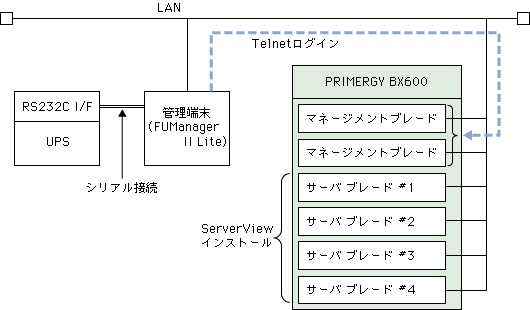

1. 構成

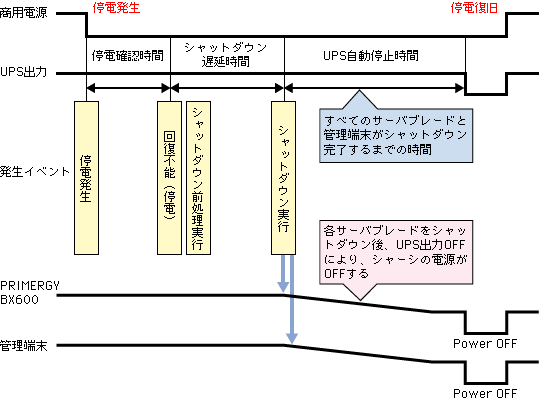

2. シャットダウンシーケンス



3. BX600の設定
   1. BIOSの設定
      停電復旧後サーバブレードを自動的に起動するためには、各サーバブレードのBIOS設定を以下の設定値に変更する。

      BIOSメニュー	項目	デフォルト値	設定値
      Powerメニュー	After Power Failure	Last State	Power On

   2. Server Viewのインストール
      CLI画面の「Turn of all Server blades」を使用して、すべてのサーバブレードをシャットダウンするため、 各サーバブレードに「Server View」をインストールする。
      「Server View」のインストールは、「Server Viewユーザーズガイド」のサーバブレードへのインストール手順に従って行なった。
4. 管理端末のFUManager II Lite設定
   1. FUManager II LiteにBX600マネジメントブレードのIPアドレスを「WS（Telnet接続）」として装置登録する。
   2. スクリプトの設定
      BX600マネジメントブレードへTelnet接続するため、I.で追加した装置の「シャットダウン実行」イベントのスクリプトを定義する。

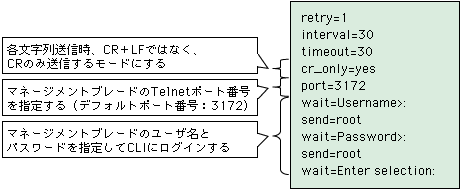

      • ログインスクリプト

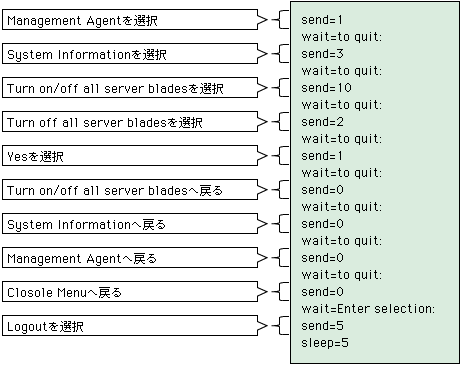

      • シャットダウン実行スクリプト



        ＜注意＞

        シャットダウン実行」以外のスクリプトは、設定状態を「無効」に変更する。

2. UPS（LANインターフェースカード）からマネジメントブレードへTelnet接続する

UPS（LANインターフェースカード）からBX600マネジメントブレードのIPアドレスへTelnetログインし、 CLI画面「Turn of all server blades」を使用して、すべてのサーバブレードをシャットダウンする。

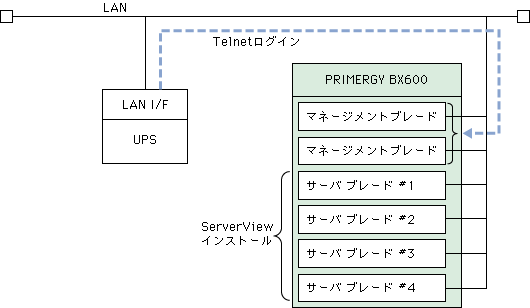

1. 構成

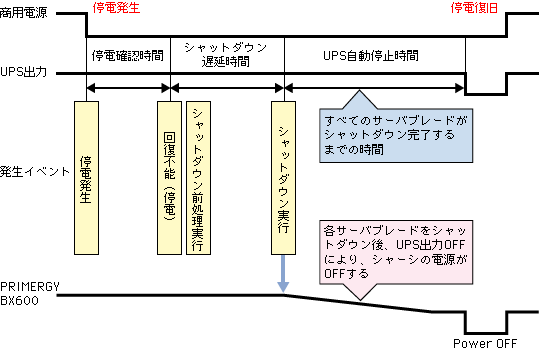

2. シャットダウンシーケンス



3. BX600の設定
   1. BIOSの設定
      停電復旧後サーバブレードを自動的に起動するためには、各サーバブレードのBIOS設定を以下の設定値に変更する。

      BIOSメニュー	項目	デフォルト値	設定値
      Powerメニュー	After Power Failure	Last State	Power On

   2. Server Viewのインストール
      CLI画面の「Turn of all server blades」を使用して、すべてのサーバブレードをシャットダウンするため、各サーバブレードに「Server View」をインストールする。
      「Server View」のインストールは、「Server Viewユーザーズガイド」のサーバブレードへのインストール手順に従って行なった。
4. UPS（LANインターフェースカード）の設定
   1. LAN I/FカードにBX600マネジメントブレードのIPアドレスを「WS（LAN I/Fカード Telnet接続）」として登録する。
   2. スクリプトの設定
      BX600マネジメントブレードへTelnet接続するため、I.で追加した装置の「シャットダウン実行」イベントのスクリプトを定義する。
      • ログインスクリプト



      • シャットダウン実行スクリプト



        ＜注意＞

        「シャットダウン実行」以外のスクリプトは、設定状態を「無効」に変更する。

3. UPS（LANインタ-フェースカード）と各サーバブレードのFUManager II Liteをネットワーク接続接続する

UPS（LANインタ-フェースカード）とBX600サーバブレードにインストールしたFUManager II Liteをネットワーク接続して、 サーバブレードをシャットダウンする。

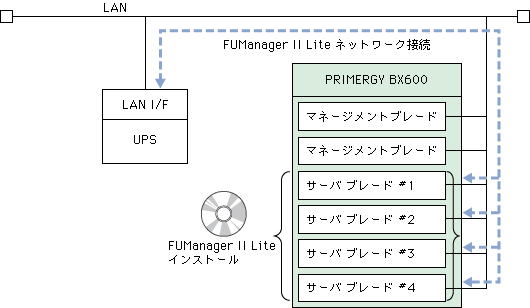

1. 構成



2. シャットダウンシーケンス



3. BX600の設定
   1. BIOSの設定
      停電復旧後サーバブレードを自動的に起動するためには、各サーバブレードのBIOS設定を以下の設定値に変更する。

      BIOSメニュー	項目	デフォルト値	設定値
      Powerメニュー	After Power Failure	Last State	Power On

   2. FUManager II Liteのインストール
      各サーバブレードにFUManager II Liteをインストールして、UPS（LANインタ-フェースカード）と ネットワーク接続する。

      ＜注意＞

      FUManager II Liteが動作するサーバブレードにおいてFireWallの設定がある場合はFUManager II Lite使用ポートを許可しないと動作に影響がでます。
