スーパーキセノンウェザーメーター

(高促進耐候性試験機)

スーパーキセノン方式による促進耐候性試験を受託いたします。

・7.5kWスーパーキセノンウェザーメーター
・メーカー:スガ試験機
・型格:SX75

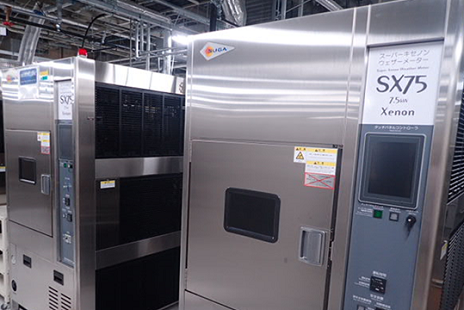

スーパーキセノンウェザーメーター(高促進耐候性試験機)

促進耐候性試験

スーパーキセノンウェザーメーター

促進耐候性試験は、太陽光・温度・湿度など屋内外の条件を人工的に再現し、製品や材料の劣化を促進させる試験です。
キセノン光源は太陽光の紫外部・可視部の分光放射照度分布に極めて類似した光源であり、太陽光照射の試験再現性に優れています。
また、スーパーキセノン方式は紫外線放射照度が太陽光の3倍(180W/m^2)で促進性をより向上させており、試験時間の短縮、試験コスト削減に有利です。
(参考:カーボンアーク光源は388nm紫外部に強力なエネルギーを多く含み、紫外線加速評価として有効)

  • お客様のご要望に合わせいくつかのオプションサービスをご用意しております。是非ご相談ください。

    無料オプションサービス

  • 耐候性試験によるストレス印加作業に留まらず、試験前後の各種光学測定(色差/変退色/鏡面光沢度/ヘーズ/写像性/光透過率等)もご要望に応じて実施いたします。

    各種光学測定

装置概要

※ご希望の条件で試験可能かどうか、試験条件をご連絡ください。

仕様

項目仕様
光源7.5kW 水冷式キセノンランプ
照射照度60~180W/m^2 (紫外線300~400nm)
温湿度範囲(照射時)ブラックパネル温度 : 50℃ ~ 95℃ ± 1℃
湿度 : 50 ~ 60 ± 5%RH (ブラックパネル温度 63℃、180W/m^2において)
※ブラックパネル温度と槽内温度の同時制御が可能(放射照度・設定温度条件による)
試料回転枠試料スプレ(降雨): 約480ml/min(純水)(水圧0.1 Mpaにおいて)
裏面スプレ(結露): 約240ml/min(純水)(水圧による)
※水噴霧の有り/無し、および噴霧時間については指定可能
試験回転枠φ580mm
試料枚数試料寸法 150 x 70 x 1mm:最大51枚
※本寸法以外についても試験可能ですので、ご相談下さい。
関連設備カーボンアーク灯光による 促進耐候性試験機(サンシャインウェザーメーター) も所有しております。

7.5kWキセノンランプと太陽光の分光放射照度分布

グラフの引用元

・スガ試験機株式会社
 スーパーキセノンウェザーメーター SX75

7.5kWキセノンランプと太陽光の分光放射照度分布

業界分野と主な対応試験規格

業界分野対応試験規格
試験機JIS B 7754
キセノンアークランプ式耐光性及び耐候性試験機
自動車JIS D 0205
自動車部品の耐候性試験方法
繊維JIS L 0891
キセノンアーク灯光又はサンシャインカーボンアーク灯光を用いた促進耐候堅ろう度試験方法
JASO M 346
自動車用内装部品のキセノンアークランプによる促進耐光性試験方法
JASO M 351 自動車部品-外装部品のキセノンアークランプによる促進耐候性試験方法
SAE J2212
Accelerated Exposure of Automotive Interior Trim Components Using a Controlled Irradiance Air-Cooled Xenon-Arc Apparatus
SAE J2412
Accelerated Exposure of Automotive Interior Trim Components Using a Controlled Irradiance Xenon-Arc Apparatus
SAE J2527
Performance Based Standard for Accelerated Exposure of Automotive Exterior Materials Using a Controlled Irradiance Xenon-Arc Apparatus
電気・電子IEC 60068-2-5
環境試験-第2-5部:試験-試験Sa:地上レベルでの擬似太陽光線放射及び太陽光線放射試験の指針
IEC 60068-2-9
基本環境試験方法 第2部:試験-太陽放射試験のための指針(修正票1及び正誤票を含む)
非金属材料ASTM G 155
Standard Practice for Operating Xenon Arc Light Apparatus for Exposure of NonMetallic Materials
プラスチックISO 4892-2
Plastics -
Methods of exposure to laboratory light sources - Part 2: Xenon-arc lamps

無料オプションサービス

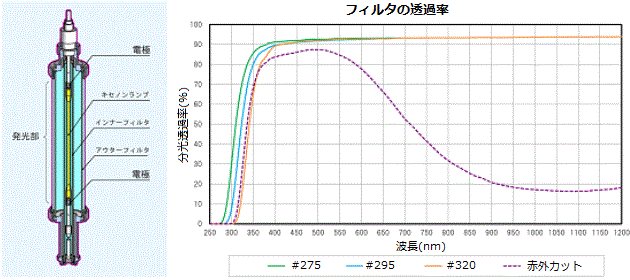

キセノンランプ ガラスフィルタ切換

窓ガラスを通した太陽光は短波長側の波長が遮断されることが知られており、屋外・屋内等条件に応じて適合するフィルタを指定することが可能です。通常品(#295)に加え、全フィルタ種を準備しております。



キセノンランプ ガラスフィルタ切換



制御波長切換

通常の制御波長(300~400nm)だけでなく、単一波長340nm制御規格に対応しています。 (単一波長制御は、1号機で対応致します。)

制御波長切換

試料枠回転数切換

お客様の試験条件に合わせて、標準の 1rpm / 2rpm に加え、12rpm も選択できるようになりました。 (試料枠回転数12rpmは、2号機で対応致します。)

試料枠回転数切換

促進耐候性試験前後の各種光学測定

※測定工数実費のみで対応致します。

測定項目説明測定方法/測定条件準拠規格

色差
(反射物体)

色の違いを色空間における座標間距離で数値化
・ΔE*ab(CIE1976)
・ΔE00(CIEDE2000)
色差 (反射物体)
・分光測色方法
45°方向照射、垂直方向測定、又は拡散照明8°方向受光
・刺激値直読方法
45°方向照射、垂直方向測定
・JIS Z8722
・JIS Z8730
・JIS Z8781-3
・JIS Z8781-4
・JIS Z8781-6
色差
(透過物体)
・分光測色方法
拡散照明0°方向受光
変退色
(反射物体)
グレースケールにて等級判定グレースケール1~5号・9段階・JIS L0804
グロス/鏡面光沢度
(反射物体)
光の写り込みの明るさ照明角度:20°/60°/85° 受光角度:照明光の正反射方向・JIS Z8741
・ISO 2813
・ASTM D523
・DIN 67530
グロス/鏡面光沢度(反射物体)
ヘーズ/くもり
(反射物体)
光源の写り込み像周辺の拡散度
主に光沢の高いものの曇りを測定
照明角度:20°
受光角度:照明光の正反射方向
・ISO 13803
・ASTM E430
ヘーズ/くもり(反射物体)
写像性/像鮮明度
(反射物体)
表面で反射して見える像がどの程度鮮明に歪みなく見えるかの度合い。
鏡面に近いサンプルに有効
・反射法
照明角度:60°
受光角度:照明光の正反射方向
光学櫛幅:2.0/1.0/0.5/0.25mm
・JIS K7374
写像性/像鮮明度 (反射物体)
双方向反射率
分布関数BRDF
(反射物体)
反射光強度の角度分布
(1次元/2次元)
照明角度:20°/60°
受光角度:照明光の正反射方向
-
双方向反射率分布関数BRDF(反射物体)
光透過率
(透過物体)
全光線透過率:試験片を透過する光線すべての透過率
拡散透過率:拡散光の透過率
平行光線透過率:平行成分の透過率
・ダブルビーム方式
・シングルビーム方式
測定光源:C光/D65光
・JIS K7361-1
・JIS K7361-1
 付属書A
・JIS K7136
・JIS K7105
ヘーズ/くもり
(透過物体)
全光線透過率に対する拡散透過率の割合で透明さの程度を示す。
ヘーズ/くもり(透過物体)
