フラットパネルディスプレイの
評価／故障解析サービス
使用用途が拡大しているフラットパネルディスプレイ／タッチパネル 。
安価な製品を採用した場合、問題発生時の原因究明や解決に時間を要する事例もあります。
使用用途が拡大しているフラットパネルディスプレイ／タッチパネル
ディスプレイ技術の進歩により、IoT（Internet of Things）やデジタルサイネージ、車載等へ設置個所の多様性が進んでいます。
液晶ディスプレイ／タッチパネルは製品のフロントエンドとして、更に重要な役割を果たしていきます。
一方で安価な製品を採用した場合、問題発生時の原因究明や解決に時間を要する事例もあります。
液晶ディスプレイ／タッチパネルは製品のフロントエンドとして、更に重要な役割を果たしていきます。
一方で安価な製品を採用した場合、問題発生時の原因究明や解決に時間を要する事例もあります。
こんなお悩みはありませんか？
- 製品の評価をしたいが、何をしたらよいかわからない。
- 使用環境を想定した評価を行いたいが、評価設備が無い。
- 製品故障時のお客様報告が必要だが、故障解析が出来ない。
評価／故障解析事例のご紹介
評価事例：耐候性試験（サンシャインウェザー）
屋外使用を想定して耐候性試験を実施。ディスプレイタッチパネルの貼り合わせに使用している接着剤に紫外線を照射すると、気泡が発生。

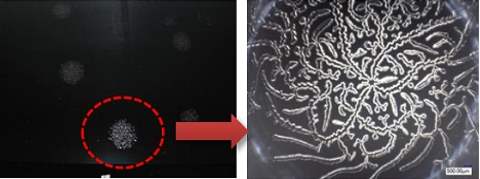

耐候性試験にてディスプレイ表示面に気泡発生 ⇒ 気泡部拡大
故障解析事例：ディスプレイの不具合調査
ディスプレイには積層パターンが形成されています。不具合個所の内部パターン等を確認することで故障原因を解析します。

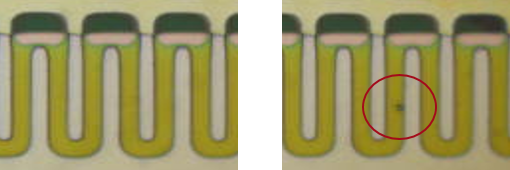

良品：ディスプレイ内に形成されたパターン（左） 不具合品：不具合個所の解析で異物を検出（右）
主な評価・故障解析項目
| 名称 | 対象部品、内容 | 関連設備、他 | |
|---|---|---|---|
| 信頼性評価 | 信頼性評価 | 各ユニット共通
|
|
| パネル特性確認 | ディスプレイ
|
| |
タッチパネル
| |||
共通項目
| |||
| 機械強度／外圧 |
|
| |
| 故障解析 | ディスプレイ／タッチパネル（画面表示異常／タッチ動作不良等）
|
| |
主な所有設備
フラットパネルディスプレイの評価に特化した設備を所有しています。
| 設備 | 装置の性能・用途 |
|---|---|
| 温湿度・振動複合環境試験装置 | 温度・湿度・振動の環境ストレスを複合的に組み合わせた環境試験装置です。
製品の輸送時を想定した試験や車載部品などに対し、より実環境に近い試験が実施可能です。 |
| 耐候性試験機 | 太陽光・温度・湿度など屋内外の条件を人工的に再現し、製品や材料の劣化を促進させる試験です。
|
| ※自動輝度測定機 | LCDパネルの輝度、色度、コントラストを自動測定できます。
最大810ポイントの測定が可能で、温度設定（0～+50℃）にも対応しています。 |
| ※筆記試験機 | LCDパネル、タッチパネルの筆記、打点による寿命試験が行えます。
加圧力（重量）、方向、回数などの設定が可能です。 |
| ※打点試験機 |

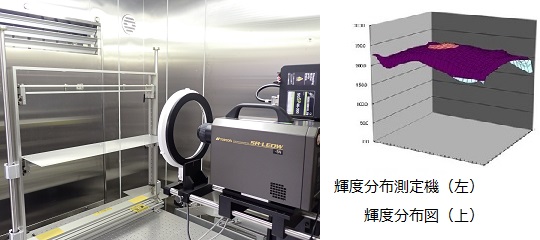

自動輝度測定機
特徴
LCDパネルの輝度分布、色度分布、コントラストなどを測定可能です。温度を可変させての測定にも対応しています。
仕様
| 最大測定箇所 | 810ポイント（X方向30分割、Y方向27分割） |
|---|---|
| 分割数 | 任意に指定可能 |
| 分解能 | um単位 |
| 温度設定 | 0 ～ +50℃ |
| その他 | 視野角の設定可能 |

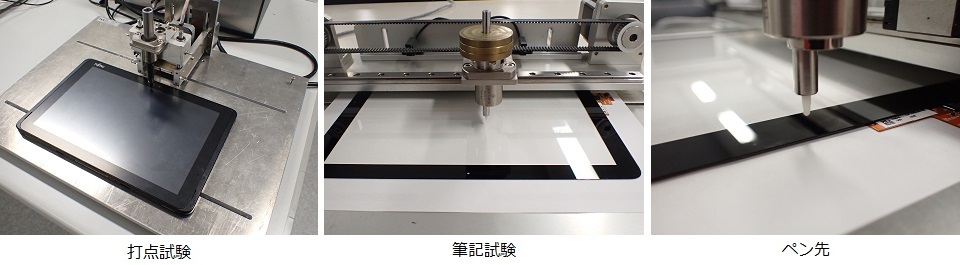

筆記試験機／打点試験機
特徴
LCDパネル、タッチパネルのペンによる筆記、打点に対する寿命試験などの各種試験が行えます。
| 筆記試験機 | パネル表面を荷重をかけたペンで繰り返しなぞらせることで、ペン筆記に対する寿命試験を行います。
荷重は50g単位で変更することができ、ペンの接触角度も垂直と斜め45度での実施が可能です。 |
|---|---|
| 打点試験機 | パネル表面を荷重をかけたペンで繰り返し打点することで、ペンでの打点に対する寿命試験を行います。
荷重は50g単位で変更することができ、ペンも垂直と斜め45度での実施が可能です。 |
