FUJITSU 建設業ソリューション
Design-SoilStructure（デザイン ソイルストラクチャー）

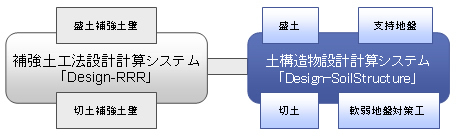

特長

• 性能照査型設計法への対応
  土構造物の要求性能を照査するため、構造物係数、作用係数、材料係数など安全係数の値を任意に組み合わせて、各種計算ができます。
• 起動ランチャーと専用プログラムによる設計計算
  専用の起動ランチャーにより、性能照査の計算を迷うことなく誘導します。またFCENAシリーズで実績のある設計計算プログラムをベースに開発されているため、信頼性の高い設計計算が可能です。
• FCENAシリーズのメリットを最大限に利用
  FCENAシリーズの「美しい報告書の出力」、「報告書のブラウザによる参照やWordでの編集を可能にするXML出力」など、使いやすい機能を全面的に採用しております。

機能

円弧すべり法による安定の照査

性能照査型設計法に対応し、作用の組合せも任意に設定可能
降雨時の飽和度コンターの計算を行い、降雨時を考慮した設計モデルを簡単に作成可能

• 計算方法：円弧すべり（修正フェレニウス法、BISHOP法）
• 解析機能：円弧すべり危険度計算、最大抑止力計算、逆計算
• 対策工の検討機能：棒状補強材、面状補強材
• 地震荷重：静的震度法（全層均一、地層別）
• 水圧分布：水位線、水位コンター線
• 連携機能：沈下量の算定（地層形状）、AFIMEX浸透流解析（水位コンター線）
• 切土補強土工法（ネイリング）機能
• 補強材周麺摩擦抵抗τを補強材位置ごとに設定する機能

地盤の沈下量の算定

即時沈下量の計算に対応

• 圧密計算法：Δe法、Mv法、Cc法
• 任意荷重（集中、線形、帯、矩形、円形）による計算
• 盛土載荷方法：天端指定、高さ指定、層厚指定、盛土間
• 促進工法：サンドドレーンなど
• 曲線登録：e-logP曲線、logMv-logP曲線、logCv-logP曲線
• 連携：斜面安定計算への沈下形状と圧密度、荷重を連携

杭支持方式の対策工の算定（軟弱地盤対策工）

• 深層混合処理工法 / コラムネット工法 / 杭網工法
• 単杭の支持力照査
• 群杭の支持力照査
• 杭の圧縮耐力照査
• ジオテキスタイルの照査（コラムネット工法）
• 鉄筋と補強ネットの照査（杭網工法）

凍結深さに関する検討

• 路盤・路床材料等の熱特性を考慮した凍結深さの計算（修正Berggren法）
• 置換工を用いた凍上対策工厚の検討

ニューマーク法による地震時滑動変位量の算定

• L2地震動に対する滑動変位量の計算
• 降伏震度の自動設定計算、加速度データの正負両方を計算
• ピーク強度や残留強度の考慮

画面例

降雨時の飽和度コンター計算

拡大イメージ (31 KB)

地盤の沈下量の算定

拡大イメージ (29 KB)

杭支持方式の対策工の算定（軟弱地盤対策工）

拡大イメージ (30 KB)

凍結深さに関する検討

拡大イメージ (75 KB)

ニューマーク法による地震時滑動変位量の算定

拡大イメージ (06 KB)

動作環境

• （注）
  日本語版OSのみ対応

価格

カタログ

土構造物設計計算システム Design-SoilStructure (1.2 MB/A4, 4 pages)
