FPGA/ASIC/プリント基板/システム設計・製造

FPGAの資源・性能を最大限活用しませんか?
超GHz高速伝送インタフェース採用により性能UPしませんか?

概要

お客様から頂いた要求仕様から、FPGA/ASIC/プリント基板/システムの設計・試作・製造を受託します。

サービス内容

  • 要求仕様からハードウェア、ソフトウェアを最適に分割した設計・開発を行います。
    • デバイスの性能を最大限活用して高集積かつ高速動作可能な回路設計を行います。
    • CPUコアの最大性能を活かす組込みソフトウェアの開発を行います。
    • 高シグナルインテグリティの超GHz高速インタフェース回路を実現します。
  • お客様の要望に応じ、一部プロセスの開発受託からシステム開発・製造まで対応します。

参考イメージ: HW/SW最適分割、先端デバイス評価技術、高速/高集積回路設計、高速インタフェース回路設計、組込みボード開発(組込みソフト)、装置・システム開発

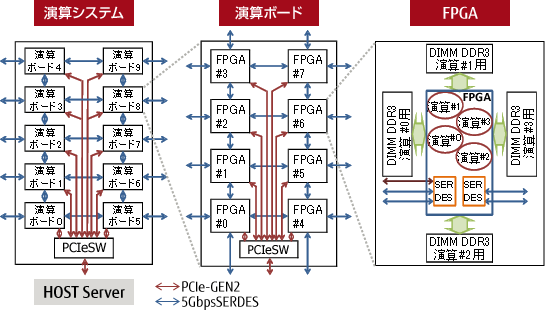

大規模並列演算システム(実施例)

参考イメージ: 大規模並列演算システム(実施例)

  • システム、プリント基板、FPGA、組込みソフト設計
  • FPGA概要
    ALTERA社 StratixIVGX230-2
    • 動作クロック: 267MHz
    • SDRAM 533MHzマクロ 4個搭載
    • PCIe Gen2 5Gbps 1個搭載
    • 5Gbps SERDESマクロ 4個搭載
    • Logic Utilization: 98%(ベンダ推奨: 60~70%)
    ⇒ 高集積化による部品コスト削減効果:25%減

特長・効果

  • コスト、性能、開発期間などを最適化したハードウェア/ソフトウェア設計
  • 要求仕様に合わせて高速・高集積回路設計、最先端デバイスを使いこなし高品質な設計
  • 組込みボードから装置・システムまでの組込みソフトウェア/ハードウェア開発

実績

ネットワーク機器、サーバ機器、並列演算システムなど

お問い合わせ

Webからのお問い合わせ

お問い合わせフォーム
当社はセキュリティ保護の観点からSSL技術を使用しております。

富士通アドバンストテクノロジ株式会社 ビジネスフロント室
電話(代表): 044-742-2100(受付時間: 平日 9時 ~ 17時)
住所: 〒212-8510 神奈川県川崎市幸区新小倉1-1(富士通新川崎テクノロジースクエア内)
