腐食材料・部品分析
为何会因腐蚀而发生故障?
腐蚀故障因具有以下特征而难以确定其原因:
- 形成故障的机理多种多样(导通不良・短路、不明物・・・)
- 往往不良不再現(或未留意到故障・・・)
但是通过根据故障症状推定故障部位的材料或部品并分析之,便可能查明其原因。
我司依托由富士通长期的腐蚀环境诊断与故障解析经验而培育的分析技术和经验,实施故障与腐蚀因果关系的调查。
详情请联系。
腐蚀为成因的故障事例
例1:银配线的腐蚀

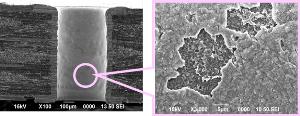

用电子显微镜观察发生故障的电子仪器基板配线表面,发现银配线部分有长成花一样的结晶。
使用EPMA对该结晶部分的断面进行元素分析,发现结晶为腐蚀生成物的硫化银、结晶下方的银配线也变细了。
通过分析结果推定,该故障的原因为腐蚀引起的配线导通不良。


例2:导线表面腐蚀剥离
用电子显微镜观察发生故障的电子仪器的导线表面,发现导线表面有部分剥离。

对该剥离部分的断面使用TEM分析,发现应被银覆盖的铜被腐蚀,从银表面分析出了硫化铜。
根据分析结果得知,故障原因为腐蚀生成物剥离后引起了短路。

除以上介绍以外还有其他各种各样的腐蚀故障的分析和解析实绩事例,详细可个别商谈。
关于腐蚀材料、部品分析(腐蚀环境诊断)相关问题请联系。
另,我司可免费提供咨询、报价。
咨询
富士通综合质量技术(苏州)有限公司
TEL:0512-6832-0107
接待时间 9点~17点 (节假日及我司指定休日除外)
電話 : 0512-68320107 18913544883
